ISR4331/K9 概述
Cisco 4331 集成多业务路由器提供 100 Mbps 到 300 Mbps 的总吞吐量,并提供一个增强型服务模块 (SM-X) 插槽,该插槽支持单宽和双宽服务模块,提供部署选项的灵活性。
快速规格

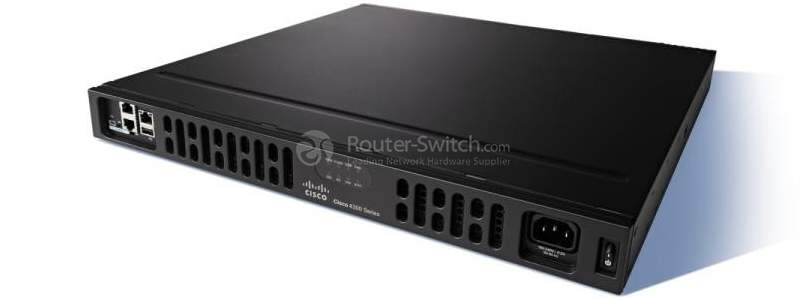

图 1 显示了 Cisco ISR4331/K9 的外观。
表 1 显示了快速规格。
产品代码 | 思科 ISR4331/K9 |
总吞吐量 | 100 Mbps 至 300 Mbps |
总板载 WAN 或 LAN 10/100/1000 端口 | 3 |
基于 RJ-45 的端口 | 2 |
基于 SFP 的端口 | 2 |
增强型服务模块 (SM-X) 插槽 | 1 |
NIM(网络接口模块)插槽 | 2 |
板载 ISC 插槽 | 1 |
记忆 | 4 GB(默认)/ 16 GB(最大) |
闪存 | 4 GB(默认)/ 16 GB(最大) |
电源选项 | 内部:AC 和 PoE |
机架高度 | 1 RU |
尺寸(高 x 宽 x 深) | 44.45 x 438.15 x 438.15 毫米 |
包裹重量 | 12.96 公斤 |
产品详情

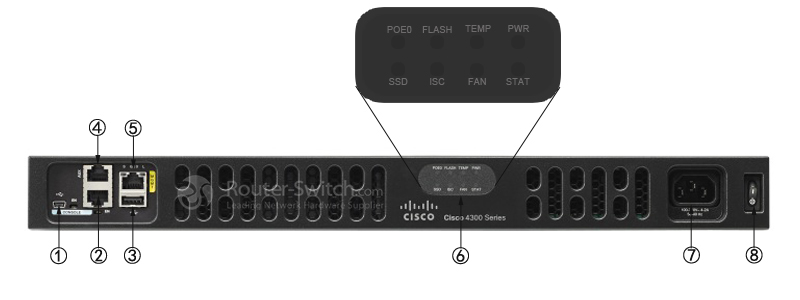

图 2 显示了 Cisco ISR4331/K9 的前面板。
笔记:
① | USB B 型迷你端口 | ⑤ | 管理端口 |
② | 串行控制台端口 | ⑥ | 发光二极管 |
③ | USB A 型端口 | ⑦ | 交流电 |
④ | AUX 端口 | ⑧ | 开关;电源开关 |
LED 包括八个指示灯。
表 2 显示了 LED 说明。
发光二极管 | 代表 | 颜色 | 描述 |
POE0 | 电源人 | 绿色的 | PoE 开启并供电。 |
琥珀色 | PoE 处于故障状态。 | ||
离开 | PoE 电源不存在。 | ||
闪光 | 系统闪存状态 | 闪烁绿色 | 紧凑型闪存/eUSB 闪存存在并且当前正在访问。 |
温度 | 温度状态 | 纯绿色 | 系统中的所有温度传感器都在可接受的范围内。 |
琥珀色 | 系统中的一个或多个温度传感器超出了可接受的范围。 | ||
离开 | 温度没有被监测。 | ||
压水堆 | 系统电源 | 绿色的 | 系统电源已打开并且运行正常。 |
绿色闪烁 | 系统电源正在关闭。 | ||
琥珀色 | 系统电源已启动,但低级初始化失败。 | ||
琥珀色闪烁 | 系统电源已打开,但系统未能从重置状态中恢复。 | ||
离开 | 系统电源关闭。 | ||
固态硬盘 | mSATA 插槽状态 | 绿色的 | SSD mSATA 存在并已启用。 |
琥珀色 | 初始化错误。 | ||
离开 | 不存在。 | ||
国际学习中心 | ISC 插槽状态 | 绿色的 | PVDM4 存在并已启用。 |
琥珀色 | 初始化错误。 | ||
离开 | 不存在。 | ||
扇子 | 从状态 | 绿色的 | 所有风扇都在运转。 |
琥珀色 | 一个风扇停止工作。 | ||
闪烁琥珀色 | 两个或更多风扇已停止工作,或风扇托架已被卸下。 | ||
离开 | 粉丝不受监控。 | ||
统计数据 | 系统状况 | 纯绿色 | 系统运行正常。 |
闪烁琥珀色 | BIOS/Rommon 正在启动。 | ||
琥珀色 | BIOS/Rommon 已完成启动,系统处于 Rommon 提示符或启动平台软件。 | ||
离开 | 系统未复位或 BIOS 映像不可加载。 |

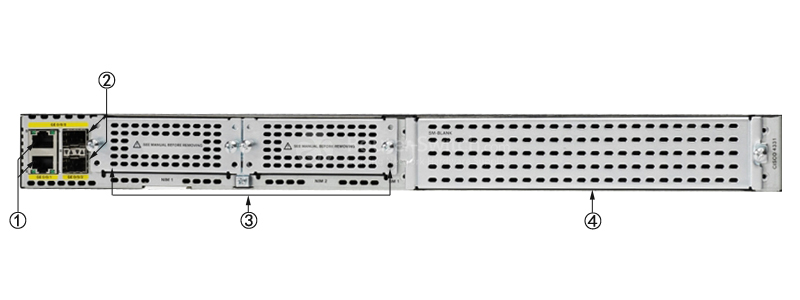

图 3 显示了 Cisco ISR4331/K9 的后面板。
笔记:
① | RJ45 端口 | ③ | NIM 插槽 |
② | SFP 端口 | ④ | SM-X 插槽 |
·①&②:这4个端口包括1个combo口、1个RJ45口和1个SFP口。也就是说combo口的RJ45和SFP不能同时使用。
·NIM插槽支持1个双宽或2个单宽模块。
·一个SM-X插槽可以使用可选的载卡转换成一个网络接口模块(NIM)插槽。
模块、卡、许可证和附件
Cisco ISR4331/K9是Cisco 4000系列路由器之一,支持NIM、ISC等新模块和卡槽。此外,Cisco ISR4331/K9可以通过许可证升级。
表 3 显示了 Cisco ISR4331/K9 的一些推荐模块、卡、许可证和附件。
项目 | 楷模 | 说明 |
控制台和辅助电缆 | CAB-AUX-RJ45 | Cisco CAB-AUX-RJ45 辅助电缆 8 英尺,带 RJ45 和 DB25M |
CAB-ETH-S-RJ45 | 思科路由器电缆 CAB-ETH-S-RJ45 | |
CAB-CONSOLE-RJ45 | Cisco CAB-CONSOLE-RJ45 控制台电缆 6 英尺,带 RJ45 和 DB9F | |
CAB-控制台-USB | Cisco CAB-CONSOLE-USB 控制台电缆 6 英尺,带 USB Type A 和 mini-B | |
执照 | L-SL-4330-APP-K9= | Cisco AppX 许可证 L-SL-4330-APP-K9= 750 conns/ISRWAAS 或 1300 conns/vWAAS for ISR4331 |
网络接口模块 | NIM-1MFT-T1/E1 | 思科第四代 Multiflex 中继语音和 WAN 网络接口模块 |
NIM-2CE1T1-PRI | Cisco Multiflex 中继语音和 WAN 网络接口模块 | |
NIM-4E/M | 模拟语音网卡(耳口) | |
NIM-2FXS | 思科模拟语音网络接口卡 NIM-2FXS | |
NIM-2FXS/4FXO | 思科模拟语音网络接口卡 NIM-2FXS/4FXO | |
NIM-8MFT-T1/E1 | 思科第四代 Multiflex 中继语音和 WAN 网络接口模块 | |
用于板载 GE 端口的 SFP | GLC-SX-MMD | Cisco GLC-SX-MMD 1000BASE-SX SFP 收发器模块,MMF,850nm,DOM |
GLC-LH-SMD | Cisco GLC-LH-SMD 1000BASE-LX/LH SFP 收发器模块,MMF/SMF,1310nm,DOM | |
GLC-ZX-SMD | Cisco GLC-ZX-SMD 1000BASE-ZX SFP 收发器模块,SMF,1550nm,DOM |
与类似物品比较
技术规格 | ISR4461/K9 | ISR4451-X/K9 | ISR4431/K9 | ISR4351/K9 | ISR4331/K9 | ISR4321/K9 | ISR4221/K9 |
总吞吐量 | 1.5Gbps | 1 Gbps 至 2Gbps | 500 Mbps 至 1Gbps | 200 Mbps 至 400兆比特/秒 | 100 Mbps 至 300兆比特/秒 | 50 Mbps 至 100兆比特/秒 | 35 Mbps 至 75 Mbps |
总板载 WAN 或 LAN 10/100/1000 端口 | 4 | 4 | 4 | 3 | 3 | 2 | 2 |
基于 RJ-45 的端口 | 4 | 4 | 4 | 3 | 2 | 2 | 2 |
基于 SFP 的端口 | 4 | 4 | 4 | 3 | 2 | 1 | 1 |
增强型服务模块插槽 | 3 | 2 | 0 | 2 | 1 | 0 | 0 |
双宽服务模块插槽 | 2 | 1(假设没有安装单宽 SM-X 模块) | 0 | 1(假设没有安装单宽 SM-X 模块) | 0 | 0 | 0 |
NIM 插槽 | 3 | 3 | 3 | 3 | 2 | 2 | 2 |
OIR(所有 I/O 模块) | 是的 | 是的 | 是的 | 是的 | 是的 | 是的 | 不 |
板载 ISC 插槽 | 1 | 1 | 1 | 1 | 1 | 1 | 不 |
ISR4331/K9 规范
思科 ISR4331/K9 规范 | |
总吞吐量 | 100 Mbps 至 300 Mbps |
总板载 WAN 或 LAN 10/100/1000 端口 | 3 |
基于 RJ-45 的端口 | 2 |
基于 SFP 的端口 | 2 |
增强型服务模块插槽 | 1 |
双宽服务模块插槽 | 0 |
NIM 插槽 | 2 |
OIR(所有 I/O 模块) | 是的 |
板载 ISC 插槽 | 1 |
默认内存双倍数据速率 3 (DDR3) 纠错码 (ECC) DRAM (组合控制/服务/数据平面) | 4GB |
最大内存 DDR3 ECC DRAM(组合控制/服务/数据平面) | 16 GB |
默认内存 DDR3 ECC DRAM(数据平面) | 那 |
最大内存 DDR3 ECC DRAM(数据平面) | 那 |
默认内存 DDR3 ECC DRAM(控制/服务平面) | 那 |
最大内存 DDR3 ECC DRAM(控制/服务平面) | 那 |
默认闪存 | 4GB |
最大闪存 | 16 GB |
外部 USB 2.0 插槽(A 型) | 1 |
USB 控制台端口 - B 型迷你(高达 115.2 kbps) | 1 |
串行控制台端口 - RJ45(高达 115.2 kbps) | 1 |
串行辅助端口 - RJ45 (高达 115.2 kbps) | 1 |
电源选项 | 内部:AC 和 PoE |
冗余电源 | 不适用 |
交流输入电压 | 100 至 240 VAC 自动调整量程 |
交流输入频率 | 47 至 63 赫兹 |
交流输入电流范围,交流电源(最大) | 3至1.3A |
交流输入浪涌电流 | 60 A 峰值和每半周期小于 5 Arms |
典型功率(无模块)(瓦) | 42 |
交流电源最大功率(瓦) | 250 |
PoE 电源的最大功率(仅限平台)(瓦) | 530 |
PoE 电源可用的最大端点 PoE 功率(瓦) |
