ISR4321-SEC/K9 概述
Cisco ISR4321-SEC/K9 是带有安全捆绑包的 Cisco ISR4321/k9 路由器。其他规格同ISR4321/k9。
快速规格

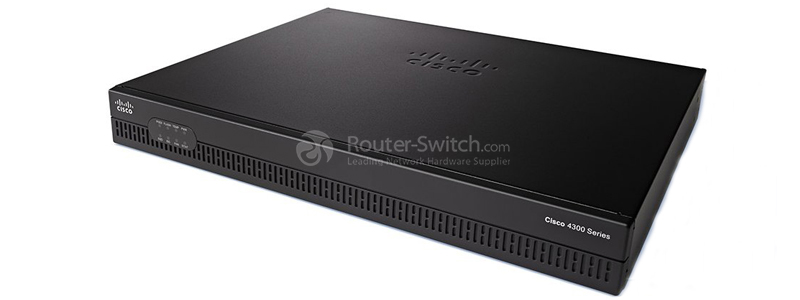

图 1 显示了 Cisco ISR4321-SEC/K9 的外观。
表 1 显示了快速规格。
产品代码 |
思科 ISR4321-SEC/K9 |
捆 |
安全包 |
总吞吐量 |
50 Mbps 至 100 Mbps |
总板载 WAN 或 LAN 10/100/1000 端口 |
2个 |
基于 RJ-45 的端口 |
2个 |
基于 SFP 的端口 |
1个 |
NIM(网络接口模块)插槽 |
2个 |
板载 ISC 插槽 |
1个 |
记忆 |
4 GB(默认)/ 8 GB(最大) |
闪存 |
4 GB(默认)/ 8 GB(最大) |
电源选项 |
外部:AC 和 PoE |
机架高度 |
1 俄罗斯 |
尺寸(高 x 宽 x 深) |
44.55 毫米 x 369.57 毫米 x 294.64 毫米 |
包裹重量 |
9.19 公斤 |
产品详情

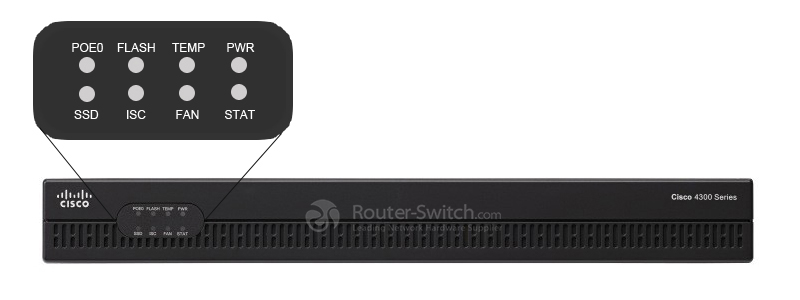

图 2 显示了思科 ISR4321-SEC/K9 前面板上的 LED。
· 前面板有八个LED:POE0、FLASH、TEMP、PWR、SSD、ISC、FAN、STAT。

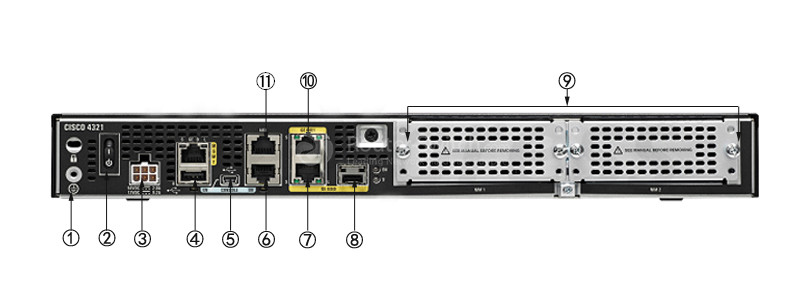

图 3 显示了思科 ISR4321-SEC/K9 的后面板。
笔记:
① |
接地 |
⑦ |
GE 0/0/1(铜缆)端口 |
② |
开关;电源开关 |
⑧ |
GE 0/0/0 SFP(光纤)端口 |
③ |
电源输入接口 |
⑨ |
NIM 插槽 |
④ |
GE“MGMT”端口(下方有USB端口) |
⑩ |
GE 0/0/0 RJ-45(铜缆)端口 |
⑤ |
USB B 型迷你端口 |
? |
辅助端口 |
⑥ |
控制台端口 |
· NIM 支持 2 个单宽或 1 个双宽。

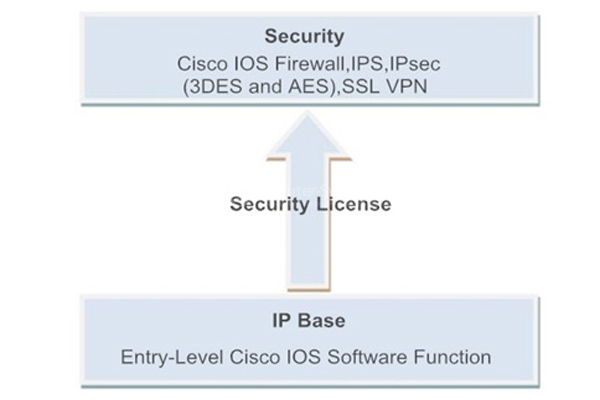

图 4 显示了思科 ISR4321-SEC/K9 的安全捆绑功能。
模块、卡和配件
表 2 显示了一些推荐的模块、卡和电缆。
项目 |
楷模 |
描述 |
控制台和辅助电缆 |
CAB-CONSOLE-RJ45 |
Cisco CAB-CONSOLE-RJ45 控制台电缆 6 英尺,带 RJ45 和 DB9F |
CAB-控制台-USB |
Cisco CAB-CONSOLE-USB 控制台电缆 6 英尺,带 USB Type A 和 mini-B |
|
网络接口模块 |
NIM-2CE1T1-PRI |
Cisco Multiflex 中继语音和 WAN 网络接口模块 |
NIM-1MFT-T1/E1 |
思科第四代 Multiflex 中继语音和 WAN 网络接口模块 |
|
NIM-4E/M |
模拟语音网卡(耳口) |
|
NIM-2FXS |
思科模拟语音网络接口卡 NIM-2FXS |
|
NIM-2FXS/4FXO |
思科模拟语音网络接口卡 NIM-2FXS/4FXO |
|
用于板载 GE 端口的 SFP |
GLC-LH-SMD |
Cisco GLC-LH-SMD 1000BASE-LX/LH SFP 收发器模块,MMF/SMF,1310nm,DOM |
GLC-ZX-SMD |
Cisco GLC-ZX-SMD 1000BASE-ZX SFP 收发器模块,SMF,1550nm,DOM |
|
GLC-SX-MMD |
Cisco GLC-SX-MMD 1000BASE-SX SFP 收发器模块,MMF,850nm,DOM |
与相似项目比较
楷模 |
ISR4321/K9 |
ISR4321-SEC/K9 |
捆 |
没有任何 |
安全包 |
总吞吐量 |
50 Mbps 至 100 Mbps |
50 Mbps 至 100 Mbps |
总板载 WAN 或 局域网 10/100/1000 端口 |
2个 |
2个 |
基于 RJ-45 的端口 |
2个 |
2个 |
基于 SFP 的端口 |
1个 |
1个 |
增强型服务模块插槽 |
0 |
0 |
NIM 插槽 |
2个 |
2个 |
板载 ISC 插槽 |
1个 |
1个 |
机架高度 |
1个 |
1个 |
ISR4321-SEC/K9 规范
思科 ISR4321-SEC/K9 规范 |
|
类型 |
带安全捆绑包的思科 ISR4321/K9 |
总吞吐量 |
50 Mbps 至 100 Mbps |
总板载 WAN 或 LAN 10/100/1000 端口 |
2个 |
基于 RJ-45 的端口 |
2个 |
基于 SFP 的端口 |
1个 |
增强型服务模块插槽 |
0 |
双宽服务模块插槽 |
0 |
NIM 插槽 |
2个 |
OIR(所有 I/O 模块) |
是的 |
板载 ISC 插槽 |
1个 |
默认内存双倍数据速率 3 (DDR3) 纠错码 (ECC) DRAM (组合控制/服务/数据平面) |
4GB |
最大内存 DDR3 ECC DRAM(组合控制/服务/数据平面) |
8GB |
默认内存 DDR3 ECC DRAM(数据平面) |
北美 |
最大内存 DDR3 ECC DRAM(数据平面) |
北美 |
默认内存 DDR3 ECC DRAM(控制/服务平面) |
北美 |
最大内存 DDR3 ECC DRAM(控制/服务平面) |
北美 |
默认闪存 |
4GB |
最大闪存 |
8GB |
外部 USB 2.0 插槽(A 型) |
1个 |
USB 控制台端口 - B 型迷你(高达 115.2 kbps) |
1个 |
串行控制台端口 - RJ45(高达 115.2 kbps) |
1个 |
串行辅助端口 - RJ45 (高达 115.2 kbps) |
1个 |
电源选项 |
外部:AC 和 PoE |
冗余电源 |
不适用 |
交流输入电压 |
100 至 240 VAC 自动调整量程 |
交流输入频率 |
47 至 63 赫兹 |
交流输入电流范围,交流电源(最大) |
1.5 至 0.6A |
交流输入浪涌电流 |
90 A 峰值和每半周期小于 3 Arms |
典型功率(无模块)(瓦) |
36 |
交流电源最大功率(瓦) |
125 |
PoE 电源的最大功率(仅限平台)(瓦) |
260 |
PoE 电源可用的最大端点 PoE 功率(瓦) |
