ISR4221-SEC/K9 是 Cisco 4221 集成多业务路由器,旨在为小型企业分支机构环境提供高级服务。它将 Security Bundle 与 Security License 捆绑在一起。
快速规格
表 1 显示了快速规格。
产品代码 | 思科 ISR4221-SEC/K9 |
捆 | 带有 SEC lic 的 Cisco ISR 4221 SEC 捆绑包 |
总吞吐量 | 35 Mbps 至 75 Mbps |
总板载 WAN 或 LAN 10/100/1000 端口 | 2 |
基于 RJ-45 的端口 | 2 |
基于 SFP 的端口 | 1 |
NIM(网络接口模块)插槽 | 2 |
板载 ISC 插槽 | 不 |
默认内存双倍数据速率 3 (DDR3) 纠错码 (ECC) DRAM(组合控制/服务/数据平面) | 4GB |
闪存 | 8GB |
电源选项 | 仅外部交流电 |
机架高度 | 1 RU |
尺寸(高 x 宽 x 深) | 1.72 x 12.7 x 10 英寸(43.7 x 322.6 x 254 毫米) |
含 AC PS 的重量(无模块) | 7.1 磅(3.22 千克) |
产品详情

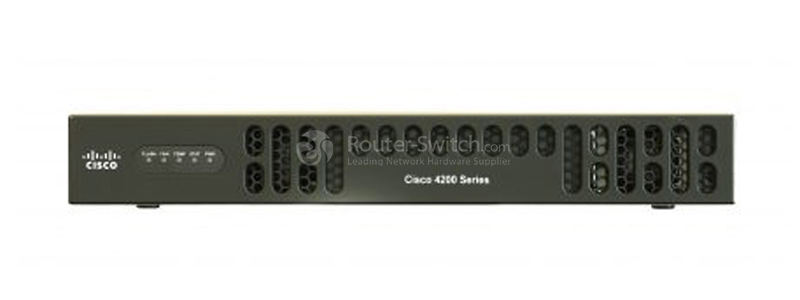

图 1 显示了思科 ISR4221-SEC/K9 前面板上的 LED。
·前面板有4个LED。

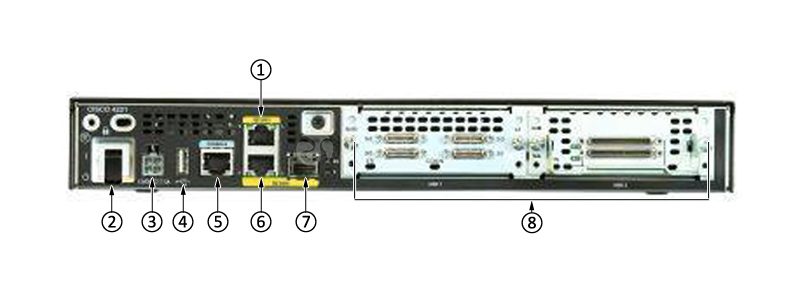

图 2 显示了思科 ISR4221-SEC/K9 的后面板。
笔记:
① | GE 0/0/0 RJ-45(铜缆)端口 | ⑤ | 控制台端口 |
② | 开关;电源开关 | ⑥ | GE 0/0/1(铜缆)端口 |
③ | 电源输入接口 | ⑦ | GE 0/0/0 SFP(光纤)端口 |
④ | GE“MGMT”端口(下方有USB端口) | ⑧ | NIM 插槽 |
图 3 显示了安全许可功能。
模块和卡片
表 2 显示了一些推荐的模块和卡。
项目 | 楷模 | 描述 |
控制台和辅助电缆 | CAB-CONSOLE-RJ45 | Cisco CAB-CONSOLE-RJ45 控制台电缆 6 英尺,带 RJ45 和 DB9F |
网络接口模块 | NIM-1MFT-T1/E1 | 思科第四代 Multiflex 中继语音和 WAN 网络接口模块 |
NIM-ES2-4 | Cisco 4000 系列集成多业务路由器 4 端口千兆以太网交换机模块第 2 层 | |
NIM-ES2-8 | Cisco 4000 系列集成多业务路由器 8 端口千兆以太网交换机模块 NIM | |
用于板载 GE 端口的 SFP | GLC-LH-SMD | Cisco GLC-LH-SMD 1000BASE-LX/LH SFP 收发器模块,MMF/SMF,1310nm,DOM |
GLC-ZX-SMD | Cisco GLC-ZX-SMD 1000BASE-ZX SFP 收发器模块,SMF,1550nm,DOM | |
GLC-SX-MMD | Cisco GLC-SX-MMD 1000BASE-SX SFP 收发器模块,MMF,850nm,DOM |
与类似物品比较
表 3 显示了比较。
楷模 | ISR4221/K9 | ISR4221-SEC/K9 |
捆 | 不适用 | 带有 SEC lic 的 Cisco ISR 4221 SEC 捆绑包 |
总吞吐量 | 35 Mbps 至 75 Mbps | 35 Mbps 至 75 Mbps |
总板载 WAN 或 局域网 10/100/1000 端口 | 2 | 2 |
基于 RJ-45 的端口 | 2 | 2 |
基于 SFP 的端口 | 1 | 1 |
NIM 插槽 | 2 | 2 |
机架高度 | 1 | 1 |
ISR4221-SEC/K9 规范
思科 ISR4221-SEC/K9 规范 | |
捆 | 带有 SEC lic 的 Cisco ISR 4221 SEC 捆绑包 |
总吞吐量 | 35 Mbps 至 75 Mbps |
总板载 WAN 或 LAN 10/100/1000 端口 | 2 |
基于 RJ-45 的端口 | 2 |
基于 SFP 的端口 | 1 |
增强型服务模块插槽 | 0 |
双宽服务模块插槽 | 0 |
NIM 插槽 | 2 |
OIR(所有 I/O 模块) | 不 |
板载 ISC 插槽 | 不 |
默认内存双倍数据速率 3 (DDR3) 纠错码 (ECC) DRAM (组合控制/服务/数据平面) | 4GB |
最大内存 DDR3 ECC DRAM(组合控制/服务/数据平面) | 4GB |
默认内存 DDR3 ECC DRAM(数据平面) | 那 |
最大内存 DDR3 ECC DRAM(数据平面) | 那 |
默认内存 DDR3 ECC DRAM(控制/服务平面) | 那 |
最大内存 DDR3 ECC DRAM(控制/服务平面) | 那 |
默认闪存 | 8GB |
最大闪存 | 8GB |
外部 USB 2.0 插槽(A 型) | 1 |
USB 控制台端口 - B 型迷你(高达 115.2 kbps) | 0 |
串行控制台端口 - RJ45(高达 115.2 kbps) | 1(组合 CON/AUX 端口) |
串行辅助端口 - RJ45 (高达 115.2 kbps) | 1(组合 CON/AUX 端口) |
电源选项 | 外部:仅交流电 |
冗余电源 | 不适用 |
交流输入电压 | 100 至 240 VAC 自动调整量程 |
交流输入频率 | 47 至 63 赫兹 |
交流输入电流范围,交流电源(最大) | 1.5 至 0.6A |
交流输入浪涌电流 | 90 A 峰值和每半周期小于 3 Arms |
典型功率(无模块)(瓦) | 24 |
交流电源最大功率(瓦) | 90 |
PoE 电源的最大功率(仅限平台)(瓦) | NA(用于 PoE 支持) |
PoE 电源可用的最大端点 PoE 功率(瓦) |
