ISR4221/K9 概述
Cisco 4221 集成多业务路由器旨在为小型企业分支机构环境提供高级服务。它默认提供 35Mbps 的输入速度。凭借按需付费的性能，您可以通过购买许可证将转发容量提高到 75Mbps。
快速规格
表 1 显示了快速规格。
|
产品代码 |
思科 ISR4221/K9 |
|
总吞吐量 |
35 Mbps 至 75 Mbps |
|
总板载 WAN 或 LAN 10/100/1000 端口 |
2 |
|
基于 RJ-45 的端口 |
2 |
|
基于 SFP 的端口 |
1 |
|
NIM（网络接口模块）插槽 |
2 |
|
板载 ISC 插槽 |
不 |
|
默认内存双倍数据速率 3 (DDR3) 纠错码 (ECC) DRAM（组合控制/服务/数据平面） |
4GB |
|
闪存 |
8GB |
|
电源选项 |
仅外部交流电 |
|
机架高度 |
1 RU |
|
尺寸（高 x 宽 x 深） |
1.72 x 12.7 x 10 英寸（43.7 x 322.6 x 254 毫米） |
|
含 AC PS 的重量（无模块） |
7.1 磅（3.22 千克） |
产品详情

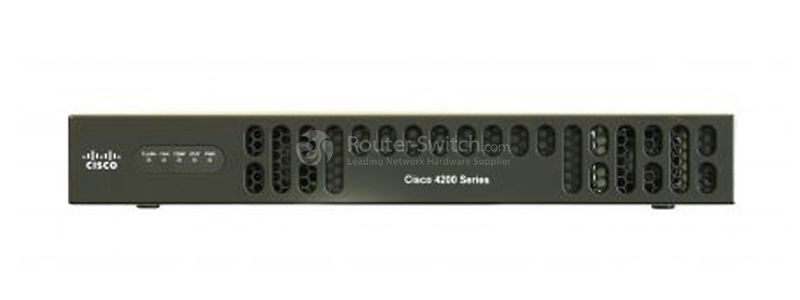

图 1 显示了 Cisco ISR4221/K9 前面板上的 LED。
·前面板有4个LED。

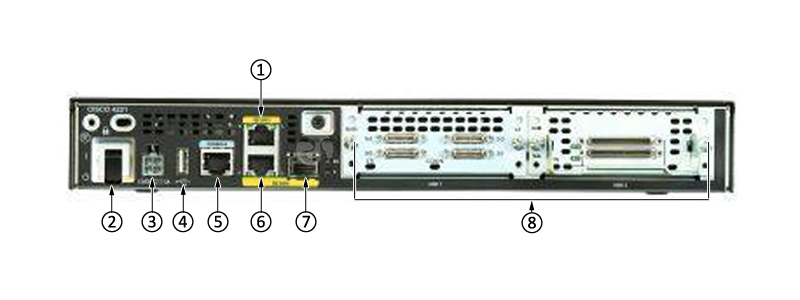

图 2 显示了 Cisco ISR4221/K9 的后面板。
笔记：
|
① |
GE 0/0/0 RJ-45（铜缆）端口 |
⑤ |
控制台端口 |
|
② |
开关;电源开关 |
⑥ |
GE 0/0/1（铜缆）端口 |
|
③ |
电源输入接口 |
⑦ |
GE 0/0/0 SFP（光纤）端口 |
|
④ |
GE“MGMT”端口（下方有USB端口） |
⑧ |
NIM 插槽 |
模块和卡片
表 2 显示了一些推荐的模块和卡。
|
项目 |
楷模 |
描述 |
|
控制台和辅助电缆 |
CAB-CONSOLE-RJ45 |
Cisco CAB-CONSOLE-RJ45 控制台电缆 6 英尺，带 RJ45 和 DB9F |
|
网络接口模块 |
NIM-1MFT-T1/E1 |
思科第四代 Multiflex 中继语音和 WAN 网络接口模块 |
|
NIM-ES2-4 |
Cisco 4000 系列集成多业务路由器 4 端口千兆以太网交换机模块第 2 层 |
|
|
NIM-ES2-8 |
Cisco 4000 系列集成多业务路由器 8 端口千兆以太网交换机模块 NIM |
|
|
用于板载 GE 端口的 SFP |
GLC-LH-SMD |
Cisco GLC-LH-SMD 1000BASE-LX/LH SFP 收发器模块，MMF/SMF，1310nm，DOM |
|
GLC-ZX-SMD |
Cisco GLC-ZX-SMD 1000BASE-ZX SFP 收发器模块，SMF，1550nm，DOM |
|
|
GLC-SX-MMD |
Cisco GLC-SX-MMD 1000BASE-SX SFP 收发器模块，MMF，850nm，DOM |
与类似物品比较
表 3 显示了比较。
|
技术规格 |
ISR4461/K9 |
ISR4451-X/K9 |
ISR4431/K9 |
ISR4351/K9 |
ISR4331/K9 |
ISR4321/K9 |
ISR4221/K9 |
|
总吞吐量 |
1.5Gbps |
1 Gbps 至 2Gbps |
500 Mbps 至 1Gbps |
200 Mbps 至 400兆比特/秒 |
100 Mbps 至 300兆比特/秒 |
50 Mbps 至 100兆比特/秒 |
35 Mbps 至 75 Mbps |
|
总板载 WAN 或 LAN 10/100/1000 端口 |
4 |
4 |
4 |
3 |
3 |
2 |
2 |
|
基于 RJ-45 的端口 |
4 |
4 |
4 |
3 |
2 |
2 |
2 |
|
基于 SFP 的端口 |
4 |
4 |
4 |
3 |
2 |
1 |
1 |
|
增强型服务模块插槽 |
3 |
2 |
0 |
2 |
1 |
0 |
0 |
|
双宽服务模块插槽 |
2 |
1（假设没有安装单宽 SM-X 模块） |
0 |
1（假设没有安装单宽 SM-X 模块） |
0 |
0 |
0 |
|
NIM 插槽 |
3 |
3 |
3 |
3 |
2 |
2 |
2 |
|
OIR（所有 I/O 模块） |
是的 |
是的 |
是的 |
是的 |
是的 |
是的 |
不 |
|
板载 ISC 插槽 |
1 |
1 |
1 |
1 |
1 |
1 |
不 |
