C1111-8P 概述
Cisco 1100 系列集成多业务路由器 (ISR) 提供 Cisco IOS? XE 软件,在一个高性能平台上提供广域网、全面的安全性、有线和无线接入。Cisco 1100 系列 ISR 是中小型企业分支机构的理想选择。C1111-8P 是 ISR 1100 8 端口双 GE WAN 以太网路由器,提供 1 个 WAN 端口和 8GE LAN 端口。
快速规格
C1111-8P的外观如图1所示。
表 1 显示了快速规格。
模型 |
C1111-8P |
通用电气公司 |
1个 |
GE/SFP 组合 |
1个 |
ADSL2/VDSL2+ |
不适用 |
高级 LTE (CAT6) |
不适用 |
802.11ac |
不适用 |
通用电气公司 |
8个 |
供电电源 |
4个 |
供电+ |
2个 |
集成 USB 3.0 AUX/控制台 |
是的 |
尺寸(高 x 宽 x 深) |
1.75 x 12.7 x 9.03 英寸 (42 x 323 x 230mm)(包括橡胶支脚) |
含 AC PS 的重量(不含模块) |
5.5 磅。(2.5 千克)最大 |
产品详情

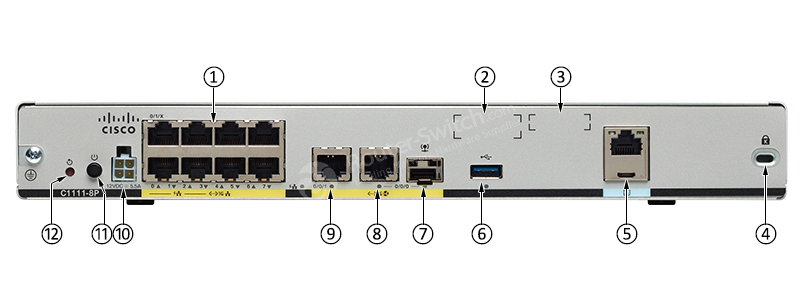

图 2 显示了 C1111-8P 的背面端口。它不包括天线。
笔记:
① |
局域网 |
⑦ |
通用电气 0/0/0 - SFP |
② |
CLEI标签 |
⑧ |
GE 0/0/0 - RJ45 |
③ |
序列号 |
⑨ |
GE 0/0/1 |
④ |
Kensington 锁槽 |
⑩ |
4 针电源连接器 |
⑤ |
RJ45 / 微型 USB 控制台 |
? |
开关;电源开关 |
⑥ |
USB3.0 |
? |
复位按钮 |
表 2 显示了业务收益。
业务需要 |
特性/描述 |
重量轻、体积小、功耗低 |
●可部署在空间、散热和低功耗是关键因素的许多不同环境中。 |
运行并发服务的高性能 |
● 高性能允许客户在运行安全、并发的数据、语音、视频和无线服务的同时利用宽带网络速度。 |
高可用性和业务连续性 |
● 用于故障转移保护和负载平衡的冗余WAN 连接。 ● 动态故障转移协议,例如虚拟路由器冗余协议(VRRP;RFC 2338)、热备用路由器协议(HSRP) 和多组HSRP (MHSRP)。 |
一致的高应用程序性能水平 |
● 路由器可以同时运行多项服务,性能下降最小。 |
通过多级安全性降低风险 |
● 集成应用检测防火墙的网络边界安全。 ● 通过高速IP 安全(IPsec) 三重数据加密标准(3DES) 和高级加密标准(AES) 加密实现数据隐私。 ● 高性能VPN:DMVPN、FlexVPN、GET VPN、EzVPN ● Cisco Umbrella? 安全架构通过基于类别的 URL 分类和阻止提供内容过滤,从而有助于提高生产力并更好地利用公司资源。 ● 使用OpenDNS 实施安全策略。 ● 安全硬件加速。 ● 具有现场可编程门阵列(FPGA) 和硬件锚点的可信赖系统。 ● 加密流量分析保持加密流的完整性 |
从一个通用控制台统一控制有线和无线网络以简化操作 |
● 简化并集中无线和有线设备的配置和管理。无需无线 LAN 控制器即可支持 WLAN 服务。 ● 支持支持WLAN 的路由器的Mobility Express。 |
远程配置和管理以保持本地 IT 人员精简 |
● 支持独立的控制台/辅助端口和USB 端口。 ● 可以配置为使用可选的USB 令牌。 ● 支持TR-069。 |
表现 ● 吞吐量 ● 服务可靠性 |
● 1100-8P 的加密性能高达 250 Mbps,1100-4P 的加密性能高达 150 Mbps。 ● 具有业界首个内部服务平面的分布式多核架构。 ● 远程安装应用感知服务,其运行方式与专用设备中的对应服务相同。 |
降低广域网支出 |
● 思科软件定义广域网 (SD-WAN)(通过思科应用策略基础设施控制器企业模块 [APIC-EM])支持优化的广域网连接。 |
按需付费:IPsec 性能升级模型 |
● 可以通过远程按需性能许可证升级(无硬件升级)来增加路由器 IPsec 容量,以实现显着的节省和资本支出预算管理。 |
IT 整合、空间节省和改进的总体拥有成本 (TCO) |
● 单一融合分支平台集成了路由、交换、安全和性能管理功能。 |
业务连续性和增强的弹性 |
● 整个1100 系列支持以太网供电(PoE) 和PoE+ 端点供电。 |
产品配件
许可证
表 3 显示了 C1111-8P 的许可证。
许可证 |
描述 |
C1-SL-1100-8P-APP |
Cisco ISR 1100 8P 系列的 AppX 基础许可证 |
SL-1100-8P-秒 |
Cisco ISR 1100 8P 系列的安全许可证 |
SL-1100-8P-SECNPE |
Cisco ISR 1100 8P 系列的 NPE 安全许可证 |
C1-SL-1100-8P-SEC |
Cisco ISR 1100 8P 系列的安全基础许可证 |
FL-VPERF-8P-200 |
Cisco ISR 1100 8P 系列的 IPSEC PLUS 200 Mbps 许可证 |
支持小型可插拔
表 4 显示了 Cisco 1100 系列路由器的 SFP。
小型可插拔 |
ISR 1100 8P |
ISR 1100 4P |
描述 |
GLC-EX-SMD |
是的 |
是的 |
1000BASE-EX SFP 收发器模块,SMF,1310nm,DOM。 |
GLC-LH-SMD |
是的 |
是的 |
GE SFP,LC 连接器 LX/LH 收发器;与DOM。 |
GLC-SX-MMD |
是的 |
是的 |
GE SFP,LC连接器SX收发器;与DOM。 |
GLC-ZX-SMD |
是的 |
是的 |
1000BASE-ZX 光纤;与DOM。 |
GLC-FE-100ZX |
是的 |
是的 |
100BASE-ZX SFP(80 公里)。 |
GLC-GE-100FX |
是的 |
是的 |
GE 端口上的 100FX SFP。 |
GLC-BX-D |
是的 |
是的 |
1000BASE-BX SFP,1490NM。 |
GLC-BX-U |
是的 |
是的 |
1000BASE-BX SFP,1310NM。 |
与相似项目比较
表 5 显示了 C1111-4P 和 C1111-8P 之间的比较。
模型 |
C1111-8P |
C1111-4P |
万哥 |
1个 |
1个 |
万格/SFP组合 |
1个 |
1个 |
ADSL2/VDSL2+ |
不适用 |
不适用 |
高级 LTE (CAT6) |
不适用 |
不适用 |
802.11ac |
不适用 |
不适用 |
兰格 |
8个 |
4个 |
供电电源 |
4个 |
2个 |
供电+ |
2个 |
1个 |
集成 USB 3.0 AUX/控制台 |
是的 |
是的 |
C1111-8P 规格书
C1111-8P 规格书 |
|
描述 |
ISR 1100 8 端口双 GE WAN 以太网路由器 |
物性 |
|
尺寸(高 x 宽 x 深) |
非 LTE 型号: H x WXD = 1.75 x 12.7 x 9.03 英寸(42 x 323 x 230 毫米)(包括橡胶支脚) |
含 AC PS 的重量(不含模块) |
5.5 磅。(2.5 千克)最大 |
交流输入电源 |
|
输入电压 |
通用 100 至 240 VAC |
频率 |
50-60赫兹 |
输入电流 |
未启用 PoE:最大 0.82A 启用 PoE:最大 1.55A |
浪涌电流 |
90 A 峰值和每半周期小于 8 Arms |
端口 |
|
微型 USB 端口 |
一个 RJ-45:独立的控制台端口 |
USB端口 |
USB 3.0 A 型主机端口 支持的 USB 设备: USB闪存 |
控制台端口 |
一个 USB 5 针微型 B 型:控制台管理连接 |
10/100/1000 千兆以太网 |
RJ45和SFP之间分配的两个GE口为: 一个带有 10/100/1000RJ-45 以太网端口或 SFP 以太网端口的组合端口(标记为 GE0/0/0) 一个专用 10/100/1000RJ-45 以太网端口(标记为 GE0/0/1) |
无线 VLAN |
32(加密和非加密 VLAN) |
无线规格 |
2x2 .11ac 波 2 |
默认和最大 DRAM |
4GB |
默认和最大闪光灯 |
4GB |
内嵌式 PoE |
4 个端口用于 -8P PID,2 个端口用于 -4P PID 符合 802.3af 标准的 PoE 或符合 802.3at 标准的 PoE+ |
Cisco 1100 系列 ISR 的声音 |
不适用 - 无风扇设计 |
批准和合规 |
排放 47 美国联邦法规第 15 部分
CISPR 32 第 2 版 EN 300 386 V1.6.1 EN 55032:2012/ AC:2013 EN 55032:2015 EN61000-3-2 2014 EN61000-3-3: 2013 ICES-003 第 6 期:2016 年 KN 32: 2015 V-2/2015.04 V-3/2015.04 TCVN 7189: 2009 CNS13438:2006 IEC 60950-1 EN 60950-1 UL 60950-1 CSA C22.2 第 60950-1 号 免疫 CISPR24:2010 + A1:2015 EN 300 386 V1.6.1 EN55024:2010 + A1:2015 KN35:2015 TCVN 7317: 2003 |
环境的 |
|
工作湿度 |
5 至 85% 相对湿度 |
工作温度 |
32 至 104°F(0 至 40°C)海平面; 10,000 英尺时 32 至 77°F(0°C 至 25°C) 每 1000 英尺降额 1.5°C |
中国海拔高度 |
0-6560 英尺(0-2000 米) |
所有其他国家/地区的海拔高度 |
0-10,000 英尺(0-3050 米) |
运输和储存 |
|
非工作温度 |
-40 至 158°F(-40 至 70°C) |
非工作湿度 |
5 至 95% 相对湿度(非冷凝) |
非工作海拔 |
