ASR1002-X 概述
Cisco ASR 1002-X 路由器交付到 2 个机架单元机箱中,用于控制平面的路由处理器嵌入了用于数据平面流量的服务处理器,以及用于容纳 I/O 模块的载卡,共享端口适配器全部集成在机箱。ASR 1002-X 路由器带有 6 个内置 SFP 端口和 3 个用于 I/O 连接的盒式插槽。集成的嵌入式服务处理器提供 4 个级别的系统性能:默认为 5Gbps,10、20、36Gbps 均通过软件许可升级,无需任何额外硬件。集成路由处理器默认配备4Gb DRAM,可升级至8、16Gb。
此 ASR1002-X 与 ASR1002-X= 类似。ASR1002-X= 是备用的。
快速规格

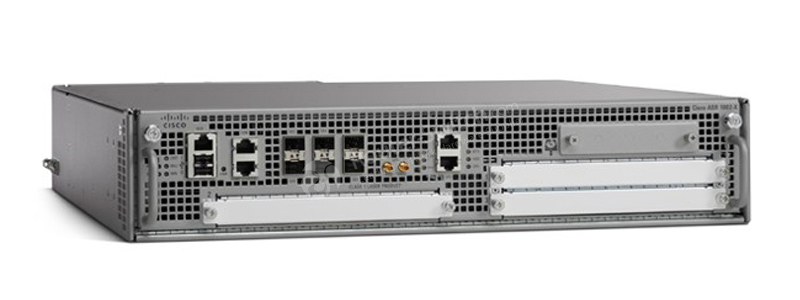

图 1 显示了 Cisco ASR 1002-X 的外观。
表 1 显示了快速规格。
产品代码 | 思科 ASR 1002-X |
机架高度 | 2 个单位 |
系统带宽 | 5G(默认)/10G、20G、36G(升级) |
路由器处理器 (RP) | 双核 2.13Ghz 处理器 |
内置千兆以太网端口 | 6 个 SFP 端口 |
冗余 | 软件(许可证单独购买) |
思科 ASR 1000 系列 ESP | 1 个 ESP 插槽 |
SIP 和以太网线卡 | 集成 ASR 1000-SIP10,不可升级 |
机架式安装 | 19寸 |
内存 | RP、ESP 和 SIP 共享 4GB |
闪存 | 8GB |
共享端口适配器 | 3 个 SPA 插槽 |
外部 USB 闪存 | 4-GB USB 闪存支持 |
产品详情

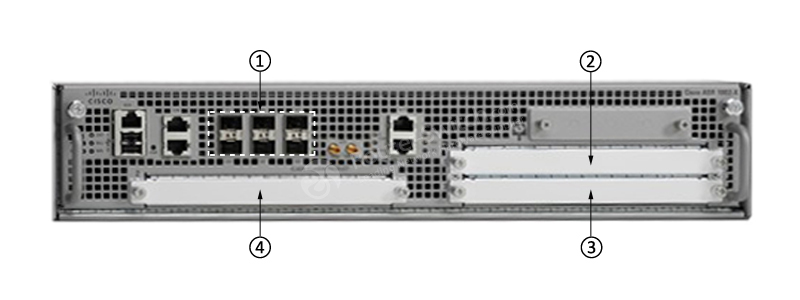

图 2 显示了 Cisco ASR 1002-X 的前面板。
笔记:
①内置6x1GE SPA in slot 0 ②SPA slot 1 ③SPA slot 3 ④SPA slot 2

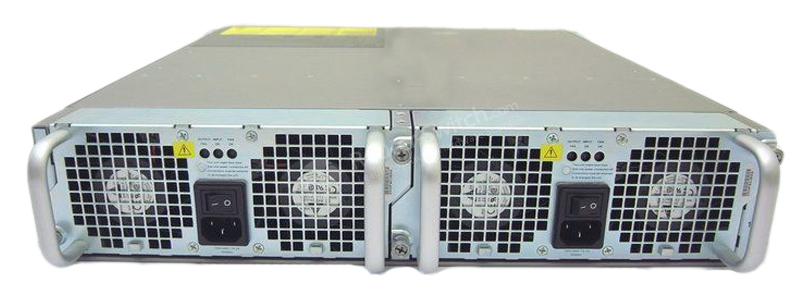

图 3 显示了带交流电源的 ASR1002-X 的后面板。
· ASR1002-X同样支持DC供电,只是后面板有所不同。
·注意!在 Cisco ASR 1002-X 路由器中仅使用交流电源或直流电源。请勿混用电源类型。
配置
ASR1002-X 需要配置一些模块和附件才能正常运行。
表 2 显示了推荐的配置。
项目 | 数量 | 说明 |
ASR1K-BB | 1 | ASR1K-BNG/LNS – 仅跟踪 |
L-SLASR1-IPB= | 1 | 思科 ASR 1000 IP 基础许可证 |
M-ASR1002X-4GB | 1 | 思科 ASR 1002-X 4GB DRAM |
SASR1K2XU-313S | 1 | Cisco ASR 1002-X IOS XE 通用 – 无加密 |
ASR1002-PWR-AC | 2 | 思科 ASR1002 交流电源 |
CAB-AC-RA | 2 | 电源线,110V,直角 |
ASR1002-X 规格
ASR1002-X 规格 | |
物理规格 注:深度适用于机箱边到边的尺寸,不包括卡把手、电源把手和电缆管理支架等突出部分。 有关其他详细信息,请参阅适用的硬件安装指南。 | 高度:3.5 英寸(88.9 毫米) 宽度:17.2 英寸(437.4 毫米) 深度:18.15 英寸(461.0 毫米) 重量: ● 38.25 磅(17.36 千克)(带双交流电源和 SPA 空白盖) ● 39.05 磅(17.72 千克)(带双直流电源和空白盖) ● 不含SPA 注意:Cisco ASR 1002-X 集成了路由处理器、ESP 和 SIP。 |
默认内存 | 路由处理器、ESP 和 SIP 共享 4 GB DRAM |
支持的 SIP 或以太网线卡数量 | 集成在机箱中 |
共享端口适配器 | 3 个 SPA 插槽 |
以太网端口适配器 | 不适用 |
思科 ASR 1000 系列 ESP | 集成在机箱中 |
路由处理器 | 集成在机箱中:带四核处理器的 Cisco ASR 1002-X 系列路由处理器 |
冗余 | 软件:是的 |
内置千兆以太网端口 | 是:6 个千兆以太网 SFP 端口 |
内置 10G 以太网端口 | 不 |
网络接口模块 | 不 |
思科 ASR 1000 系列 | 思科 ASR 1002-X |
ESP支持 | 具有 5 Gbps 的思科 ASR 1002-X ESP(默认) 可通过软件激活的功能许可证升级到 10、20 或 36 Gbps |
ESP带宽 | 5 至 36 Gbps |
ESP记忆 | 在路由处理器上共享相同的控制内存 |
SIP 和以太网线路卡 | 集成在机箱中:不可升级 |
基于嵌入式硬件的加密 | 是:高达 4 Gbps 的加密支持吞吐量 |
最低 Cisco IOS XE 软件版本 | Cisco IOS XE 软件版本 3.7.0S |
机架式安装 | 是:19 英寸 |
壁挂式安装 | 不 |
外部 USB 闪存 | 1-GB USB 闪存支持 |
冗余电源 | 与 Cisco ASR 1002 相同 |
电源输入 | 与 Cisco ASR 1002 相同 |
能量消耗 | ● 最大(直流):590W ● 最大(交流):560W ● 最大(输出):470W |
空气流动 | 从前到后 |
工作温度(标称) | 32 至 104°F |
工作温度(短期) | 32 至 122°F |
工作湿度(标称)(相对湿度) | 10 至 85% |
工作湿度(短期) | 5 至 90% |
储存温度 | -40 至 150°F (-40 至 70°C) |
储存湿度(相对湿度) | 5 至 95% |
工作海拔 | -500 至 10,000 英尺 |
网络设备构建标准 (NEBS) | GR-1089 和 GR-63 |
电磁兼容标准 | 与 Cisco ASR 1001-X 相同 |
安全标准 | UL60950-1 CSA C22.2 第 60950-1-03 号 IN 60950-1 IEC 60950-1 |
