1 光模块及线缆简介
光模块用于光信号的传输,传输媒质为光纤。光模块传输信号损耗低,传输距离远,在长距离传输方面具有很强的优势。H3C设备支持多款不同规格的光模块,用户可以根据自己的需要选择适配的光模块,通过光纤进行数据传输。
本文将光缆和电缆统一以线缆进行说明。H3C的光缆是指AOC(Active Optic Cable),表示有源光纤,是集成在光模块上的光纤。H3C的电缆是指无源电缆,是集成在光模块上的同轴电缆。
H3C设备支持的光模块,常见的有:QSFP28、CFP、CFP2、CXP、QSFP+、SFP28、SFP+、XFP和SFP等。H3C设备支持的光缆根据封装类型可以分为QSFP28光缆、CXP光缆、QSFP+光缆、SFP28光缆和SFP+光缆等。H3C设备支持的电缆根据封装类型可以分为QSFP28电缆、QSFP28 to SFP28电缆、QSFP+电缆、QSFP+ to SFP+电缆、SFP28电缆、SFP+电缆、CX4电缆和千兆SFP电缆等。
· H3C不同产品可支持的光模块及线缆类型不同,具体请参见各产品安装手册。
· 光模块及线缆的种类随着时间变化有更新的可能性,所以,若您需要较新的模块种类信息,请咨询H3C公司市场人员或技术支援人员。
2 安装前的准备
为了避免安装过程中产生的静电对光模块、线缆或设备中的电子器件造成损坏,除了对安装场所要采取防静电措施(如室内防尘、保持适当的温湿度)外,还要注意在安装与拆卸光模块或线缆时必须佩戴防静电腕带。
请将防静电腕带套在手腕上,拉紧锁扣,确认防静电腕带与皮肤有良好接触。
· 如图2-1所示,如果设备上带有防静电腕带插孔,请将防静电腕带接地线缆的接地端子插入设备上的防静电腕带插孔。

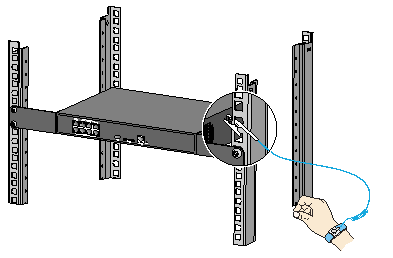

· 如图2-2所示,如果设备上没有防静电腕带插孔,请将防静电腕带接地线缆的接地端子夹在机架边框上,或采取其他措施使防静电腕带接地线缆良好接地。

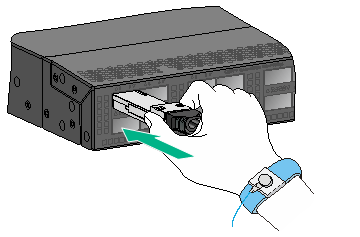

图2-1 佩戴防静电腕带示意图一
如果用户还备有防静电手套,建议在安装光模块或线缆前先佩戴防静电手套,再套上防静电腕带,并确认防静电腕带与手套表面有良好接触。
3 光模块的安装与拆卸
· 在安装与拆卸过程中,请小心缓慢进行,不要用手直接触摸模块的金手指部分。
· 在光模块正常工作时,请不要直视光模块的光纤插孔,避免激光对眼睛造成伤害。
· 插入光模块时,请先检查光模块是否正确插入端口,确保模块无错位、偏移等误操作后,再将其推入到位。
光模块按照安装方式分为三种:
· 金属拉手光模块,其安装与拆卸的方法请参见3.1 金属拉手光模块的安装与拆卸;
· 拉环光模块,其安装与拆卸的方法请参见3.2 拉环光模块的安装与拆卸;
· 松不脱螺钉光模块,其安装与拆卸的方法请参见3.3 松不脱螺钉光模块的安装与拆卸。
下面将对三种光模块的安装与拆卸的方法进行详细介绍。
3.1 金属拉手光模块的安装与拆卸
CFP2、QSFP+、SFP28、SFP+、XFP和SFP等光模块支持此种安装与拆卸方法,本文以采用金属拉手的QSFP+光模块为例进行介绍。
3.1.1 安装方法
(1) 选择安装光模块的光口,拔出光口上的防尘盖。
(2) 将光模块的金属拉手向上垂直翻起,卡住顶部卡扣,如图3-1中①所示。
(3) 用手捏住光模块两侧,保证光模块安装方向正确(光模块和光口具有防反插设计,如图3-3所示,如遇到阻碍而无法完全插入,请将光模块翻转),沿水平方向将光模块轻推入光口,直至光模块与光口紧密接触(可以感到光模块的弹片卡住光口),如图3-1中②所示。

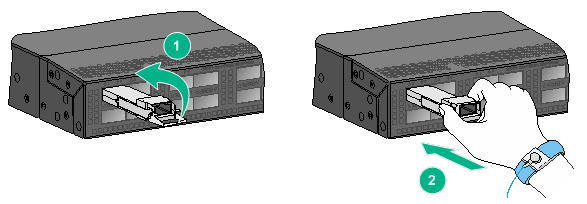

图3-1 安装金属拉手光模块示意图(以QSFP+光模块为例)
(4) 用手捏住光纤连接器左右两侧,沿水平方向插入光纤插口。光模块的光纤插口与光纤连接器具有防反插设计,如遇到阻碍而无法完全插入,请将光纤连接器翻转。如果暂不安装,请将光模块的保护胶塞插入光模块上的光纤插口。
· 如果光模块安装比较密集、空间有限,安装时也可以用手指轻推光模块前部,使其插入光口。
· 光模块上设计有卡钩,与光口上的卡槽互相配合形成卡接结构。当光模块向外滑出时,卡钩被卡槽阻挡,从而防止光模块意外脱出。
3.1.2 拆卸方法
(1) 拔出光模块上连接的光纤。光模块的光纤插口与光纤连接器互相配合形成卡接结构,从而防止光纤意外脱出。拔出光纤时请先解除卡接结构,避免粗暴操作损害光模块的光纤插口、光纤连接器和光纤。
(2) 将光模块的拉手向下扳至水平位置,如图3-2中①所示。
(3) 拉动拉手,将光模块沿水平方向拉出(如果拉出力与水平直线方向存在角度,如图3-4所示,会导致光模块很难拔出,甚至损坏光模块或光口),拉出时请均匀用力,避免损坏拉手,如图3-2中②所示。如果在没有扳下金属拉手的情况下强行拔出光模块,将可能损坏弹片或光口内的卡扣。

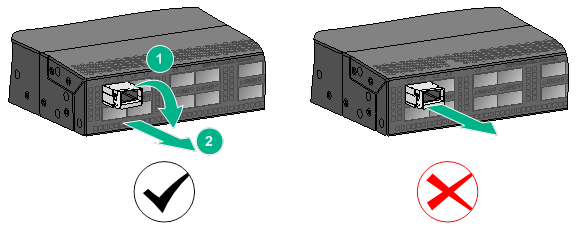

图3-2 拆卸金属拉手光模块的正确与错误示意图(以QSFP+光模块为例)
(4) 将光口防尘盖安装到光口上。
3.2 拉环光模块的安装与拆卸
QSFP28、CXP和QSFP+等光模块支持此种安装与拆卸方法。
光模块的拉环材质分为橡胶和塑料,两种光模块的安装与拆卸方法类似,本文以采用橡胶拉环的光模块为例进行介绍。
3.2.1 安装方法
(1) 选择安装光模块的光口,拔出光口上的防尘盖。
(2) 保证光模块安装方向正确(光模块和光口具有防反插设计,如遇到阻碍而无法完全插入,请将光模块翻转),沿水平方向将光模块轻推入光口,直至光模块与光口紧密接触(可以感到光模块的弹片卡住光口),如图3-3所示。

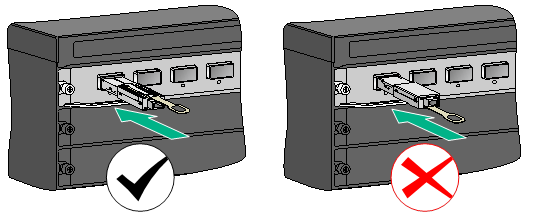

图3-3 安装光模块方向的正确与错误示意图(以CXP光模块为例)
(3) 用手捏住光纤连接器左右两侧,沿水平方向插入光纤插口。光模块的光纤插口与光纤连接器具有防反插设计,如遇到阻碍而无法完全插入,请将光纤连接器翻转。如果暂不安装,请将光模块的保护胶塞插入光模块上的光纤插口。
· 如果光模块安装比较密集、空间有限,安装时也可以用手指轻推光模块前部,使其插入光口。
· 光模块上设计有卡钩,与光口上的卡槽互相配合形成卡接结构。当光模块向外滑出时,卡钩被卡槽阻挡,从而防止光模块意外脱出。
3.2.2 拆卸方法
(1) 拔出光模块上连接的光纤。光模块的光纤插口与光纤连接器互相配合形成卡接结构,从而防止光纤意外脱出。拔出光纤时请先解除卡接结构,避免粗暴操作损害光模块的光纤插口、光纤连接器和光纤。
(2) 将食指伸入拉环,沿水平方向将光模块拉出(如果拉出力与水平直线方向存在角度,会导致光模块很难拔出,甚至损坏光模块或光口),拔出时请均匀用力,避免损坏拉环,如图3-4所示。

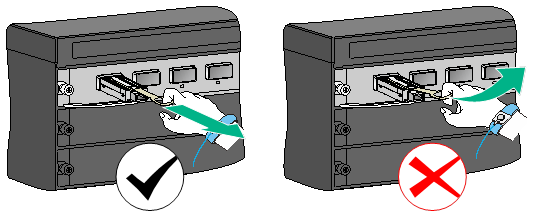

图3-4 拆卸光模块拉力方向的正确与错误示意图(以CXP光模块为例)
(3) 将光口防尘盖安装到光口上。
3.3 松不脱螺钉光模块的安装与拆卸
仅CFP光模块支持此种安装与拆卸的方法。
3.3.1 安装方法
(1) 选择安装光模块的光口,拔出光口上的防尘盖。
(2) 保证光模块安装方向正确(光模块和光口具有防反插设计,如图3-3所示,如遇到阻碍而无法插入,请将光模块翻转)将光模块沿水平方向轻推入光口,确保光模块与光口紧密接触,如图3-5中①所示。
(3) 按顺时针方向拧紧光模块上的松不脱螺钉,固定光模块,如图3-5中②所示。

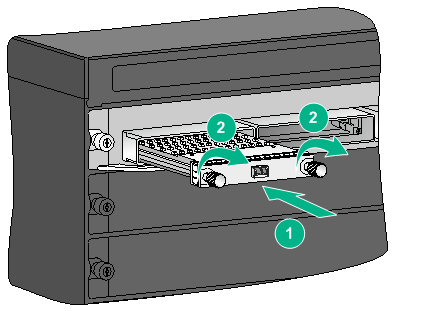

图3-5 安装CFP光模块示意图
(4) 用手捏住光纤连接器左右两侧,沿水平方向插入光纤插口。光模块的光纤插口与光纤连接器具有防反插设计,如遇到阻碍而无法完全插入,请将光纤连接器翻转。如果暂不安装,请将光模块的保护胶塞插入光模块上的光纤插口。
3.3.2 拆卸方法
(1) 拔出光模块上连接的光纤。光模块的光纤插口与光纤连接器互相配合形成卡接结构,从而防止光纤意外脱出。拔出光纤时请先解除卡接结构,避免粗暴操作损害光模块的光纤插口、光纤连接器和光纤。
(2) 按逆时针方向松开光模块上的松不脱螺钉,如图3-6中①所示。
(3) 沿水平方向将光模块拉出光口(如果拉出力与水平直线方向存在角度,如图3-4所示,会导致光模块很难拔出,甚至损坏光模块或光口),如图3-6中②所示。
图3-6 拆卸CFP光模块示意图
(4) 将光口防尘盖安装到光口上。
4 线缆的安装与拆卸
· 安装线缆时,请保证线缆两端的模块与光口的适配性。
· 在安装与拆卸过程中,请小心缓慢进行,不要用手直接触摸模块的金手指部分。
· 为了避免线缆损坏、保证线缆中信号完整性,在安装和拆卸的过程中,应直接对线缆两端的模块进行操作,切勿过度拉扯或缠绕线缆。
· 插入线缆时,请先检查线缆的模块是否正确插入端口,确保模块无错位、偏移等误操作后,再将其推入到位。
各类线缆的安装与拆卸方式相同,本文以QSFP+线缆的安装与拆卸为例。
40G QSFP+ to 4 x 10G SFP+线缆,一端连接了1个40G QSFP+模块;另一端分成4根10G SFP+线缆,每根10G SFP+线缆连接1个10G SFP+模块。100G QSFP28 to 4 x 25G SFP28线缆,一端连接了1个100G QSFP28模块;另一端分成4根25G SFP28线缆,每根25G SFP28线缆连接1个25G SFP28模块。一分四线缆安装和拆卸方法和其他线缆无差别。
4.1 安装方法
(1) 选择安装线缆的光口,拔出光口上的防尘盖。
(2) 保证线缆末端的模块安装方向正确(模块和光口具有防反插设计,如遇到阻碍而无法插入,请将模块翻转),沿水平方向将模块轻推入光口,直至模块与光口紧密接触(可以感到模块卡住光口),如图4-1所示。
图4-1 安装线缆示意图(以QSFP+线缆为例)
4.2 拆卸方法
(1) 将食指伸入拉环,手握线缆,沿水平方向将线缆拉出(如果拉出力与水平直线方向存在角度,会导致线缆很难拔出,甚至损坏线缆或光口),拔出时请均匀用力,避免损坏拉环,如图4-2所示。

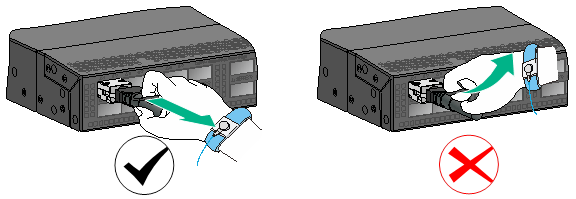

图4-2 拆卸线缆拉力方向的正确与错误示意图(以QSFP+线缆为例)
(2) 将光口防尘盖安装到光口上。
5 安装后的检查
安装完成后,在设备上执行display transceiver interface命令,如显示信息中包含光模块或线缆的传输类型、接口类型、中心波长、传输距离等相关信息,则表示光模块或线缆安装正确。以将QSFP28线缆安装至HundredGigE1/0/10端口为例,如安装成功,则显示信息为:
HundredGigE1/0/10 transceiver information:
Transceiver Type : STACK_QSFP28
Connector Type : COPPER
Wavelength(nm) : N/A
Transfer Distance(m) : 5
Digital Diagnostic Monitoring : NO
Vendor Name : H3C
实际显示信息与选用的光模块或线缆、设备及软件版本有关,请以实际情况为准。
如果出现错误提示,表示安装有误或光模块或线缆出现问题,请按本手册中介绍的方法拔出光模块或线缆并重新安装,如错误提示仍然存在,请联系H3C技术支持或代理商。常见的错误提示信息如下所示:
# 指定端口不是光口:
Error: The port has no transceiver information.
# 光口空配,没有插入光模块或线缆:
Error: The transceiver is absent.
# 无法读取光模块或线缆信息:
Error: Reading information from the transceiver failed.
