Host A和Host C属于部门A,但是通过不同的设备接入公司网络;Host B和Host D属于部门B,也通过不同的设备接入公司网络。
为了通信的安全性,也为了避免广播报文泛滥,公司网络中使用VLAN技术来隔离部门间的二层流量。其中部门A使用VLAN 100,部门B使用VLAN 200。
现要求不管是否使用相同的设备接入公司网络,同一VLAN内的主机能够互通。即Host A和Host C能够互通,Host B和Host D能够互通。

配置步骤3 配置步骤
3.1 交换机A的配置
3.1.1 创建VLAN100和VLAN200
(1)使用设备的管理地址登录设备。
(2)在导航栏中选择“网络> VLAN”。
(3)单击“创建”页签,进入如下图所示的页面。
(4)VLAN IDs 输入”100,200“
(5)单击<创建>按钮完成操作

3.1.2 把1/0/1加入VLAN100,1/0/2加入VLAN200
(1)单击“修改端口”页签,进入如下图所示的页面。
(2)选中1/0/1端口

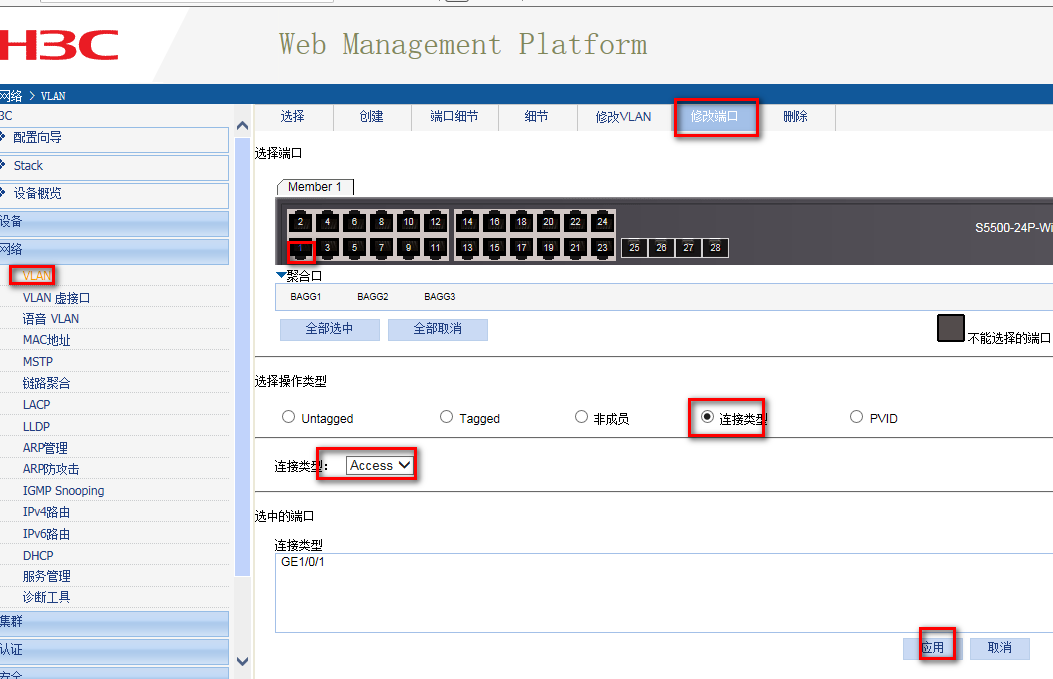

(3)单击操作类型>连接类型 连接类型选择access
(4)单击操作类型> PVID PVID输入”100”
(5)单击<应用>按钮完成操作
(6)1/0/2端口加入VLAN200步骤同上面1-5步

3.1.3 配置G1/0/3口为trunk端口,并允许VLAN100和VLAN200的报文通过
(1)在导航栏中选择“网络> VLAN”。
(2)单击“修改端口”页签,进入如下图所示的页面。
(3)选中G1/0/3接口

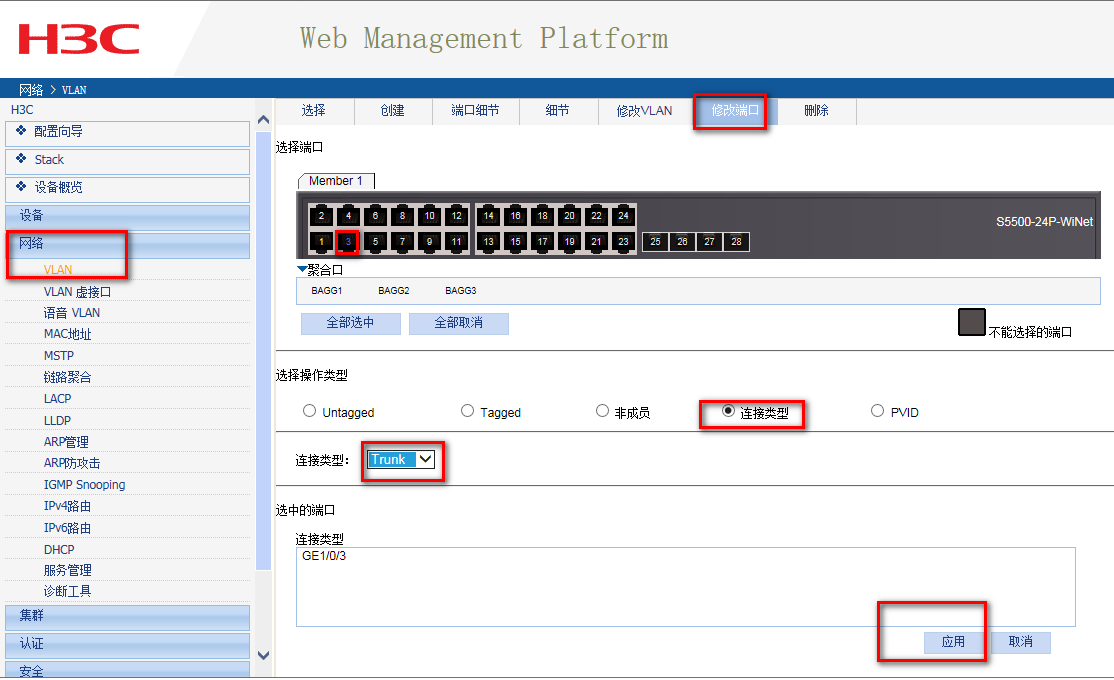

(4)单击操作类型>连接类型 连接类型选择trunk
(5)单击操作类型> Tagged VLAN IDS输入”100,200”
(6)单击<应用>按钮完成操作


3.2 交换机B的配置
Switch B上的配置与Switch A完全相同,此处不再赘述。
3.3 保存配置信息

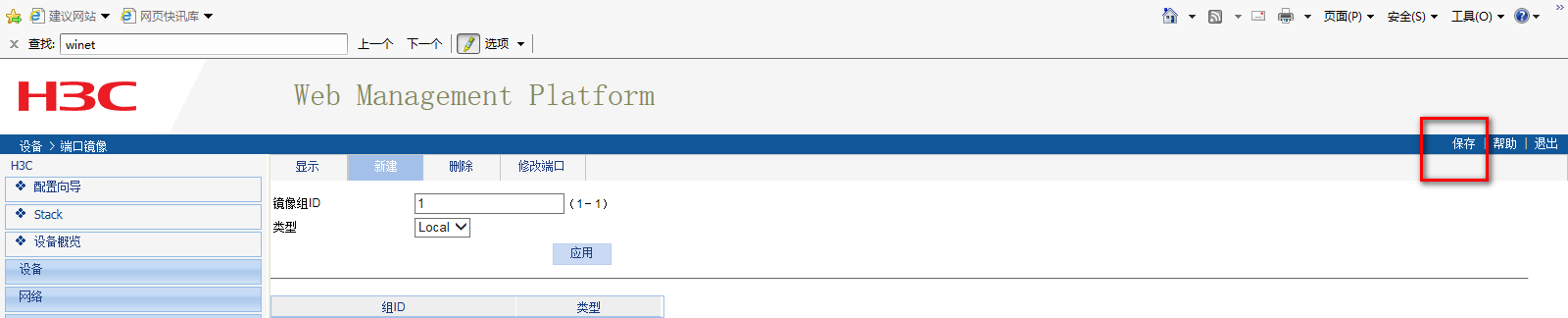

每次修改配置后都需要在页面的右上角点击保存按钮,保存设备配置信息。否是设备重启后之前的配置信息会丢失.
