WS-C2960L-24TS-LL概述
WS-C2960L-24TS-LL提供24个GigE端口，4个1G SFP和LAN Lite，是Cisco Catalyst 2960-L系列交换机之一。这些2960-L交换机是固定配置的千兆以太网交换机，可为分支机构，传统工作区和配线间壁橱应用程序提供入门级企业级第2层访问。它们旨在简化操作以降低总拥有成本，并通过一系列Cisco IOS软件功能来实现安全高效的业务运营。亚太地区部件号：WS-C2960L-24TS-AP。与WS-C2960L-24TS-LL相同。
快速规格

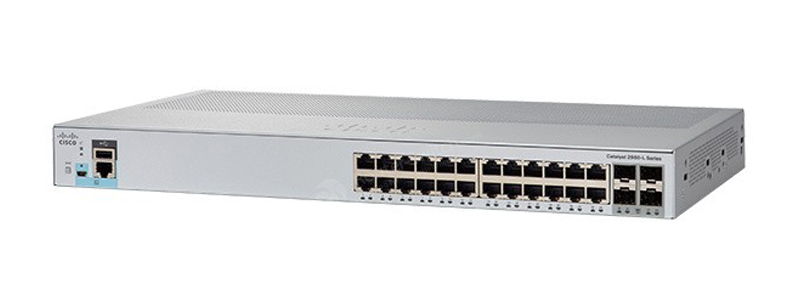

图1显示了WS-C2960L-24TS-LL的外观。
表1显示了快速规格。
|
产品代码 |
WS-C2960L-24TS-LL |
|
iOS |
局域网精简版 |
|
转发带宽 |
28 Gbps |
|
切换带宽 |
56 Gbps |
|
10/100/1000以太网端口 |
24 |
|
上行接口 |
4个1G SFP |
|
无风扇 |
ÿ |
|
记忆体 |
512兆字节 |
|
快闪记忆体 |
256兆字节 |
|
尺寸（高x深x宽） |
1.73 x 9.45 x 17.5英寸（4.4 x 24 x 44.5厘米） |
|
净重 |
3.01公斤（6.61磅） |
产品详情

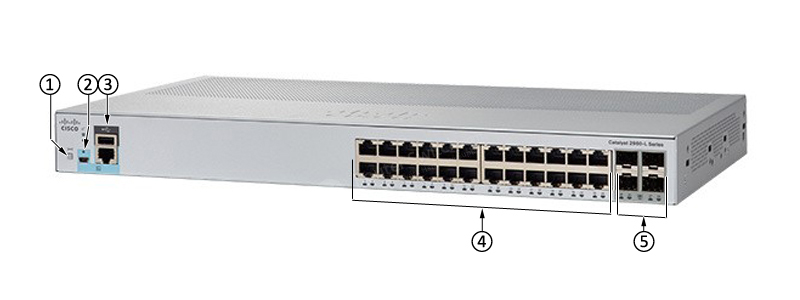

图2显示了前面板。
注意：
|
① |
模式按钮 |
|
② |
USB mini B型（控制台）端口 |
|
③ |
USB A型端口和RJ-45控制台端口 |
|
④ |
24 x 10/100/1000端口 |
|
⑤ |
SFP模块插槽 |
·后面板上有一个安全插槽和一个交流电源连接器。
配件
表2显示了WS-C2960L-24TS-LL的推荐元素。
|
模型 |
描述 |
|
驾驶室控制台 |
Cisco CAB-CONSOLE-USB控制台电缆6英尺，带USB Type A和mini-B |
|
驾驶室控制台-RJ45 |
带有RJ45和DB9F的Cisco CAB-CONSOLE-RJ45控制台电缆6英尺 |
|
CAB-ACE = |
CAB-ACE =交流电源线（欧洲），C13，CEE 7，1.5M |
|
CAB-ACU = |
CAB-ACU = AC电源线（英国），C13，BS 1363，2.5m |
比较同类商品
表3显示了WS-C2960L-24TS-LL和WS-C2960L-16TS-LL的比较。
|
模型 |
WS-C2960L-24TS-LL |
WS-C2960L-16TS-LL |
|
iOS |
局域网精简版 |
局域网精简版 |
|
转发带宽 |
28 Gbps |
18 Gbps |
|
切换带宽 |
56 Gbps |
36 Gbps |
|
10/100/1000以太网端口 |
24 |
16 |
|
上行接口 |
4个1G SFP |
2个1G SFP |
WS-C2960L-24TS-LL规格
WS-C2960L-24TS-LL规格
构型
10/100/1000以太网端口
24
上行接口
4个SFP
可用PoE电源
--
无风扇
ÿ
尺寸（高x深x宽）
1.73 x 9.45 x 17.5英寸（4.4 x 24 x 44.5厘米）
净重
3.01公斤（6.61磅）
控制台端口
RJ45以太网
1个
USB mini-B
1个
USB-A端口用于存储和蓝牙控制台
1个
内存和处理器
中央处理器
ARMv7 800 MHz
记忆体
512兆字节
快闪记忆体
256兆字节
性能
转发带宽
28 Gbps
切换带宽
56 Gbps
转发速率（64字节L3数据包）
41.67每秒
单播MAC地址
8K
较大活动VLAN
64
可用的VLAN ID
4094
较大STP实例
64
较多SPAN会话
1个
MTU-L3数据包
9198字节
巨型以太网帧
10,240字节
MTBF（小时）（数据）
2,412,947
MTBF小时（PoE）
909,838
环境
工作温度
高达5,000英尺
23ºF至113ºF（–5ºC至45ºC）
高达10,000英尺
23ºF至104ºF（–5ºC至40ºC）
工作海拔
10,000英尺（3000m）
工作相对湿度
40ºC时为5％至90％
储存温度
–13º至158ºF（–25º至70ºC）
储存高度
15,000英尺（4500m）
储存相对湿度
65ºC时为5％至95％
储存高度
冷启动的较低环境温度为0°C（32°F）
电的
数据
电压（自动量程）
110至220V AC输入
频率
50至60 Hz
当前
0.20A至0.33A
额定功率（较大消耗）
0.06千伏安
消耗功率（瓦）
0％流量
10％的流量
100％的流量
加权平均
19.4
26.5
26.5
24.1
安全与合规
安全
UL 60950-1第二版，CAN / CSA-C22.2 No. 60950-1第二版，EN 60950-1第二版，IEC 60950-1第二版，AS / NZS 60950-1
EMC：排放
47CFR第15部分（CFR 47）A级，AS / NZS CISPR22 A级，CISPR22 A级，EN55022 A级，ICES003 A级，VCCI A级，EN61000-3-2，EN61000-3-3，KN22 A级，CNS13438 A级
EMC：抗扰性
EN55024，CISPR24，EN300386，KN24
环境因素
减少有害物质（RoHS），包括指令2011/65 / EU
电信公司
通用语言设备标识符（CLEI）代码
美国政府认证
USGv6和IPv6就绪徽标
连接器和接口
以太网接口
10BASE-T端口：RJ-45连接器，2对3、4或5类非屏蔽双绞线（UTP）电缆
100BASE-TX端口：RJ-45连接器，2对5类UTP电缆
1000BASE-T端口：RJ-45连接器，4对5类UTP电缆
基于1000BASE-T SFP的端口：RJ-45连接器，4对5类UTP电缆
LED指示灯
每端口状态：链路完整性，禁用，活动，速度和全双工
系统状态：系统，PoE和链接速度
控制台电缆
CAB-CONSOLE-RJ45带RJ-45的6英尺控制台电缆
CAB-CONSOLE-USB控制台电缆6英尺，带有USB Type A和mini-B连接器
功率
使用附带的交流电源线将交流电源连接器连接到交流电源插座
WS-C2960L-24TS-LL规格
WS-C2960L-24TS-LL规格 |
|
|
构型 |
|
|
10/100/1000以太网端口 |
24 |
|
上行接口 |
4个SFP |
|
可用PoE电源 |
-- |
|
无风扇 |
ÿ |
|
尺寸（高x深x宽） |
1.73 x 9.45 x 17.5英寸（4.4 x 24 x 44.5厘米） |
|
净重 |
3.01公斤（6.61磅） |
|
控制台端口 |
|
|
RJ45以太网 |
1个 |
|
USB mini-B |
1个 |
|
USB-A端口用于存储和蓝牙控制台 |
1个 |
|
内存和处理器 |
|
|
中央处理器 |
ARMv7 800 MHz |
|
记忆体 |
512兆字节 |
|
快闪记忆体 |
256兆字节 |
|
性能 |
|
|
转发带宽 |
28 Gbps |
|
切换带宽 |
56 Gbps |
|
转发速率（64字节L3数据包） |
41.67每秒 |
|
单播MAC地址 |
8K |
|
较大活动VLAN |
64 |
|
可用的VLAN ID |
4094 |
|
较大STP实例 |
64 |
|
较多SPAN会话 |
1个 |
|
MTU-L3数据包 |
9198字节 |
|
巨型以太网帧 |
10,240字节 |
|
MTBF（小时）（数据） |
2,412,947 |
|
MTBF小时（PoE） |
909,838 |
|
环境 |
|
|
工作温度 |
|
|
高达5,000英尺 |
23ºF至113ºF（–5ºC至45ºC） |
|
高达10,000英尺 |
23ºF至104ºF（–5ºC至40ºC） |
|
工作海拔 |
10,000英尺（3000m） |
|
工作相对湿度 |
40ºC时为5％至90％ |
|
储存温度 |
–13º至158ºF（–25º至70ºC） |
|
储存高度 |
15,000英尺（4500m） |
|
储存相对湿度 |
65ºC时为5％至95％ |
|
储存高度 |
冷启动的较低环境温度为0°C（32°F） |
|
电的 |
数据 |
|
电压（自动量程） |
110至220V AC输入 |
|
频率 |
50至60 Hz |
|
当前 |
0.20A至0.33A |
|
额定功率（较大消耗） |
0.06千伏安 |
|
消耗功率（瓦） 0％流量 10％的流量 100％的流量 加权平均 |
19.4 26.5 26.5 24.1 |
|
安全与合规 |
|
|
安全 |
UL 60950-1第二版，CAN / CSA-C22.2 No. 60950-1第二版，EN 60950-1第二版，IEC 60950-1第二版，AS / NZS 60950-1 |
|
EMC：排放 |
47CFR第15部分（CFR 47）A级，AS / NZS CISPR22 A级，CISPR22 A级，EN55022 A级，ICES003 A级，VCCI A级，EN61000-3-2，EN61000-3-3，KN22 A级，CNS13438 A级 |
|
EMC：抗扰性 |
EN55024，CISPR24，EN300386，KN24 |
|
环境因素 |
减少有害物质（RoHS），包括指令2011/65 / EU |
|
电信公司 |
通用语言设备标识符（CLEI）代码 |
|
美国政府认证 |
USGv6和IPv6就绪徽标 |
|
连接器和接口 |
|
|
以太网接口 |
10BASE-T端口：RJ-45连接器，2对3、4或5类非屏蔽双绞线（UTP）电缆 |
|
100BASE-TX端口：RJ-45连接器，2对5类UTP电缆 |
|
|
1000BASE-T端口：RJ-45连接器，4对5类UTP电缆 |
|
|
基于1000BASE-T SFP的端口：RJ-45连接器，4对5类UTP电缆 |
|
|
LED指示灯 |
每端口状态：链路完整性，禁用，活动，速度和全双工 |
|
系统状态：系统，PoE和链接速度 |
|
|
控制台电缆 |
CAB-CONSOLE-RJ45带RJ-45的6英尺控制台电缆 |
|
CAB-CONSOLE-USB控制台电缆6英尺，带有USB Type A和mini-B连接器 |
|
|
功率 |
使用附带的交流电源线将交流电源连接器连接到交流电源插座 |
