Cisco Catalyst 2960-X和2960-XR系列提供简单的设备入门，配置，监控和故障排除。这些完全管理的交换机可提供先进的第2层和第3层功能以及可选的以太网供电(PoE +)电源。它们旨在简化操作，降低总体拥有成本，通过智能服务实现可扩展，安全和节能的业务运营。这些交换机可提供增强的应用程序可见性，网络可靠性和网络弹性。

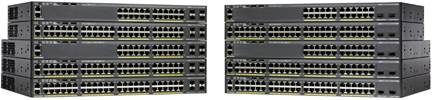

Cisco Catalyst 2960-X系列交换机
产品亮点
Cisco Catalyst 2960-X和2960-XR系列交换机具有以下特点：
● 24或48千兆以太网端口，具有线速转发性能
● 4个固定1千兆以太网小型可插拔（SFP）上行链路或2个固定10千兆以太网SFP +上行链路
● PoE +支持，功耗预算高达740W，永久PoE
● Cisco IOS LAN Base [1]或LAN Lite 1和Cisco IOS IP Lite [2]
● 具有Web UI的设备管理，通过蓝牙进行无线访问，命令行界面（CLI），简单网络管理协议（SNMP）以及RJ-45或USB控制台访问
● 使用CiscoPrime®，Cisco Network即插即用和Cisco DNA Center进行网络管理
● 使用FlexStack-Plus和FlexStack-Extended进行堆叠
● 具有路由访问（开放较短路径优先[OSPF]），静态路由和路由信息协议（RIP）的第3层功能
● 使用域名系统作为权威来源（DNS-AS）和完整（灵活）NetFlow的可见性
● 802.1X，串行端口分析器（SPAN）和网桥协议数据单元（BPDU）Guard的安全性
● 具有更高平均故障间隔时间（MTBF）和增强的有限终身保修
（E-LLW）的可靠性
● 可选双现场可更换电源2的弹性
电源
Cisco Catalyst 2960-X系列交换机支持外部冗余电源选项。这些交换机配有一个固定电源和一个外部冗余电源选件（Cisco冗余电源系统[RPS] 2300）。

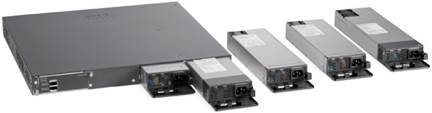

Cisco Catalyst 2960-XR系列交换机支持双冗余电源。默认情况下，这些开关随附一个电源。第二个电源可以在订购交换机时购买，也可以作为备用电源购买。这些电源具有内置风扇以提供冷却（图2）。
Cisco Catalyst 2960-XR系列电源
表1显示了2960-XR系列交换机中可用的不同电源和可用的PoE电源。表2列出了Cisco Catalyst 2960-X和2960-XR系列的PoE和PoE +电源容量。表3给出了具有不同电源组合的2960-XR系列的可用PoE和开关电源。
表1. Cisco Catalyst 2960-XR系列默认电源配置
|
产品编号 |
默认电源 |
可用的PoE电源 |
|
WS-C2960XR-24TS-I WS-C2960XR-48TS-I WS-C2960XR-24TD-I WS-C2960XR-48TD-I |
PWR-C2-250WAC |
- |
|
WS-C2960XR-24PD-I WS-C2960XR-48LPD-I WS-C2960XR-24PS-I WS-C2960XR-48LPS-I |
PWR-C2-640WAC |
370W |
|
WS-C2960XR-48FPD-I WS-C2960XR-48FPS-I |
PWR-C2-1025WAC |
740W |
表2. Cisco Catalyst 2960-X和2960-XR系列PoE和PoE +电源容量
|
模型 |
PoE +（IEEE 802.3at）端口的较大数量* |
PoE（IEEE 802.3af）端口的较大数量* |
可用的PoE电源（单个PS源） |
|
Cisco Catalyst 2960X-48FPD-L |
24个端口，较高30W |
48端口高达15.4W |
740W |
|
Cisco Catalyst 2960X-48LPD-L |
12个端口高达30W |
24端口高达15.4W |
370W |
|
Cisco Catalyst 2960X-24PD-L |
12个端口高达30W |
24端口高达15.4W |
370W |
|
Cisco Catalyst 2960X-48FPS-L |
24个端口，较高30W |
48端口高达15.4W |
740W |
|
Cisco Catalyst 2960X-48LPS-L |
12个端口高达30W |
24端口高达15.4W |
370W |
|
Cisco Catalyst 2960X-24PS-L |
12个端口高达30W |
24端口高达15.4W |
370W |
|
Cisco Catalyst 2960X-24PSQ-L |
3个端口高达30W |
7个端口高达15.4W |
110W |
|
Cisco Catalyst 2960XR-48FPD-I |
24个端口，较高30W |
48端口高达15.4W |
740W |
|
Cisco Catalyst 2960XR-48LPD-I |
12个端口高达30W |
24端口高达15.4W |
370W |
|
Cisco Catalyst 2960XR-24PD-I |
12个端口高达30W |
24端口高达15.4W |
370W |
|
Cisco Catalyst 2960XR-48FPS-I |
24个端口，较高30W |
48端口高达15.4W |
740W |
|
Cisco Catalyst 2960XR-48LPS-I |
12个端口高达30W |
24端口高达15.4W |
370W |
|
Cisco Catalyst 2960XR-24PS-I |
12个端口高达30W |
24端口高达15.4W |
370W |
表3. Cisco Catalyst 2960-XR系列具有不同电源组合的PoE和交换机电源功能
|
主电源 |
二次电源 |
PoE +的可用功率 |
切换电源冗余 |
一个PS发生故障时可用的PoE功率 |
|
PWR-C2-250WAC |
- |
- |
没有 |
- |
|
PWR-C2-250WAC |
PWR-C2-250WAC |
- |
是 |
- |
|
PWR-C2-640WAC |
- |
370W |
没有 |
- |
|
PWR-C2-640WAC |
PWR-C2-640WAC |
370W |
是 |
370W |
|
PWR-C2-1025WAC |
- |
740W |
没有 |
- |
|
PWR-C2-1025WAC |
PWR-C2-1025WAC |
740W |
是 |
740W |
交换机型号和配置
Cisco Catalyst 2960-X系列交换机包含一个固定电源，可与Cisco IOS LAN Base或LAN Lite功能集一起使用。Cisco Catalyst 2960-XR系列交换机包括可现场更换的模块化电源，可以容纳第二个电源。2960-XR系列仅适用于Cisco IOS IP Lite功能集。表4和表5分别列出了2960-X和2960-XR系列的配置。
表4. Cisco Catalyst 2960-X系列配置
|
模型 |
10/100/1000以太网端口 |
上行接口 |
Cisco IOS软件映像 |
可用的PoE电源 |
FlexStack-Plus和FlexStack-Extended功能 |
|
Cisco Catalyst 2960X-48FPD-L |
48 |
2 SFP + |
局域网基地 |
740W |
ÿ |
|
Cisco Catalyst 2960X-48LPD-L |
48 |
2 SFP + |
局域网基地 |
370W |
ÿ |
|
Cisco Catalyst 2960X-24PD-L |
24 |
2 SFP + |
局域网基地 |
370W |
ÿ |
|
Cisco Catalyst 2960X-48TD-L |
48 |
2 SFP + |
局域网基地 |
- |
ÿ |
|
Cisco Catalyst 2960X-24TD-L |
24 |
2 SFP + |
局域网基地 |
- |
ÿ |
|
Cisco Catalyst 2960X-48FPS-L |
48 |
4 SFP |
局域网基地 |
740W |
ÿ |
|
Cisco Catalyst 2960X-48LPS-L |
48 |
4 SFP |
局域网基地 |
370W |
ÿ |
|
Cisco Catalyst 2960X-24PS-L |
24 |
4 SFP |
局域网基地 |
370W |
ÿ |
|
Cisco Catalyst 2960X-24PSQ-L |
24（8 PoE） |
2 SFP，2 10/100 / 1000BT |
局域网基地 |
110W |
- |
|
Cisco Catalyst 2960X-48TS-L |
48 |
4 SFP |
局域网基地 |
- |
ÿ |
|
Cisco Catalyst 2960X-24TS-L |
24 |
4 SFP |
局域网基地 |
- |
ÿ |
|
Cisco Catalyst 2960X-48TS-LL |
48 |
2 SFP |
LAN Lite |
- |
- |
|
Cisco Catalyst 2960X-24TS-LL |
24 |
2 SFP |
LAN Lite |
- |
- |
表5. Cisco Catalyst 2960-XR系列配置
|
模型 |
10/100/1000以太网端口 |
上行接口 |
Cisco IOS软件映像 |
可用的PoE电源 |
电源 |
FlexStack-Plus和FlexStack-Extended功能 |
|
Cisco Catalyst 2960XR-48FPD-I |
48 |
2 SFP + |
IP Lite |
740W |
1025WAC |
ÿ |
|
Cisco Catalyst 2960XR-48LPD-I |
48 |
2 SFP + |
IP Lite |
370W |
640WAC |
ÿ |
|
Cisco Catalyst 2960XR-24PD-I |
24 |
2 SFP + |
IP Lite |
370W |
640WAC |
ÿ |
|
Cisco Catalyst 2960XR-48TD-I |
48 |
2 SFP + |
IP Lite |
- |
250WAC |
ÿ |
|
Cisco Catalyst 2960XR-24TD-I |
24 |
2 SFP + |
IP Lite |
- |
250WAC |
ÿ |
|
Cisco Catalyst 2960XR-48FPS-I |
48 |
4 SFP |
IP Lite |
740W |
1025WAC |
ÿ |
|
Cisco Catalyst 2960XR-48LPS-I |
48 |
4 SFP |
IP Lite |
370W |
640WAC |
ÿ |
|
Cisco Catalyst 2960XR-24PS-I |
24 |
4 SFP |
IP Lite |
370W |
640WAC |
ÿ |
|
Cisco Catalyst 2960XR-48TS-I |
48 |
4 SFP |
IP Lite |
- |
250WAC |
ÿ |
|
Cisco Catalyst 2960XR-24TS-I |
24 |
4 SFP |
IP Lite |
- |
250WAC |
ÿ |
