型号:WS-C3850-12S-S
-
类型:Catalyst 3850交换机
-
其他:Cisco Catalyst C3850-12S交换机3 - 12层SFP - IP基础 - 无线控制器 - 可管理堆叠
WS-C3850-12S-S概述
Cisco Catalyst WS-C3850-12S-S是下一代企业级可堆叠交换机,集成了12个SFP端口的IP基础功能集。
产品规格
|
产品代码 |
WS-C3850-12S-S |
|
机箱类型 |
1 RU |
|
功能集 |
IP基地 |
|
网络SFP上行链路模块选择 |
C3850-NM-4-1G/C3850-NM-2-10G |
|
端口 |
具有Flexible Netflow功能的12个SFP以太网光纤连接端口 |
|
支持堆叠数量 |
9 |
|
堆栈带宽 |
480Gbps |
|
转发性能 |
68.4Mpps |
|
切换容量 |
68Gbps |
|
内存 |
4G |
|
闪存 |
2G |
|
外形尺寸 |
44.5厘米×45.0厘米×4.45厘米 |
|
包裹重量 |
17.49公斤 |
产品详情

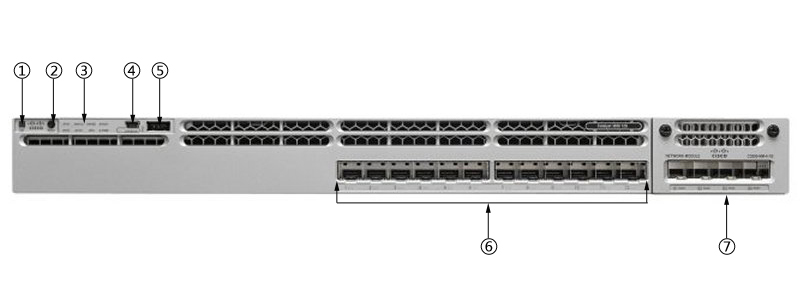

WS-C3850-12S-S交换机的前面板
|
① |
UID(蓝色信标) |
|
② |
模式按钮 |
|
③ |
状态指示灯 |
|
④ |
USB mini-B型(控制台)端口 |
|
⑤ |
USB Type A存储端口 |
|
⑥ |
12个SFP端口 |
|
⑦ |
网络SFP上行链路模块插槽 |
状态LED包括STAT(状态),DUPLX(双工),SPEED,STACK,SYST(系统),ACTV(有效)和S-PWR(堆叠电源)。
交换机支持一个热插拔网络模块,该模块提供上行链路端口以连接到其他设备。只能在安装网络模块或空白模块的情况下操作交换机。

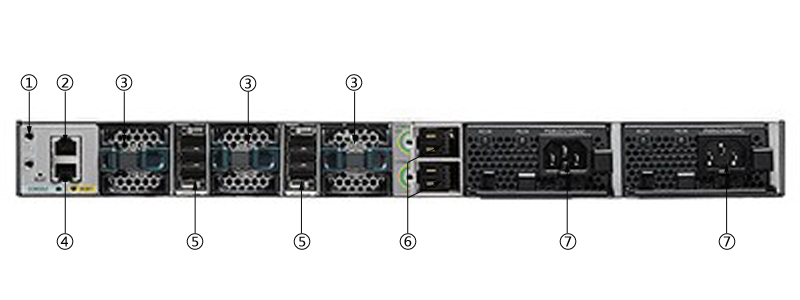

WS-C3850-12S-S交换机的后面板

|
① |
接地连接器 |
|
② |
CONSOLE(RJ-45控制台端口) |
|
③ |
风扇模块 |
|
④ |
MGMT端口 |
|
⑤ |
UStackWise端口连接器 |
|
⑥ |
StackPower连接器 |
|
⑦ |
电源模块 |

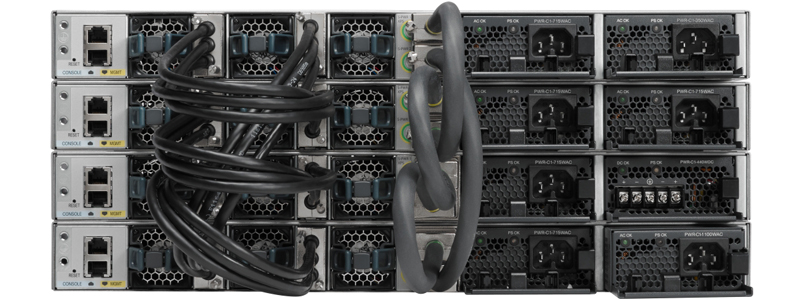

WS-C3850-12S-S堆叠
为了与LAN基本功能集进行堆叠,WS-C3850-12S-S需要从CLI以LAN基本模式进行配置。
