思科IE3000-8TC Cisco IE 3000 Switch, 8 10/100 + 2 T/SFP 工业交换机 Cisco IE3000-8TC 8个10/100以太网端口和2个双重用途上行链路端口(每个双重用途上行链路端口都有一个10/100/1000以太网端口和一个基于SFP的千兆以太网端口，一次激活一个端口) 每个交换机支持2个Cisco IEM-3000-8TM=模块、1个Cisco IEM-3000-8FM=模块，或1个Cisco IEM-3000-8TM=模块和1个Cisco IEM-3000-8FM=模块 、 可配电源PWR-IE50W-AC或者PWR-IE3000-AC。
产品报价
| 项目 | 型号 | 产品描述 | ||||
| 产品 | IE-3000-8TC | Cisco IE 3000 Switch, 8 10/100 + 2 T/SFP | ||||
| 服务 | CON-SNT-IE38TC | SNTC-8X5XNBD Cisco IE3000 Switch, 8 10/100 + 2 T/SFP | ||||
Cisco IE-3000-8TC：工业以太网交换机，带8个10/100以太网端口和2个双重用途上行链路端口
Cisco IEM-3000-8TM=：用于Cisco IE3000-4TC和Cisco IE3000-8TC的扩展模块，带8个10/100以太网端口
Cisco IEM-3000-8SM=：用于Cisco IE3000-4TC和Cisco IE3000-8TC的扩展模块，带8个SFP端口
Cisco PWR-IE3000-AC=：支持交流和扩展直流电源输入的扩展模块
Cisco PWR-IE50W-AC= ：支持交流和扩展直流电源输入的扩展模块
基于Cisco IOS软件的Cisco IE3000系列软件，提供了一套丰富的智能服务，支持高可用性、服务质量(QoS)和安全特性。
基于SFP的上行链路端口支持范围广泛的工业级SFP收发器，包括1000BASE-SX、1000BASE-LX、1000BASE-ZX、100BASE-FX和100BASE-LX10。
产品性能
|
Description |
Specification |
|
Performance |

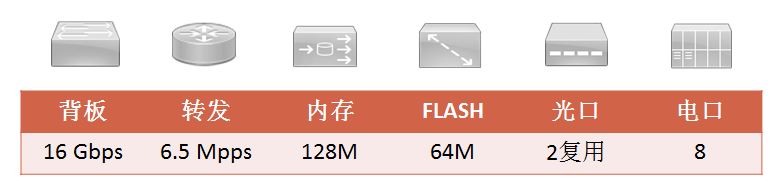

● Wire-speed switching, 16 Gbps switching fabric
● Forwarding rate based on 64-byte packets: 6.5 Mpps
● 128 MB DRAM
● 64 MB Compact Flash memory
● Configurable up to 8000 MAC addresses (Layer 2)
● Configurable up to 2000 MAC addresses (Layer 3)
● Configurable up to 256 IGMP multicast groups (Layer 2)
● Configurable up to 1000 IGMP groups and multicast routes (Layer 3)
● Configurable up to 3,000 unicast routes (Layer 3)
● Support jumbo frames up to 9018 bytes on Gigabit uplink port and mini-jumbo frame (system MTU) up to 1998 bytes on both 10/100 and 10/100/1000 ports
|
|
Connectors and cabling |
● 10BASE-T ports: RJ-45 connectors, two-pair Category 3, 4, or 5 unshielded twisted-pair (UTP) cabling
● 100BASE-TX ports: RJ-45 connectors, two-pair Category 5 UTP cabling
● 1000BASE-T ports: RJ-45 connectors, four-pair Category 5 UTP cabling
● 1000BASE-SX, -LX/LH, -ZX SFP-based ports: LC fiber connectors (single/multimode fiber)
● 100BASE-LX10, -FX: LC fiber connectors (single/multimode fiber)
|
|
Indicators |
● Per-port status LED: Link integrity, disabled, activity, speed, full-duplex indications
● System-status LED: System, link status, link duplex, link speed, indications
|
|
Dimensions (H x W x D) |
● Cisco IE-3000-4TC, Cisco IE-3000-4TC-E: 6.0”W x 5.8”H x 4.4”D (152mm W x 147mm H x 112mm D)
● Cisco IE-3000-8TC, Cisco IE-3000-8TC-E: 6.0”W x 5.8”H x 4.4”D (152mm W x 147mm H x 112mm D)
● Cisco IEM-3000-8TM=: 3.5”W x 5.8”H x 4.4”D (89mm W x 147mm H x 112mm D)
● Cisco IEM-3000-8FM=: 3.5”W x 5.8”H x 4.4”D (89mm W x 147mm H x 112mm D)
● Cisco IEM-3000-4SM=: 3.5”W x 5.8”H x 4.4”D (89mm W x 147mm H x 112mm D)
● Cisco IEM-3000-8SM=: 3.5”W x 5.8”H x 4.4”D (89mm W x 147mm H x 112mm D)
● Cisco IEM-3000-4PC=: 3.5”W x 5.8”H x 4.4”D (89mm W x 147mm H x 112mm D)
● Cisco IEM-3000-4PC-4TC=: 3.5”W x 5.8”H x 4.4”D (89mm W x 147mm H x 112mm D)
● Cisco PWR-IE50W-AC=: 2.0”W x 5.8”H x 4.4”D (51mm W x 147mm H x 112mm D)
● Cisco PWR-IE50W-AC-IEC=: 2.0”W x 5.8”H x 4.4”D (51mm W x 147mm H x 112mm D)
● Cisco PWR-IE65W-PC-AC=: 2.6”W x 5.9”H x 4.6”D (66mm W x 150mm H x 117mm D)
● Cisco PWR-IE65W-PC-DC=: 2.6”W x 5.9”H x 4.6”D (66mm W x 150mm H x 117mm D)
|
|
Weight |
● Cisco IE-3000-4TC, Cisco IE-3000-4TC-E: 4.4 lb (2.0 kg)
● Cisco IE-3000-8TC, Cisco IE-3000-8TC-E: 4.4 lb (2.0 kg)
● Cisco IEM-3000-8TM=: 2.2 lb (1.0 kg)
● Cisco IEM-3000-8FM=: 3.2 lb (1.45 kg)
● Cisco IEM-3000-4SM=: 2.5 lb (1.1 Kg)
● Cisco IEM-3000-8SM=: 3.0 lb (1.38 Kg)
● Cisco IEM-3000-4PC=: 2.4 (1.08 Kg)
● Cisco IEM-3000-4PC-4TC=: 2.5 (1.16 Kg)
● Cisco PWR-IE50W-AC=: 1.4 lb (0.65 kg)
● Cisco PWR-IE50W-AC-IEC=: 1.4 lb (0.65kg)
● Cisco PWR-IE65W-PC-DC=: 2.6 (1.18 Kg)
● Cisco PWR-IE65W-PC-AC=: 2.7 (1.24 Kg)
|
|
Operating Environment |
Operating temperature: -40C to +75C ● -40C to +70C (Vented Enclosure – 40 LFM Air Flow)
● -40C to +60C (Sealed Enclosure – 0 LFM Air Flow)
● -24C to +75C (Fan or Blower equipped Enclosure – 200 LFM Air Flow)
● -40C to +85C (IEC 60068-2-2 Environmental Type Testing – 16 hours)
● Storage temperature: -40C to +85C
● Operating relative humidity: 10 to 95% (non-condensing)
● Operating altitude: Up to 13,000 ft (3963m)
● Storage altitude: Up to 15,000 ft (4573m)
|
|
Mean time between failure (MTBF) |
● Cisco IE-3000-4TC, Cisco IE-3000-4TC-E: 363,942
● Cisco IE-3000-8TC, Cisco IE-3000-8TC-E: 329,451
● Cisco IEM-3000-8TM=: 926,999
● Cisco IEM-3000-8FM=: 264,689
● Cisco IEM-3000-4SM=: 8,887,990
● Cisco IEM-3000-8SM=: 7,732,890
● Cisco IEM-3000-4PC=: 1,494,990
● Cisco IEM-3000-4PC-4TC=: 1,291,440
● Cisco PWR-IE50W-AC=: 1,662,359
● Cisco PWR-IE50W-AC-IEC=: 1,662,359
● Cisco PWR-IE65W-PC-DC=: 2,468,430
● Cisco PWR-IE65W-PC-AC=: 2,488,401
|
Cisco IE3000-4TC
4个10/100以太网下行链路端口和2个双重用途上行链路端口（每个双重用途上行链路端口都有一个10/100/1000以太网端口和一个基于SFP的千兆以太网端口，一次激活一个端口）
每个交换机支持2个Cisco IEM-3000-8TM=模块、1个Cisco IEM-3000-8FM=模块，或1个Cisco IEM-3000-8TM=模块和1个Cisco IEM-3000-8FM=模块
Cisco IE-3000-8TC
8个10/100以太网端口和2个双重用途上行链路端口（每个双重用途上行链路端口都有一个10/100/1000以太网端口和一个基于SFP的千兆以太网端口，一次激活一个端口）
每个交换机支持2个Cisco IEM-3000-8TM=模块、1个Cisco IEM-3000-8FM=模块，或1个Cisco IEM-3000-8TM=模块和1个Cisco IEM-3000-8FM=模块
Cisco IEM-3000-8TM=
用于Cisco IE3000-4TC和Cisco IE3000-8TC交换机的扩展模块，8个10/100 TX端口
Cisco IEM-3000-8FM=
用于Cisco IE3000-4TC和Cisco IE3000-8TC交换机的扩展模块，8个100 FX端口
Cisco PWR-IE3000-AC=
用于Cisco IE3000-4TC和Cisco IE3000-8TC交换机的扩展电源模块，支持110/220VAC和90-300VDC (基本交换机支持18VDC-60VDC)
工业以太网应用
全新Cisco IE3000系列是支持多种工业以太网应用的理想产品：
工业自动化：Cisco IE3000的设计支持丰富的自动化领域工业以太网协议。Cisco IE3000采用了可编程逻辑控制器(PLC)机型设计，具有扩展的环境参数、对流冷却、DIN轨道安装、冗余24VDC/48VDC电源输入、告警继电器和浪涌/噪音抗干扰性等特性。Cisco IE3000软件和配置工具支持简单设置，适用于多个工业以太网应用，包括Ethernet/IP、ProfiNet、Modbus TCP、FoundationFieldbus 高速以太网(FFB HSE)等。在建议用于这些协议的默认模板中，指定了组播控制、流量优先级划分和安全特性。
ITS：Cisco IE3000支持ITS和其他用于室外视频和流量传输或交通运输系统控制的应用。该交换机支持NEMA TS-2法规遵从性、多种千兆光纤上行链路，以及交流和直流电源输入选项，而Cisco IOS软件则支持关键ITS特性，包括虚拟局域网(VLAN)、QoS、IGMP监听和安全访问控制列表(ACL)等。
变电站：Cisco IE3000完全符合变电站自动化规范，包括IEC61850和IEEE1613。该交换机支持高速环网恢复；光纤接入和上行链路端口；以及交流、48V直流和125V直流电源输入选项，适用于变电站环境。
其他应用：Cisco IE3000适用于铁路、军用环境、城域以太网，以及其他需要独特环境参数、机型或电源输入的恶劣环境中的应用。
表1提供了Cisco IE3000系列的特性和优势。表2为硬件规格，表3为电源规格，表4列出了支持的管理和其他标准，表5则提供了安全性和法规遵从性信息。
专为工业应用而设计：
扩展的温度范围、振动、冲击和浪涌，以及额定噪音抗干扰性都符合自动化、ITS和变电站环境的规定。
紧凑的PLC式机型适合部署在工业环境中。
DIN轨道、墙壁和19”机架安装选项能部署在各种控制系统中。
24/48/125VDC和100-220VAC电源输入选项能满足工业以太网应用范围广泛的电源要求。
多达300种部署配置，支持多种接入端口密度、铜缆和光纤上行链路、光纤接入端口和电源输入，提供了部署灵活性。
支持SFP模块，提供了支持100BASE-LX、100BASE-FX、1000BASE-SX、1000BASE-LX和1000BASE-ZX选项的上行链路连接。
能使用告警继电器触点来连接外部告警系统。
便的部署、管理和更换：
思科快速安装--通过Web浏览器简化了初始配置，无需较为复杂的终端模拟程序。
Cisco Smartports模板提供了建议配置来应用默认全局或接口级宏的选项，使用户能轻松地将交换机设置为针对特定应用进行了优化的配置。
EtherNet/IP Smartports模板使用户只需按下一个按键，即能获得针对这些工业以太网协议的优化设置。
可插拔闪存使交换机更换快速、简便。内存能从一个交换机移动到另一交换机，因此无需重新配置软件特性，即能完成交换机更换。
支持CIP管理对象。这其中包括一个提供主要以太网交换机特性的定制档案。Cisco IE3000能通过基于CIP的管理工具管理，支持用户使用单一工具来管理整个工业自动化系统。
PROFINET IO使Cisco IE3000能和PROFINET自动化控制器和IO设备交换数据、告警和诊断信息。
通过SNMP（v1/v2/v3）支持，能借助CiscoWorks等传统IT管理工具来进行管理。
思科网络助理软件是一个基于Windows的免费应用，能简化用户数目不超过250名的网络管理。它支持Cisco IE3000和范围广泛的Cisco Catalyst智能交换机。凭借思科网络助理，用户能够管理Cisco Catalyst交换机，并启动思科集成多业务路由器和Cisco Aironet WLAN接入点的设备管理器。配置向导只需要用户输入少量信息，就能自动地配置交换机，使其以较优的方式处理不同类型的流量：控制、语音、视频、组播和高优先级数据。
可用性和可扩展性：
虚拟局域网(VLAN)能对网络进行逻辑分区，以便优化带宽使用。
QoS对数据进行分类和划分优先级，保证关键任务数据的传输。
IGMPv3监听功能让客户端能够迅速地加入或者退出组播流，使带宽密集型流量只限提供给发出请求的用户。另一查询器允许此操作在纯第二层环境中进行。
IGMP过滤能过滤出非授权用户并限制每端口的并发组播流数，以提供组播验证。
基于单个端口的广播、组播和单播风暴控制能够防止发生故障的基站降低整个系统的性能。
IEEE 802.1d生成树协议支持冗余的骨干网连接和无环路的网络，从而能够简化网络配置，提高容错性。
REP为多达200个节点提供网络冗余性，收敛时间不超过50ms。
安全性：
带VLAN分配功能、访客VLAN和语音VLAN的IEEE 802.1x支持基于端口的动态安全性，提供用户身份验证。
用于第二层接口、基于端口的ACL能在各交换机端口上应用安全策略。
MAC地址过滤能通过一个匹配MAC地址来防止转发任意类型的数据包。
SSHv2和SNMPv3能够通过在Telnet和SNMP会话中加密管理员流量来提供网络安全。由于美国出口法律的限制，SSHv2和SNMPv3的加密版本需要一种特殊的加密软件镜像。
TACACS+和RADIUS身份验证能对交换机进行集中控制，并防止未经授权的用户更改配置。
MAC地址通知使管理员能在网络添加或者删除用户时获得通知。
DHCP监听使管理员能确保IP到MAC地址的一致镜像。这能用于防止企图破坏DHCP捆绑数据库的攻击，并对进入交换机端口的DHCP流量进行限速。
DHCP接口跟踪程序(option 82)在主机IP地址请求中增加了交换机端口ID。
端口安全性可根据MAC地址，保护对某个接入或者汇聚端口的访问权限。
在一段特定的时间之后，老化功能会将MAC地址从交换机中删除，以便让另外一个设备连接到同一个端口。
可信边界能在具有IP电话时信任QoS优先级设置，并在IP电话拆除后禁用信任设置，由此防止恶意用户篡改网络中的优先级划分策略。
支持多达512个ACL，有两种类别：安全性(384个安全ACL项和128个QoS策略)，以及QoS (128个安全ACL项和384个QoS策略)。
