Cisco® Catalyst® 3850 系列是下一代企业级堆叠式接入层交换机，可在单一平台上完全融合有线与无线方式。思科的新统一接入数据层 (UADP) 专用集成电路 (ASIC) 为交换机提供电力，并可实现统一的有线与无线策略实施、应用可见性、灵活性和应用优化。此融合建立在新的改进的 Cisco StackWise-480 的恢复能力上。Cisco Catalyst 3850 系列交换机支持全面的 IEEE 802.3at 增强型以太网供电 (PoE+)、模块化和现场可换网络模块、冗余风扇和电源。
产品概述
- 集成无线局域网控制器功能包括：
- 每个交换机较高 40G 的无线容量（48 端口型号）
- 每个交换实体（交换机或堆叠）支持多达 50 个访问点和 2000 个无线客户端
- 24 和 48 10/100/1000 数据和 PoE+ 型号，带节能以太网 (EEE)
- Cisco StackWise-480 技术具有可扩展性和恢复能力，并提供 480 Gbps 的堆叠吞吐量
- Cisco StackPower™ 技术为堆叠成员提供电源堆叠，以实现电源冗余。
- 3 个可选上行链路模块，带 4 个千兆位以太网端口、2 个万兆位以太网端口或 4 个万兆位以太网端口
- 双冗余模块化电源和 3 个模块化风扇提供冗余
- 完全的 802.3at (PoE+)，所有端口均提供 30W 功率，1 个机架单元 (RU) 外形
- 对 IPv4 和 IPv6 路由的软件支持、组播路由、模块化服务质量 (QoS)、Flexible NetFlow (FNF) 版本 9 和增强型安全功能
- 跨所有许可级别的单个通用思科 IOS® 软件映像，为软件功能提供简单的升级路径
交换机配置
所有交换机都随附四种电源之一（350W 交流电源、715W 交流电源、1100W 交流电源或 440W 直流电源）。
图 1 显示 Cisco Catalyst 3850-X 系列交换机。
图 1. Cisco Catalyst 3850 系列交换机
表 1 列出 Cisco Catalyst 3850-X 系列的配置。
表 1. Cisco Catalyst 3850-X 系列的配置
| 型号 | 10/100/1000 以太网总端口数 | 默认的交流电源 | 可达 PoE 功率 | StackPower |
|---|---|---|---|---|
| WS-C3850-24T | 24 | 350WAC | - | 是 |
| WS-C3850-48T | 48 | |||
| WS-C3850-24P | 24 PoE+ | 715WAC | 435W | |
| WS-C3850-48P | 48 PoE+ | |||
| WS-C3850-48F | 48 PoE+ | 1100WAC | 800W |
网络模块
Cisco Catalyst 3850 系列交换机支持 3 种可选上行链路端口网络模块。默认交换机配置不包括上行链路模块。购买交换机时，客户可从表 2 所述网络模块中进行灵活选择。
图 2 列出各种网络模块：
- 带小型封装热插拔 (SFP) 的 4 个千兆位以太网
- 带 SFP+ 的 2 个万兆位以太网或带 SFP 的 4 个千兆位以太网
- 带 SFP+ 的 4 个万兆位以太网（仅受 48 端口型号支持）

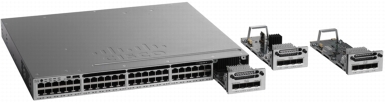

图 2. 带 4 个千兆位以太网、2 个万兆位以太网 SFP+ 或 4 个万兆位以太网 SFP+ 接口的网络模块
表 2. 网络模块数量和说明
| 产品编号 | 产品说明 |
|---|---|
| C3850-NM-4-1G | 4 个千兆位以太网网络模块 |
| C3850-NM-2-10G | 4 个千兆位以太网/2 个万兆位以太网网络模块 |
| C3850-NM-4-10G | 4 个千兆位以太网/4 个万兆位以太网网络模块 |
C3850-NM-4-10G 模块仅受 48 端口型号支持。
SFP+ 接口同时支持万兆位以太网和千兆位以太网端口。客户可以在业务需求发生变化时利用在千兆位以太网 SFP 中的投资并升级到万兆位以太网，而不必对访问交换机进行全面升级。3 个网络模块均为热插拔型，可按表 3 所示的任何组合使用。
| 接口选件 | ||
|---|---|---|
| 网络模块 | 万兆位以太网 SFP+ 端口 | 千兆位以太网 SFP 端口 |
| 4 个千兆位以太网 | 0 | 4 |
| 4 个千兆位以太网/2 个万兆位以太网网络模块 | 2 | 0 |
| 0 | 4 | |
| 1 | 2 | |
| 4 个千兆位以太网/4 个万兆位以太网网络模块 | 4 | 0 |
| 0 | 4 | |
| 2 | 2 | |
| 3 | 1 | |
| 1 | 3 | |
双冗余模块化电源
Cisco Catalyst 3850 系列交换机支持双冗余电源。交换机默认会附带一个电源，可以在订购交换机时或之后另外购买电源。如果只安装一个电源，电源应始终位于电源托架 1 中。交换机还随附 3 个可现场更换的风扇。（见图 3。）

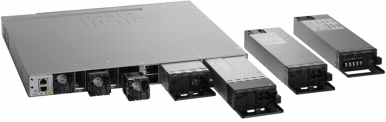

图 3. 双冗余电源
表 4 显示这些交换机中提供的不同电源以及可达 PoE 功率。
表 4. 电源型号
| 型号 | 默认电源 | 可达 PoE 功率 |
|---|---|---|
| 24 端口数据交换机 | PWR-C1-350WAC | - |
| 48 端口数据交换机 | ||
| 24 端口 PoE 交换机 | PWR-C1-715WAC | 435W |
| 48 端口 PoE 交换机 | ||
| 48 端口全 PoE 交换机 | PWR-C1-1100WAC | 800W |
除表 4 列出的电源外，所有型号的交换机还可选择一个 440W 直流电源作为备件（需单独订购）。该直流电源还提供 PoE 功能，可实现较大的灵活性（请参考表 5，了解可用 PoE 预算和直流电源）。客户可以在 2 个可用电源插座上混合并匹配交流电源和直流电源。任何交换机上都可以安装这些电源。
表 5. 可与直流电源配合使用的 PoE
| 型号 | 440W 直流电源数 | 总可用 PoE 预算 |
|---|---|---|
| 24 端口 PoE 交换机 | 1 | 220W |
| 2 | 660W | |
| 48 端口 PoE 交换机 | 1 | 185W |
| 2 | 625W |
增强型以太网供电 (PoE+)
除了 PoE (IEEE 802.3af) 之外，Cisco Catalyst 3850 系列交换机还支持 PoE+（IEEE 802.3at 标准），在每个端口可提供较高 30W 的功率。Cisco Catalyst 3850 系列交换机适合于包含思科 IP 电话、Cisco Aironet® 无线局域网 (WLAN) 接入点或任何符合 IEEE 802.3at 标准的终端设备的部署，可降低总拥有成本。有了 PoE，就无需为每个支持 PoE 的设备提供插墙式电源，也无需购置更多电缆和设计更多电路，而这些需要在传统的 IP 电话和 WLAN 部署中是无法避免的。表 6 列出了不同的 PoE 需求所对应的电源组合。
表 6. PoE 和 PoE+ 的电源要求
| 24 端口 PoE 交换机 | 48 端口 PoE 交换机 | |
|---|---|---|
| 所有端口上的 PoE（每个端口 15.4W） | 1 个 PWR-C1-715WAC | 1 个 PWR-C1-1100WAC 或 2 个 PWR-C1-715WAC |
| 所有端口上的 PoE+（每个端口 30W） | 1 个 PWR-C1-1100WAC 或 2 个 PWR-C1-715WAC | 2 个 PWR-C1-1100WAC 或 1 个 PWR-C1-1100WAC 和 1 个 PWR-C1-715WAC |
