MSR 30系列路由器WEB界面配置图解

  H3C MSR 30 系列路由器是华三通信技术有限公司自主开发的、面向企业级网络的产品。根据网络规模的不同,MSR 30 系列路由器既可以在中小型企业网中担当核心路由器,也可以在大的企业中担当分支网络的接入路由器,同时适合在电信管理网、计费网等电信级网络中应用。MSR 30 系列路由器采用模块化结构,提供了多种可选配的SIC(Smart Interface Card)接口卡和MIM(Multi-funtional InterfaceModule)接口卡。

  MSR 30-16与MSR20系列路由器相比,支持的模块种类不仅可以全面兼容MSR20系列,还可以支持MIM高度密接口模块,提供高密度和高性能的接口。支持的模块种类达到数百种,同样也是业界对模块支持较多的路由器。

  30-16路由器WEB配置界面H3C MSR

  企业级和消费级的产品无论在性能上还是用途上,都会有较大的差别,以往的家用级路由器(无线路由器)的WEB配置界面都会有一个出厂时固定的IP地址,但今天这款MSR 30-16却并不是这样的,我们需要使用命令行来配置(用console口配置)。

  注:我们事先已经将Ethernet0/0的地址调试为:172.16.9.161 、子网掩码为:225.225.0.0

将硬件设施连接好后,在IE地址栏处输入IP地址:172.16.9.161进入WEB界面窗口,敲击默认用户名和密码回车就会进入调制界面。



功能强大 H3C 30-16路由配置界面介绍



  路由器配置界面截图



功能强大 H3C 30-16路由配置界面介绍



  基本配置信息



功能强大 H3C 30-16路由配置界面介绍



  接口配置信息(WAN口)

  在上图中可以看到之前对WAN口进行的设置信息,例如:IP地址、子网掩码等。

  在接口设置里还有VLAN口的设置选项,方便控制和管理。



功能强大 H3C 30-16路由配置界面介绍

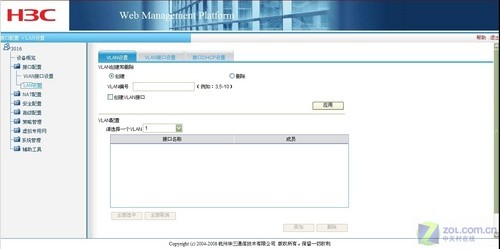

  VLAN口配置信息截图



功能强大 H3C 30-16路由配置界面介绍

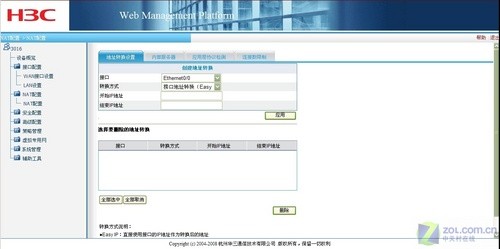

  NAT配置信息截图



功能强大 H3C 30-16路由配置界面介绍

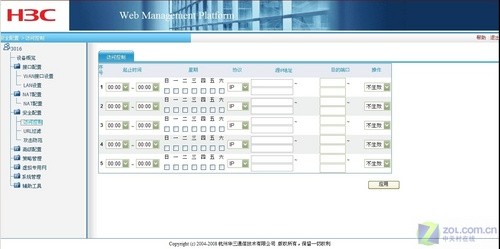

  安全配置中的访问控制配置界面



功能强大 H3C 30-16路由配置界面介绍

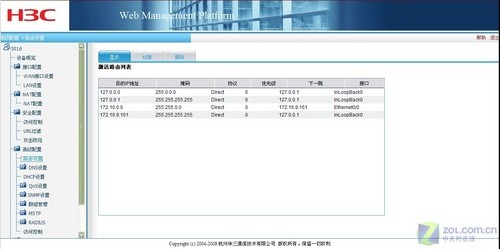

  路由设置界面

  在路由设置界面中,可以看到激活的路由列表。



功能强大 H3C 30-16路由配置界面介绍
功能强大 H3C 30-16路由配置界面介绍



  域名解析设置和ACL IPv4配置界面信息



功能强大 H3C 30-16路由配置界面介绍

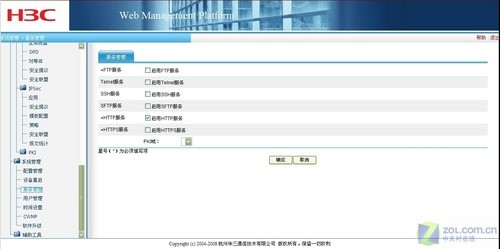

  服务管理配置界面截图

  H3C MSR 30-16路由器的WEB配置界面就是上面这些,界面风格简洁、饱满,功能按键设置合理。

  OCE模块的WEB配置界面

  下面来介绍OCE模块的WEB配置界面,首先了解什么是OCE:OCE开放通信引擎具有模块和服务器2种硬件形态,分别为MIM-OCE、FIC-OCE 模块,以及OCE 8200 服务器,基于Linux 操作系统平台,可以为用户提供IPPBX、Conference 和即时通信业务。

  和MSR 30-16路由器一样,输入特定IP:172.16.9.160回车,进入WEB配置界面登陆口,敲击默认用户名和密码进入。



功能强大 H3C 30-16路由配置界面介绍

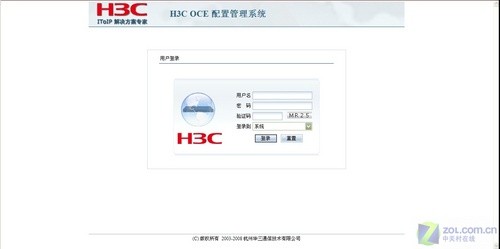

  登陆界面

  正确登陆之后,会出现新的页面,分别显示的是:IP-PBX、会议和即时通讯,我们可以选择要配置的选项点击。



功能强大 H3C 30-16路由配置界面介绍

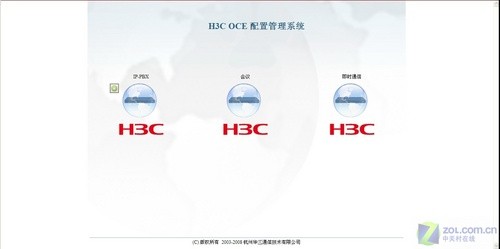

  IP-PBX、会议和即时通讯页面



功能强大 H3C 30-16路由配置界面介绍

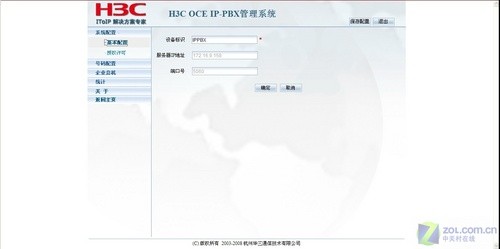

  IP-PBX-基本配置信息



功能强大 H3C 30-16路由配置界面介绍
功能强大 H3C 30-16路由配置界面介绍



  IP-PBX-用户号码和中继号码信息



功能强大 H3C 30-16路由配置界面介绍

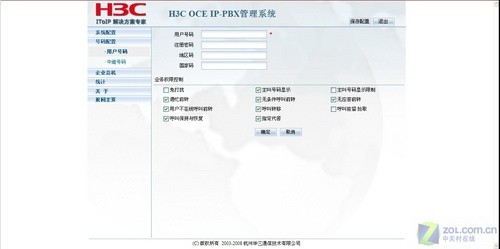

  IP-PBX-用户业务控制权限设置



功能强大 H3C 30-16路由配置界面介绍

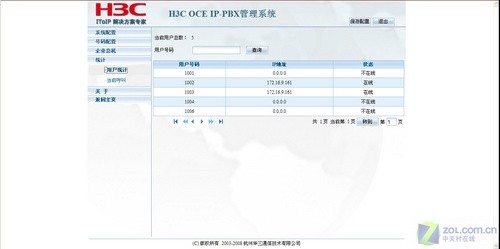

  IP-PBX-用户统计信息

  上面的截图是IP-PBX下的WEB界面配置介绍,网络管理员可以很轻松地完成管理工作。

  下面一起看一下即时通信里都有些什么。这是分为两部分登陆的,一个是企信通管理员身份,另一个是企业(zol)管理员身份,首先来看企信通管理员身份来登陆,用户名和密码还是一样的(默认:admin、888888)。



功能强大 H3C 30-16路由配置界面介绍

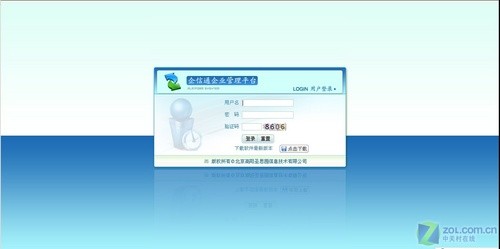

  即时通信-登陆界面截图



功能强大 H3C 30-16路由配置界面介绍

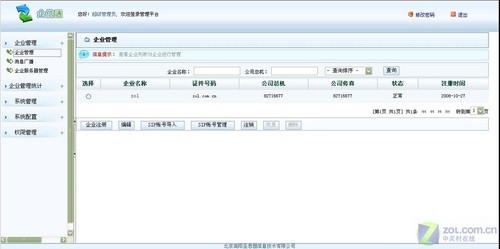

  即时通信-企业管理配置界面



功能强大 H3C 30-16路由配置界面介绍

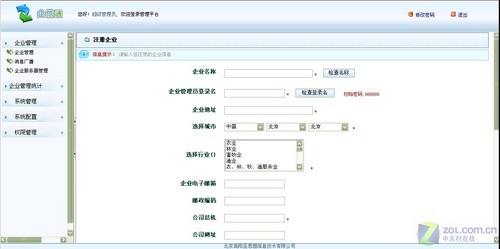

  即时通信-注册企业配置界面



功能强大 H3C 30-16路由配置界面介绍
功能强大 H3C 30-16路由配置界面介绍



  即时通信-帐号配置界面截图



功能强大 H3C 30-16路由配置界面介绍

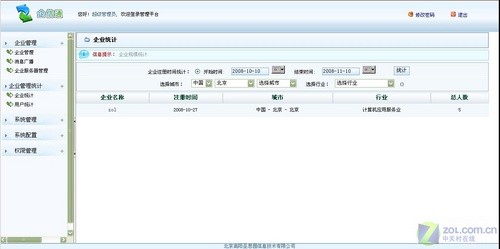

  即时通信-企业统计配置界面



功能强大 H3C 30-16路由配置界面介绍

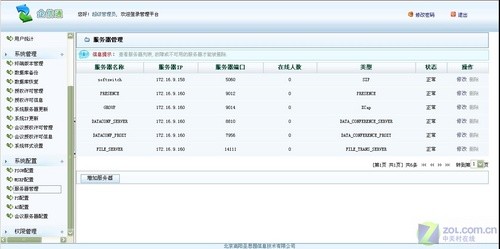

  即时通信-服务器管理配置界面

  下面是一些其它的配置界面截图



功能强大 H3C 30-16路由配置界面介绍



  即时通讯-修改PS服务器设置界面



功能强大 H3C 30-16路由配置界面介绍
功能强大 H3C 30-16路由配置界面介绍

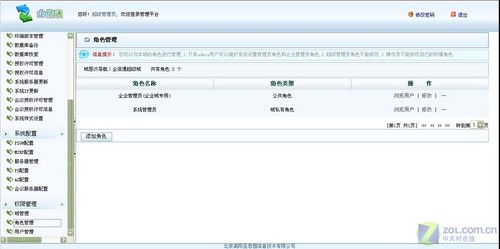

  即时通讯-会议服务器和角色管理

  下面是企业(zol)管理员身份登陆,由于是属于创建的用户,所以用户名和密码是管理员决定的。登陆步骤和之前的相同。



功能强大 H3C 30-16路由配置界面介绍



  即时通讯-zol-登陆界面



功能强大 H3C 30-16路由配置界面介绍



  即时通讯-zol-企业自助管理



功能强大 H3C 30-16路由配置界面介绍
功能强大 H3C 30-16路由配置界面介绍

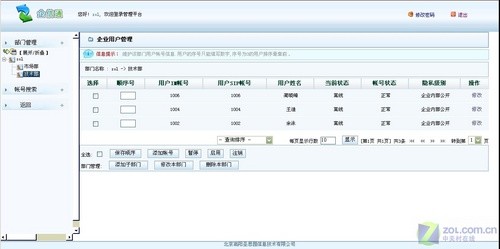

  即时通讯-zol-企业用户管理



功能强大 H3C 30-16路由配置界面介绍

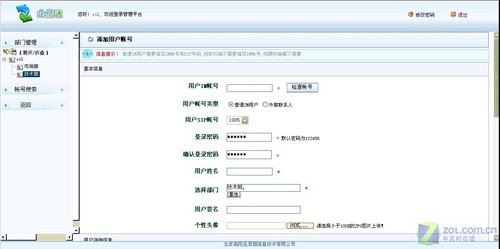

  即时通讯-zol-添加用户帐号

  在使用zol为用户名的配置界面里,可以对企业做管理,这其中包括:企业自助管理、企业用户统计、企业用户管理和权限管理。界面功能分区清晰,整体风格简约。

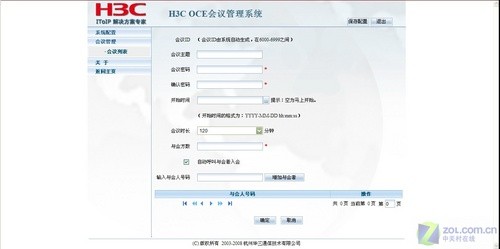

  较后还有会议配置界面,在这个会议系统里可以实现许多与会议相关的功能,这部分内容我们会在接下来的评测文章中详细介绍,这里先大概看一下WEB配置界面吧。



功能强大 H3C 30-16路由配置界面介绍





功能强大 H3C 30-16路由配置界面介绍
功能强大 H3C 30-16路由配置界面介绍
