思科单臂路由联通不同VLAN主机的方法

来源:未知 时间:2012-11-10 18:13

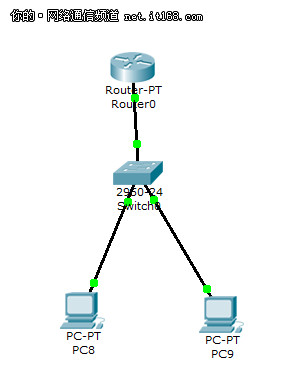

  在路由器上创建多个子接口和不同的VLAN连接,子接口是路由器物理接口上的逻辑接口。如图,当交换机收到VLAN1的计算机发送的数据帧后,从它的Trunk接口发送数据给路由器,由于该链路是Trunk 链路,帧中带有VLAN1的标签,帧到了路由器后,如果数据要转发到VLAN2上,路由器将把数据帧的VLAN1标签去掉,重新用VLAN2的标签进行封装,通过Trunk链路发送到交换机上的Trunk接口;交换机收到该帧,去掉VLAN2标签,发送给VLAN2上的计算机,从而实现了VLAN间的通信。



独臂路由,将两个不同Vlan下的主机联通



  ▲

  设置:

  PC8:

  IP: 172.16.1.1

  子网掩码:255.255.255.0

  网关:172.16.1.254

  PC9:

  IP:172.16.2.2

  子网掩码:255.255.255.0

  网关:172.16.2.254

  交换机设置:PC8在V1 PC9在V2,连接路由器FastEthernet0/0端口为trunk

  路由器设置:

  Router>

  Router>enable

  Router#configure terminal

  Enter configuration commands, one per line. End with CNTL/Z.

  Router(config)#int f0/0.1

  http://www.luyouqiwang.com/14791

  Router(config-subif)#encapsulation dot1q 1

  Router(config-subif)#no shutdown

  Router(config-subif)#ip address 172.16.1.254 255.255.255.0

  Router(config-subif)#exit

  Router(config)#int f0/0.2

  Router(config-subif)# encapsulation dot1q 2

  Router(config-subif)#no shutdown

  Router(config-subif)#ip address 172.16.2.254 255.255.255.0

  下载两主机可以相互ping通!
