400G光模块介绍

       由于对数据中心和云计算资源的需求不断增长,超大型公共云数据中心的发展得到了推动。全球数据流量的持续增长推动了数据中心从100G的发展到更高的速度,更大的带宽和更低的延迟。400G将是下一代骨干网升级和新建设的方向,它将成为数据中心的必然趋势。许多服务提供商已经开始部署400G网络建设计划,例如Cisco,Huawei等。在构建400G网络系统的过程中,400G光模块起着至关重要的作用。那么,什么是400G光模块?10G,25G,40G光模块有什么区别?

  什么是400G光模块?

  400G光模块也称为400G光模块,主要用于光电转换。电信号在发送端被转换为光信号,然后通过光纤发送。在接收端,光信号被转换成电信号。400G光模块的传输速率为400G,这是为了使网络市场从100M,1G,25G,40G适应100G,400G甚至1T而诞生的。400G光模块在构建400G网络系统中起着至关重要的作用。影响。

  400G光模块的标准和包装形式是什么?

  400G光模块主要有以下六种标准和包装形式。

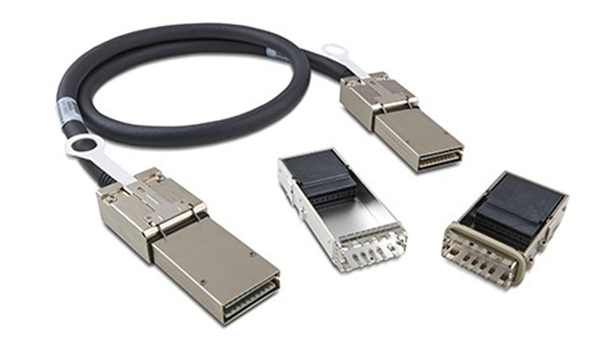

  OSFP



OSFP



  OSFP的全名是Octal Small Formfactor Pluggable,八进制表示8。该标准是新的接口标准,与现有的光电接口不兼容。它的尺寸为100.4 * 22.58 * 13 mm ^ 3,比QSFP-DD的尺寸稍大一些,而QSFP-DD则需要更大的PCB面积。电气接口的引脚与QSFP-DD不同,顶部和底部都有一行。

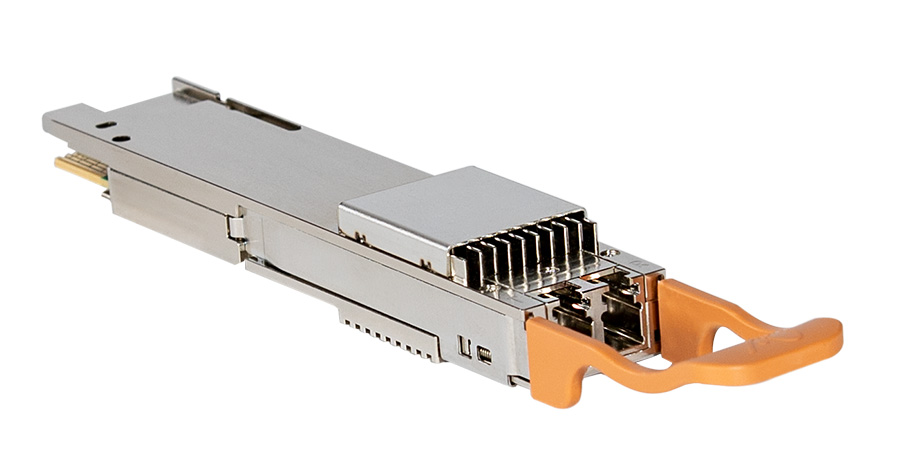

  QSFP-DD



QSFP-DD



  QSFP-DD的全名是Quad Small Form Factor Pluggable-Double Density。此解决方案是对QSFP的扩展,将原来的4通道接口增加了一行,增加到8通道,即所谓的双密度。该解决方案与QSFP解决方案兼容,这是其主要优点之一。原来的QSFP28模块仍然可以使用,只需插入另一个模块即可。

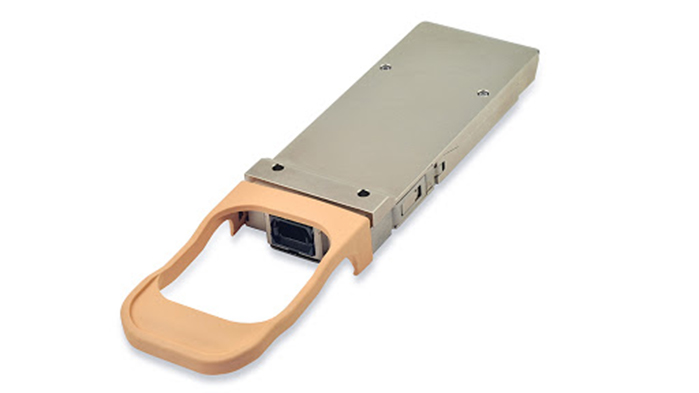

  CFP8



CFP8



  CFP8是CFP4的扩展,通道数增加到8个通道,尺寸相应地增加到40 * 102 * 9.5 mm ^ 3。该解决方案目前是成本较高的。

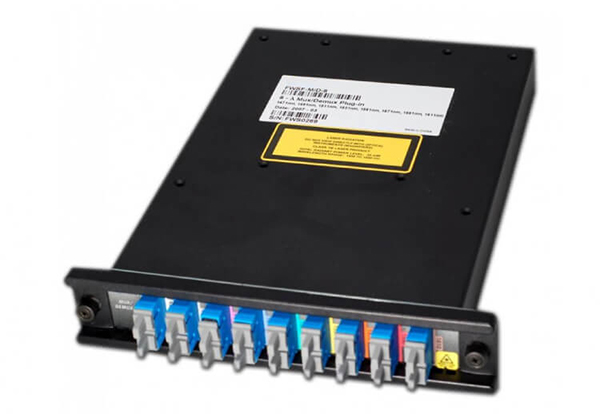

  CWDM8



CWDM8



  该标准是CWDM4标准的扩展。每个波长的速率为50G,也可以以相同的方式实现400G。添加了四个新的中心波长,即1351/1371/1391 / 1411nm。波长范围变得更宽,对Mux / DeMux的要求更高,并且激光器的数量增加了一倍。较大输入功率为8.5dBm。

  CDFP



CDFP



  CDFP标准诞生较早,到目前为止,该规范的第三版已经发布。CD代表400(罗马数字)。它使用16个通道,单通道速率为25G。由于通道数量众多,因此尺寸也相对较大。

  科宝



机载光学联盟



  COBO代表板上光学组件,这意味着所有光学组件都放置在PCB上。该解决方案的主要优点是散热好,尺寸小。但是,由于它不是可热交换的,因此一旦模块发生故障,将很难进行维修。

  在2018年OFC上,制造商在展会上同时推出了QSFP-DD和OSFP。两种解决方案的优势较为突出。它们较有可能成为下一代数据中心400G解决方案的标准,但与其他标准和打包形式结合后,将来要使用的特定解决方案也将取决于下一代云计算的网络架构。操作员。

  400G光模块有什么作用?

  400G光模块的主要功能是增加数据吞吐量,并较大化数据中心的带宽和端口密度。400G光模块的未来趋势是实现宽增益,低噪声,小型化和集成化,并为下一代无线网络和超大型数据中心提供高质量的光通信模块。

  400G光模块需要多少个芯片?

  因此,尽管在400G光模块中仅使用一个光学芯片,但是成本比很高。在光模块中,光芯片占据较高价值端,高端光模块的光芯片成本较高。在10G / 25G光模块中,光芯片成本约占30%,在40G / 100G光模块中光芯片成本约占50%,而在400G光模块中光芯片成本约占30%。 70%。



400克-1



  400G光模块和10G,25G,40G光模块有什么区别?

  尽管10G,25G,40G甚至100G光模块已成为市场主流,但随着对带宽,端口密度和系统能耗的要求不断提高,400G光模块将成为可以进一步将技术推向更高水平的系统。速度。另一个新的发展阶段。

  与10G,25G和40G光模块相比,400G光模块的到来将使光通信进入一个新时代。光通信正在从低端光模块的单载波调制相干检测转变为偏振复用的多载波应用。电平相位调制和阵列相干检测转换。光子集成和电子集成,ADC / DSP技术将成为400G光通信模块和系统商业化的关键。随着以太网标准化的迫切需求,对光并行化的要求将极大地促进光子集成技术的发展。

  现在,思科光模块家族可以提供所有类型,您可以在此处查看详细信息:思科光模块。



400克-2



  400G光模块的市场价值是多少?

  众所周知,100G技术产品已经成熟,400G是当前讨论的热点,业界非常关注400G光模块的进展。如今,400G光模块的开发和批量生产的进展相对令人满意。在当前的市场背景下,对超大型数据中心带宽的需求正在增长。400G光通信模块已成为提高系统性能和降低带宽成本的较佳选择。随着5G网络的出现,它将成为400个光模块市场价值的另一个积极驱动因素。
