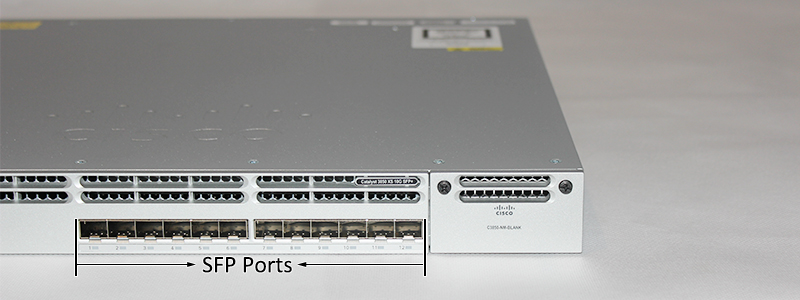

小型可插拔(SFP)是一种紧凑的,可热插拔的网络接口模块,用于电信和数据通信应用。我们总是在路由器,交换机等的SFP插槽中看到它们。

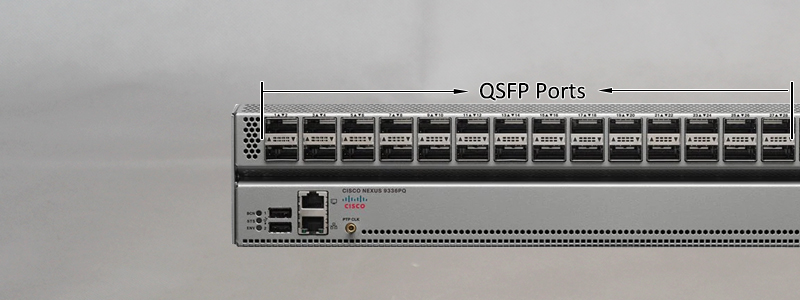

SFP和QSFP都具有相似的名称“ SFP”。这意味着它们具有相似的功能。四通道小型可插拔(QSFP)收发器可提供多种发射器和接收器类型,使用户可以为每个链路选择合适的收发器,以通过多模或单模光纤提供所需的光学范围。QSFP的创建是为了满足市场对更高密度,高速可插拔解决方案的需求。该4通道可插拔接口的传输速率为40Gbps。
在本文中,我将介绍一些类型的SFP和QSFP。
SFP有五种类型:
(1)1 Gbit / s SFP
1 Gbit / s SFP还提供以下子类型:
1 Gbit / s多模光纤,LC连接器,带黑色或米色拔出杆
1.25 Gbit / s多模光纤,LC连接器,拔杆颜色未标准化
1至2.5 Gbit / s单模光纤,LC连接器,带蓝色拔出杆
1 Gbit / s,用于铜双绞线电缆,8P8C(RJ-45)连接器
(2)个10 Gbit / s SFP +
增强型小型可插拔(SFP +)是SFP的增强版本,支持高达16 Gbit / s的数据速率。
(3)25 Gbps SFP28
SFP28是25 Gbit / s接口,它是从100 Gigabit以太网接口演变而来的,该接口通常以4 x 25 Gbit / s数据通道实现。
(4)个cSFP
紧凑的小型可插拔(cSFP)是SFP的一种版本,具有相同的机械外形,每个端口允许两个独立的双向通道。
(5)SFP-DD
小型可插拔双密度(SFP-DD)多源协议是使端口密度加倍的新标准。

QSFP还具有五种类型:
(1)4 Gbps QSFP
原始QSFP文档指定了四个通道,这些通道带有千兆以太网,4GFC(光纤通道)或DDR InfiniBand。
(2)个40 Gbit / s QSFP +
QSFP +是QSFP的发展,它支持四个10 Gbit / sec通道,这些通道承载10 Gigabit以太网,10GFC光纤通道或QDR InfiniBand。这4个通道也可以合并为一条40 Gigabit以太网链路。
(3)个50 Gbit / s QSFP14
QSFP14标准旨在承载FDR InfiniBand,SAS-3或16G光纤通道
(4)个100 Gbit / s QSFP28
QSFP28标准旨在承载100千兆以太网,EDR InfiniBand或32G光纤通道。为了简单起见,有时将此收发器类型也称为“ QSFP100”或“ 100G QSFP”。
(5)个200 Gbit / s QSFP56
QSFP56旨在承载200千兆以太网,HDR InfiniBand或64G光纤通道。

提示:40G QSFP可以与10G SFP +连接吗?

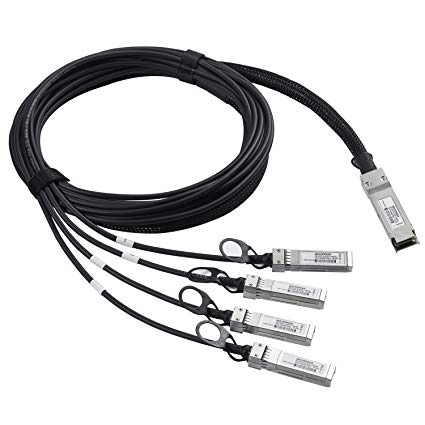

使用8芯MTP至LC光纤跳线将40G QSFP +与四个10G SFP +直接连接。需要四个LC双工连接器,并且这种直接连接方案通常适用于短距离传输。例如:Cisco QSFP-4SFP10G-CU5M,QSFP +,4SFP + 10G,高速直接连接电缆。
