MSR路由器E1-F接口对接CE1/PRI接口不UP的解决一例

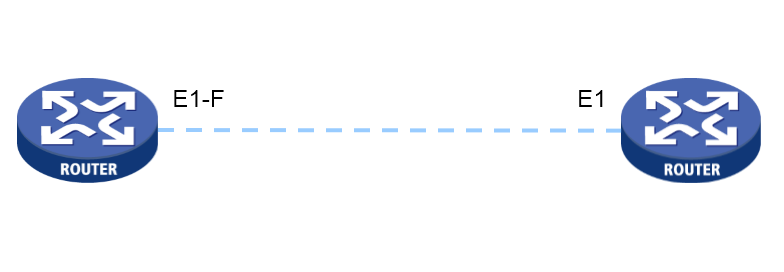

   组网及说明




  E1-F对接E1

  问题描述对接接口物理状态UP,协议状态DOWN;

  过程分析1、物理状态UP,协议状态DOWN,初步判断线缆没有问题;

  2、查看MSR(E1-F)接口配置:

  #

  interface Serial1/0

  clock master

  ip address x.x.x.x 255.255.255.0

  #

  查看对端路由器配置

  #

  controller E1 2/0/0

  using e1

  interface Serial2/0/0:0

  ip address x.x.x.x 255.255.255.0

  从配置发现E1-F未配置工作模式,缺省是工作在成帧方式,分时隙的方式;

  而CE1接口工作在E1模式,是非通道化的,不分时隙的;

  所以协议无法UP

  解决方法将E1-F接口改为非成帧模式

  总结:

  1、CE1/PRI接口可以工作在三种模式:E1、PRI、CE1;

  2、E1-F接口是指部分(Fractional)化E1接口,它是CE1/PRI接口的简化版本,可以工作在两种模式:成帧模式、非成帧模式;

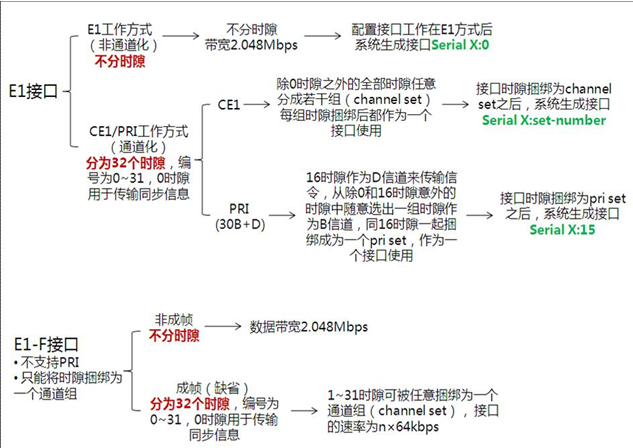

  3、具体属性关系如下图






  4、在遇到E1等接口对接问题时,首先要确认两端对接的工作模式是否一致,能否对接;

  5、其次由于不同厂商的缺省参数不一致,确保帧格式、CRC校验方式、编码格式、线路空闲码、帧间填充符等保持一致;

  例如:CISCO E1接口默认帧格式为CRC4,我司E1接口默认帧格式为NO-CRC4,两者互联时请使之保持一致;这些缺省参数在厂商官网文档中心配置指导里都是有明确说明的;

  6、较后注意根据传输网络是否提供时钟,E1有两类时钟方案

  当传输网络提供时钟时,即传输为主时钟,E1对接双方都为从时钟;

  当传输网络不提供时钟时,即传输只进行透传,此时E1对接双方应一端配置主时钟,另一端配置从时钟;
