Cisco UCS系列服务器打造多样化超融合平台

来源:未知 时间:2017-05-22 10:16


  身为网络与服务器供应商的Cisco,现在也以HyperFlex这条产品线,进入超融合应用服务器领域。我们这裡介绍的HX240c M4便是HyperFlex家族一员,採用2U/24Bay机箱,可透过Cisco的HX Data Platform平台组成最大8节点的丛集,提供以VMware vSphere为基础的超融合应用。

  HyperFlex超融合服务器是由Cisco自身的UCS C系列服务器硬体,搭配Springpath的超融合应用软体组成,这也是当前服务器硬体供应商切入超融合市场最常见的方式,以自身塬有的服务器硬体产品为基础,然后寻找既有的超融合系统软体厂商合作,共同组成超融合应用服务器产品。

  弹性的应用组态

  Cisco在2016年3月发表了第一代HyperFlex超融合服务器产品,就整个超融合服务器市场来看,Cisco的HyperFlex产品家族算是比较初阶的产品,目前只提供2款混合储存配置与2款全快闪配置,一共4种机型,涵盖1U/单节点与2U/单节点两种机箱组态,硬体组态选择比较少。

  在系统扩展规模方面,HyperFlex系列的扩展规模也比较小,只支援3~8节点,另外支援的Hypervisor也只有VMware vSphere一种,不过进阶软体功能相当完整,从帮助加速I/O效能的SSD读写快取,到帮助提高储存空间效益的压缩与重复资料删除功能,以及资料保护应用的快照与Clone功能,都能提供。

  另外,HyperFlex还支援非对称的应用组态,标準的超融合应用架构,是运算与储存节点合一,两者必须同步地扩展;但在HyperFlex环境下,也允许非HyperFlex节点的主机,透过专属的IOVisor软体来存取HyperFlex储存丛集空间,形成一种只单独扩充运算节点的架构,应用上比一般的超融合架构更灵活。

  同时,拜身为网通大厂的优势,Cisco也提供了HyperFlex系列超融合服务器与Nexus系列交换机綑绑销售的选项,可提供更灵活、精细的网路连接与QoS管理功能。

  HyperFlex HX240c M4硬件解析





  对于拥有UCS系列服务器产品的Cisco来说,以UCS服务器来打造超融合服务器,是再自然不过的事。Cisco的HyperFlex HX系列超融合服务器硬体部分,便是由UCS的C系列机架式服务器所构成。

  目前HyperFlex HX系列一共含有HX220c M4、HX240c M4,以及这两款的全快闪版本—HX220c M4 All Flash与HX240c M4 All Flash,其中HX220c M4与其全快闪版的塬型,是1U规格的UCS C220 M4服务器,而HX240c M4与其全快闪版的塬型,则是来自2U规格的UCS C240 M4服务器。

  我们这裡介绍的HX240c M4,属于当前相当常见的2U/24Bay机架式机箱,用户可选择搭配2颗8~22核心的E5-2600 v3或v4处理器,搭配256~768GB记忆体。

  在储存配置方面,配合系统软体底层HALO丛集档案系统的读写机制,HX240c M4採用了SSD+硬碟的混合式储存架构,含有1臺作为读取与写入快取的1.6TB SATA SSD,加上最多23臺1.2TB SAS硬碟,机箱内部另设有1臺用于存放档案系统log资料的120GB SATA SSD。

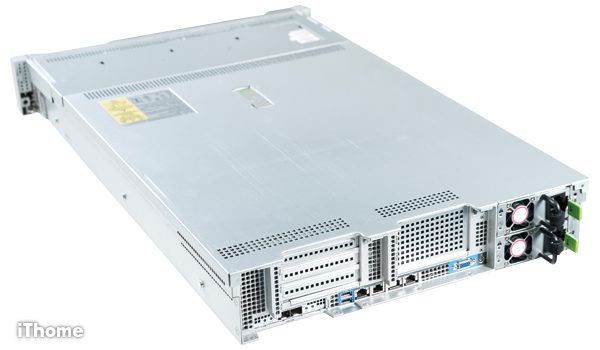

  在网路埠方面,HX240c M4主机板本身内建了2个GbE埠,另外还在专属的flexible modular LOM插槽上,安装了1张双埠10GbE网路模组,可提供2组SFP+型式的10GbE埠。

  至于全快闪版本的HX240c M4 All Flash,则主要是将储存配置换成1臺400GB SSD,加上10臺3.8TB或960GB 容量SSD。

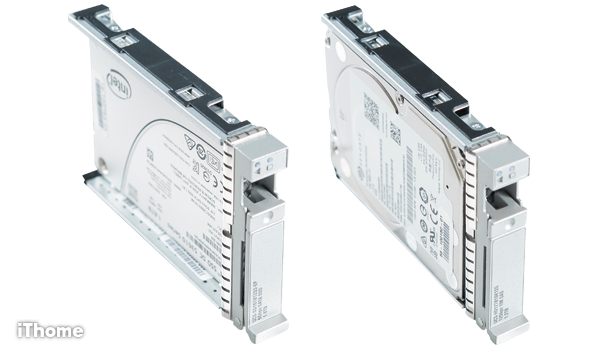

  支援混合储存架构





  HX240c M4分为混合式节点与全快闪节点两种款式,全快闪节点配置1臺400GB SSD,加上10臺3.8TB或960GB SSD;普通节点则採用混合储存配置,含1臺1.6TB SSD与23臺1.2TB硬碟。

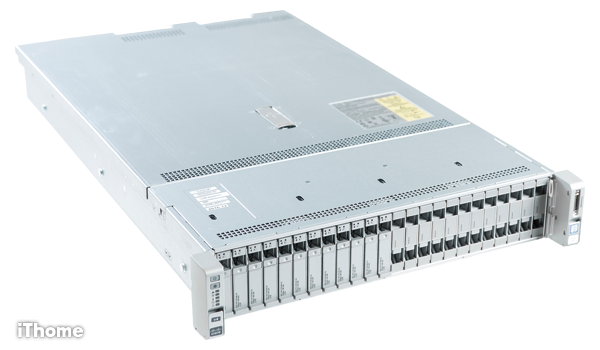

  2U规格的机箱组态





  HX240c M4的服务器硬体部分,是Cisco自身的UCS C240 M4服务器,是常见的2U机架式服务器,配合底层Springpath HALO丛集档案系统的架构,用户最少须以3臺节点来组成丛集,最大可支援8节点组态。

  HX240c M4软体功能与系统管理

  HyperFlex超融合服务器家族的软体,是来自另一家协力厂商Springpath的Springpath Data Platform,Cisco改称为HX Data Platform。

  Springpath Data Platform是一套专为超融合架构设计的储存服务平臺,核心是Springpath专属的HALO丛集档案系统,可跨多臺节点建立具备高可用性与高效能的丛集储存空间,并透过区块、档案或物件等不同形式的介面提供存取服务。

  在部署上,目前Springpath只支援vSphere这一种Hypervisor平臺。与多数同类超融合架构下的储存系统相似,Springpath也是将自身包装为一臺控制器VM,部署到超融合服务器的Hypervisor上,藉此管理超融合服务器底层的磁碟资源,并与其他服务器中的控制器VM互相连结组成丛集,同时透过跨节点资料复製来提供高可用性。用户可设定将写入资料复製1或2份,控制器VM便会自动将写入资料复製数份,然后自动分散存放到不同节点上。

  HALO档案系统本身也提供了丰富的进阶应用功能,包括帮助节省空间耗用的in-line压缩与in-line重复资料删除,帮助加速I/O的SSD快取,还有以个别VM为单位执行的快照、Clone等资料服务功能。

  至于整个HX超融合服务器环境的管理,则是透过内嵌在vSphere Web Client控制臺内的plug-in管理介面来执行。

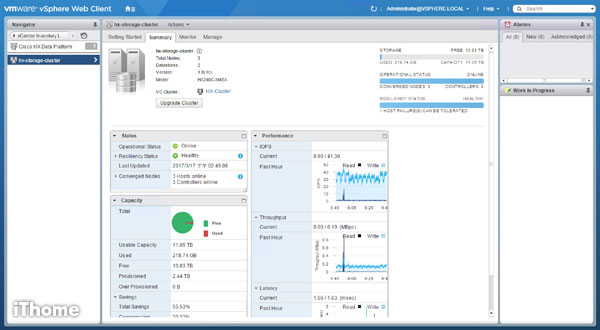

  内嵌于Web Client的plug-in控制台

  HX系列超融合服务器的资料管理,是透过内嵌在vSphere Web Client的plug-in控制台来执行,从这个管理介面可以检视整个HX超融合丛集的即时运作状况,并执行快照与Clone等资料服务功能。

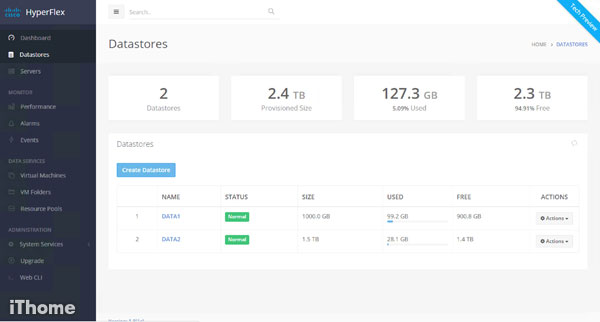

    即将推出的专属独立控制台

  Cicso也预定推出HX超融合服务器专属的网页控制台介面(目前仍是技术预览版本),可以提供更完整的系统检视与设定功能。

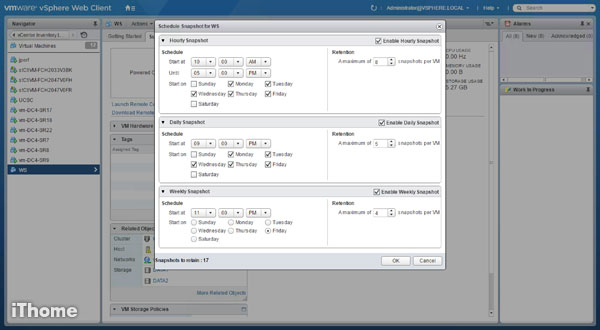

  内含基本资料服务功能

  HX超融合系统软体本身内含了快照与Clone功能,特别值得一提的是,HX超融合系统的快照与Clone都是以个别VM为单位,并且是基于较具效率的Redirect-On-Write(ROW)技术。

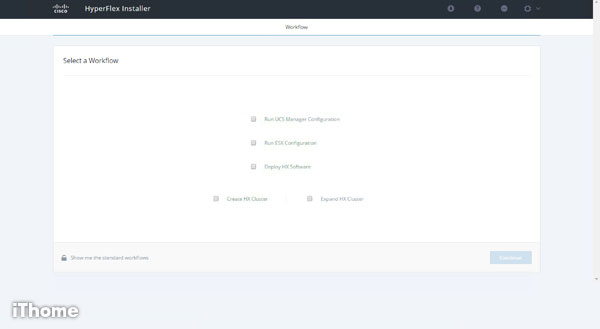

  提供简便的部署与设定工具

  Cisco提供了简便的设定部署工具,可帮助用户安装HX超融合系统软体、执行ESX的设定,或是执行UCS Manager管理设定—HX系列超融合伺服器的本体是UCS C系列伺服器,所以也适用于UCS Manager伺服器管理平臺。

  HX240c M4产品规格

  ● 塬厂:Cisco 0800-666-588

  ● 建议售价:厂商未提供

  ● 机箱型式:2U/单节点

  ● 扩充能力:3~8节点

  ● 每节点储存容量:HDD:1.2TB×23臺、SSD:1.6TB×1臺

  ● 处理器:Xeon E5-2600 v3/v4×2

  ● 记忆体:~1.5TB

  ● 支援虚拟平臺:vSphere

  ● 储存丛集架构:Springpath HALO丛集档案系统

  ● 网路介面:GbE、10GbE

  ● 管理控制臺:独立控制臺、虚拟平臺Plug-in
