H3C交换机安装/拆卸PSR150系列电源模块介绍

  交换机安装/拆卸PSR150系列电源模块介绍

  PSR150-A1和PSR150-D1电源模块的安装与拆卸步骤基本相同,本手册以PSR150-A1电源模块为例介绍其安装与拆卸过程。

  1. 安装电源模块

  (1) 请操作者佩戴防静电腕带。需确保防静电腕带与皮肤良好接触,并确认防静电腕带已经良好接地。

  (2) 从电源模块包装盒中取出电源模块,确认电源模块型号与所需一致。

  (3) 选择安装电源模块的电源插槽。安装过程中操作者需正对交换机的电源插槽。

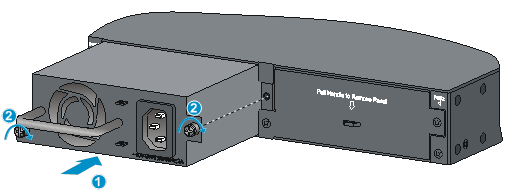

  (4) 保证电源模块上下方向正确(电源模块插入时,请保证电源模块上文字为正向),用一只手握住电源模块上的拉手,另一只手托住电源模块底部,将电源模块沿着电源插槽导轨水平插入,直到电源模块完全进入插槽(如图3-31中①所示)。

  (5) 用十字螺丝刀顺时针方向拧紧电源模块两侧的固定螺钉,使电源模块固定在交换机设备中(如图3-31中②所示)。

  图3-31 电源模块的安装

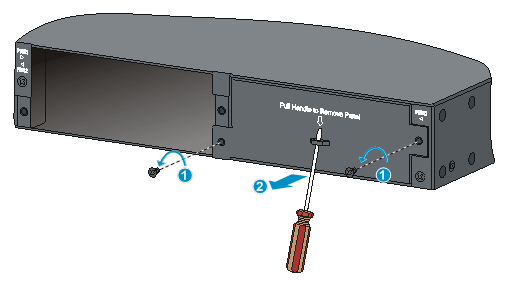

  · 若准备安装电源模块的电源槽位上有电源假面板,请先拆卸电源假面板:用十字螺丝刀逆时针方向旋转,松开电源模块插槽假面板上的安装螺钉,拆下假面板(如图3-32所示)。

  · 为了避免损坏电源模块或受电设备背板的连接器端子,在电源模块插入过程中动作要缓慢,如果插入过程中遇到的阻力较大或电源模块位置出现偏斜,必须先拔出模块,然后重新插入。

  · 固定螺钉时,如果发现螺钉不能拧紧,很可能是因为电源模块没有正确安装引起的,请仔细检查。

  图3-32 拆卸电源模块插槽假面板





  2. 拆卸电源模块

  拆卸电源模块的步骤如下:

  (1) 请操作者佩戴防静电腕带。需确保防静电腕带与皮肤良好接触,并确认防静电腕带已经良好接地。

  (2) 拆除电源线与外置供电系统和电源模块的连接。

  (3) 用十字螺丝刀对准电源模块的固定螺钉,并逆时针方向旋转,直至固定螺钉完全与受电设备脱离。

  (4) 用一只手握住电源模块上的拉手,将电源模块拉出来一部分,然后另一只手托住电源模块下方,将电源模块沿着插槽导轨水平缓慢地拉出。

  (5) 将拆卸下来的电源模块放置到防静电垫子上或电源模块的包装袋中。







  若电源模块拆卸完成后无须安装新的电源模块,请及时安装假面板。

  3.6.2 安装/拆卸PSR360-56A&PSR720-56A&PSR1110-56A电源模块

  PSR360-56A、PSR720-56A和PSR1110-56A电源模块的安装与拆卸步骤基本相同,本手册以PSR720-56A电源模块为例介绍其安装与拆卸过程。

  1. 安装电源模块

  (1) 请操作者佩戴防静电腕带。需确保防静电腕带与皮肤良好接触,并确认防静电腕带已经良好接地。

  (2) 从电源模块包装盒中取出电源模块,确认电源模块型号与所需一致。

  (3) 选择安装电源模块的电源插槽。安装过程中操作者需正对交换机的电源插槽。

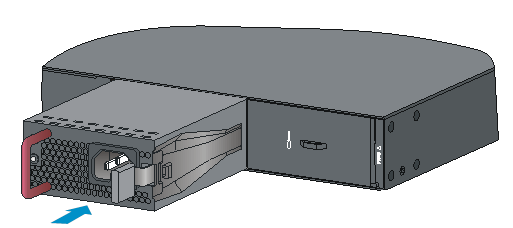

  (4) 如图3-33所示,保证电源模块上下方向正确(电源模块插入时,请保证电源模块上文字为正向),用一只手握住电源模块上的拉手,另一只手托住电源模块底部,将其后端对准电源插槽,将电源模块沿电源插槽水平插入插槽。当电源模块完全插入到插槽时,会听到电源模块上的锁闩卡住插槽的声音。

  图3-33 电源模块的安装

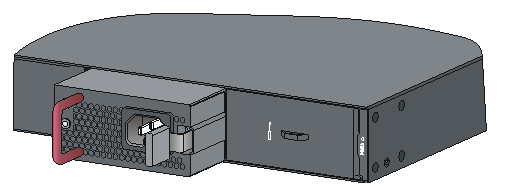

  图3-34 PSR1110-56A安装完成示意图











  · 如图3-34所示,PSR1110-56A电源模块安装完成后,设备整机深度会增加64mm(包含电源模块拉手深度)。

  · 插入电源模块的过程中,可以借助轻微的惯性将其插入插槽,从而保证电源后端与背板插口良好接触。

  · 为了避免损坏电源模块或受电设备背板的连接器端子,在电源模块插入过程中动作要缓慢,如果插入过程中遇到的阻力较大或电源模块位置出现偏斜,必须先拔出模块,然后重新插入。

  · 请妥善保管电源模块插槽的假面板及电源模块的包装盒、包装袋等物品,以备将来需要时使用。

  2. 拆卸电源假面板

  若准备安装电源模块的电源槽位上有电源假面板,请先拆卸电源假面板。不同设备提供的电源假面板不同,请根据实际情况选择合适的拆卸方法。

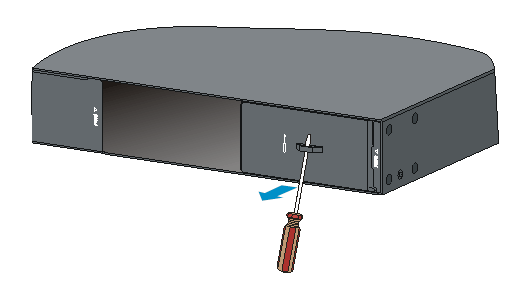

  方式一:将一字螺丝刀插入假面板上的凸出拉手,沿插槽导轨向外轻微用力拉出假面板(如图3-35所示)。

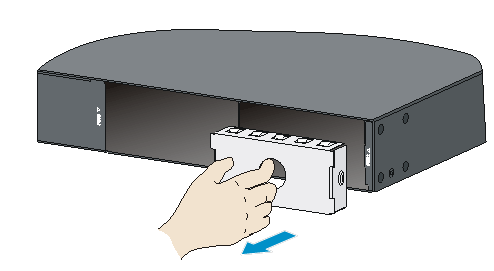

  方式二:用手扣住假面板上圆孔,沿插槽导轨向外轻微用力拉出假面板(如图3-36所示)。

  图3-35 方式一拆卸电源模块插槽假面板





  图3-36 方式二拆卸电源模块插槽假面板





  3. 拆卸电源模块

  拆卸电源模块的步骤如下:

  (1) 请操作者佩戴防静电腕带。需确保防静电腕带与皮肤良好接触,并确认防静电腕带已经良好接地。

  (2) 拆除电源线与外置供电系统和电源模块的连接。

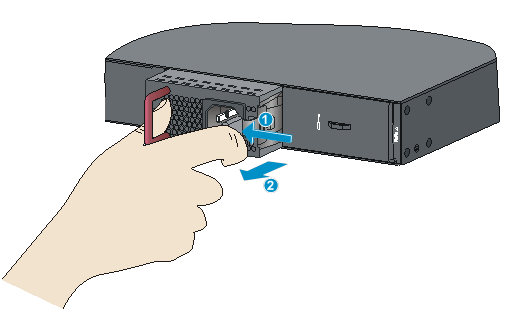

  (3) 如图3-37所示,向拉手侧掰动锁闩,同时沿插槽导轨向外拉动电源模块,将电源模块拉出来一部分。

  (4) 用一只手握住电源模块拉手,另一只手托住电源模块下方,将电源模块沿着插槽导轨水平缓慢地拉出。

  (5) 将拆卸下来的电源模块放置到防静电垫子上或电源模块的包装袋中。

  图3-37 拆卸电源模块













  若电源模块拆卸完成后无须安装新的电源模块,请及时安装假面板。
