ER、ERG2常用典型组网

来源:未知 时间:2017-02-22 11:44


你是否遇到过新购买了一批新设备,但是不了解如何组网才能更适合自己的网络环境。又或者,旧网改造时,新增了部分设备,不知道如何规划它们?如果你遇到过上述困惑,那么这篇文章保证符合你的胃口!



今天给大家介绍的是路由器销量王ER、ERG2路由器常见的典型组网。













路由器+二层无管理交换机







1、路由器+二层无管理交换机(有的人爱叫他“傻瓜交换机”,交换机不支持划分vlan)。通常在这种情况下,也没什么可烦恼的。路由器下联交换机,配置好路由器就可以上网了。如图一:

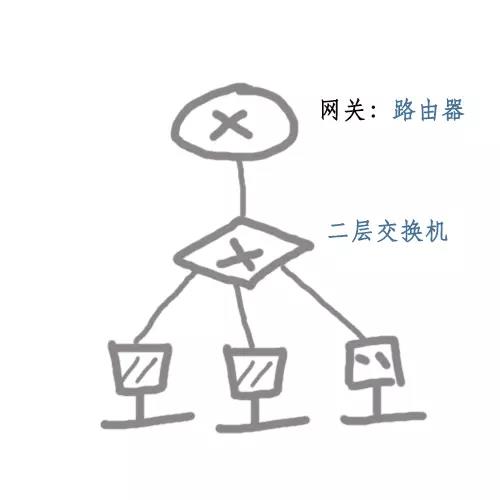

图一:路由器+二层无管理交换机



由于无管理交换机不支持划分vlan,所以无法在路由器上做子接口。如果网络中需要多个网段,则可以在ER或者ERG2上将不同的LAN口划分为不同的vlan。如图二:

注:ER、ERG2系列中除了ER2100系列、ER6300、ER8300不支持划分vlan,其余型号均支持划分vlan。

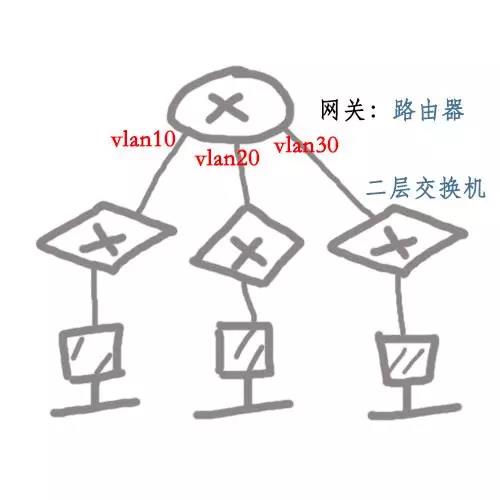

图二:ER、ERG2一个接口一个VLAN











路由器+二层网管型交换机





2、路由器+二层网管型交换机(交换机支持划分vlan),组网如图三所示。

具体的配置方式可以参考之前的《教你两招——轻松解决IP地址不够用问题》中第二种方法。

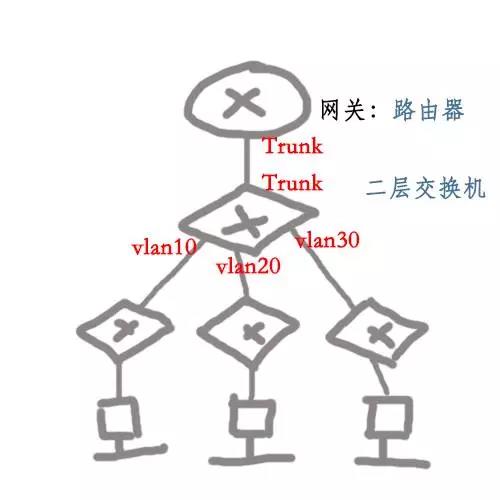

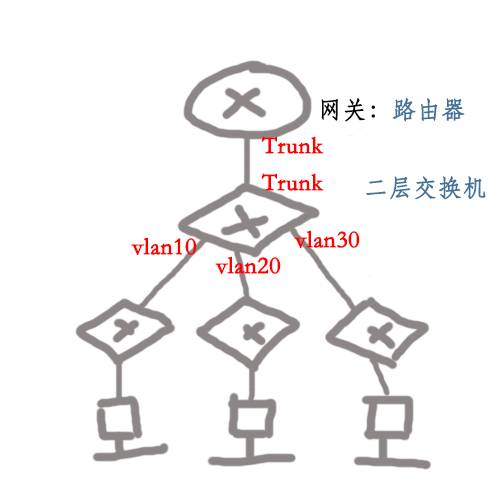

图三:路由器+二层网管型交换机









路由器+三层交换机




3、路由器+三层交换机,内网网关在三层交换机上,三层交换机和路由器之间通过路由通信。组网如图四所示:

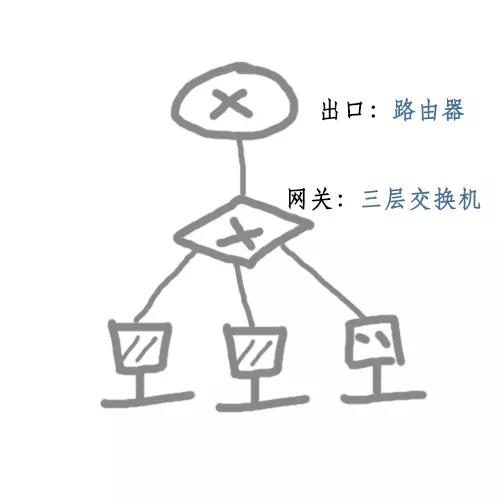

图四:路由器+三层交换机


这种组网一般在需要扩充多个网段但是不方便整改出口的路由器时,可通过增加三层交换机并在交换机上划分多个网段实现。像文章前面提到的ER6300、ER8300不支持vlan功能,无法直接在ER6300、ER8300划分多个网段,就可以采用此组网方式划分多个网段。
