H3C S3600V2交换机IRF2功能典型配置

来源:未知 时间:2014-02-13 10:08


  一、 组网需求:

  本配置中采用三台S3600V2设备互联来建立IRF链型堆叠。

  二、 组网图:

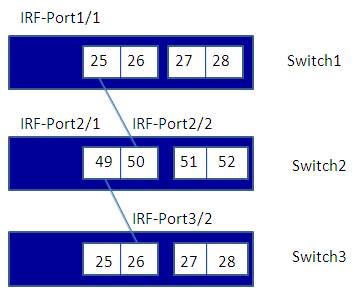

  图1-1 实验组网

  S3600V2使用千兆以太网口或SFP接口作为IRF物理端口,通过千兆以太网线缆、SFP堆叠模块或SFP模块和光纤在成员设备间进行连接。

  三、 配置步骤:

  步骤一:三台设备不连堆叠线缆,分别上电并配置设备编号。

  # 在Switch 1上的配置,设备缺省编号就是1,可直接保留,不需配置。

  # 配置Switch 2的设备编号为2。

   system-view

  [Switch2] irf member 1 renumber 2

  Warning: Renumbering the switch number may result in configuration change or loss. Continue?[Y/N]:y

  #配置Switch 3的设备编号为3。

   system-view

  [Switch3] irf member 1 renumber 3

  Warning: Renumbering the switch number may result in configuration change or loss. Continue?[Y/N]:y

  #断电重启Switch 2和Switch 3使修改的设备编号生效。

  步骤二:按照组网图连接堆叠电缆,创建设备的堆叠端口。

  # 在Switch 1上创建设备的IRF端口1,与物理端口GigabitEthernet1/0/25绑定,并保存配置。

   system-view

  [Switch1] interface gigabitethernet 1/0/25

  [Switch1-GigabitEthernet1/0/25] shutdown

  [Switch1] irf-port 1/1

  [Switch1-irf-port1/1] port group interface gigabitethernet 1/0/25

  [Switch1-irf-port1/1] quit

  [Switch1] interface gigabitethernet 1/0/25

  [Switch1-GigabitEthernet1/0/25] undo shutdown

  [Switch1-GigabitEthernet1/0/25] save

  # 在Switch 2上创建设备的IRF端口1,与物理端口GigabitEthernet2/0/49绑定。

  [Switch2] interface gigabitethernet 2/0/49

  [Switch2-GigabitEthernet2/0/49] shutdown

  [Switch2] irf-port 2/1

  [Switch2-irf-port2/1] port group interface gigabitethernet 2/0/49

  [Switch2-irf-port2/1] quit

  [Switch2] interface gigabitethernet 2/0/49

  [Switch2-GigabitEthernet2/0/49] undo shutdown

  # 在Switch 2上创建设备的IRF端口2,与物理端口GigabitEthernet2/0/50绑定,并保存配置。

  [Switch2] interface gigabitethernet 2/0/50

  [Switch2-GigabitEthernet2/0/50] shutdown

  [Switch2] irf-port 2/2

  [Switch2-irf-port2/2] port group interface gigabitethernet 2/0/50

  [Switch2-irf-port2/2] quit

  [Switch2] interface gigabitethernet 2/0/50

  [Switch2-GigabitEthernet2/0/50] undo shutdown

  [Switch2-GigabitEthernet2/0/50] save

  # 在Switch 3上创建设备的IRF端口2,与物理端口GigabitEthernet3/0/26绑定,并保存配置。

   system-view

  [Switch3] interface gigabitethernet 3/0/26

  [Switch3-GigabitEthernet3/0/26] shutdown

  [Switch3] irf-port 3/2

  [Switch3-irf-port3/2] port group interface gigabitethernet 3/0/26

  [Switch3-irf-port3/2] quit

  [Switch3] interface gigabitethernet 3/0/26

  [Switch3-GigabitEthernet3/0/26] undo shutdown

  [Switch3-GigabitEthernet3/0/26] save

  步骤三:激活设备的堆叠配置。

  # 激活Switch1上的堆叠配置

  [Switch1] irf-port-configuration active

  # 激活Switch2上的堆叠配置

  [Switch2] irf-port-configuration active

  # 激活Switch3上的堆叠配置

  [Switch3] irf-port-configuration active

  # 设备之间会进行master选举,竞选失败的两台设备将自动重启,重启完成之后,堆叠成功。

  # 待设备堆叠成功后,登录一台unit就可以使用display cur命令查看当前3台设备的所有配置。(略)

  # 如果要将每个unit的端口1都加入到VLAN1里面,则可以使用如下命令实现。

   system

  [Sysname] VLAN 1

  [Sysname-vlan1] port E1/0/1 E2/0/1 E3/0/1

  # 此外,在堆叠的情况下,就可以实现跨设备的链路聚合功能。

   system

  [Sysname] int Bridge-Aggregation 1

  [Sysname-Bridge-Aggregation1]quit

  [Sysname] int E1/0/1

  [Sysname-Ethernet1/0/1]port link-aggregation group 1

  [Sysname-Ethernet1/0/1] quit

  [Sysname] int E2/0/1

  [Sysname-Ethernet2/0/1]port link-aggregation group 1

  [Sysname-Ethernet2/0/1] quit

  [Sysname] int E3/0/1

  [Sysname-Ethernet3/0/1]port link-aggregation group 1

  [Sysname-Ethernet3/0/1] quit

  [Sysname] display link-aggregation verbose

  Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

  Port Status: S -- Selected, U -- Unselected

  Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,

  D -- Synchronization, E -- Collecting, F -- Distributing,

  G -- Defaulted, H -- Expired

  Aggregation Interface: Bridge-Aggregation1

  Aggregation Mode: Static

  Loadsharing Type: Shar

  Port Status Oper-Key

  --------------------------------------------------------------------

  E1/0/1 S 1

  E2/0/1 S 1

  E3/0/1 S 1

  四、 配置关键点:

  1. 注意IRF逻辑口和物理口的对应连接关系,逻辑左口一定要与逻辑右口互联。

  2. 注意堆叠配置完成之后要激活配置。

  3. S3600V2系列交换机最多支持将2个IRF物理端口与同一个IRF逻辑端口进行绑定,实现聚合IRF端口。需要注意的是,在配置聚合IRF端口时,对于S3600V2-52TP-SI、S3600V2-52TP-EI、S3600V2-52TP-PWR-SI、S3600V2-52TP-PWR-EI设备,需要将GigabitEthernet1/0/49和GigabitEthernet1/0/50绑定到同一个IRF端口,将GigabitEthernet1/0/51和GigabitEthernet1/0/52绑定到另一个IRF端口。而对于S3600V2系列中的其他型号设备,则无此限制,可以任意选择两个端口进行绑定。
