H3C S5024P-EI交换机链路聚合典型配置

来源:未知 时间:2014-01-19 14:40


一、 组网需求:

配置S5024P-EI交换机的链路聚合功能,链路聚合的方式有两种,一种为手工聚合,一种是LACP静态聚合。

二、 组网图

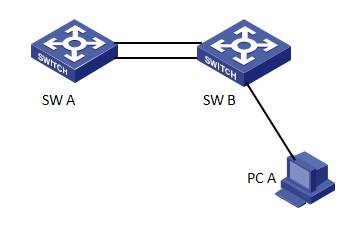

两台S5024P-EI交换机做链路聚合。



三、 配置步骤:

1、 手工聚合配置

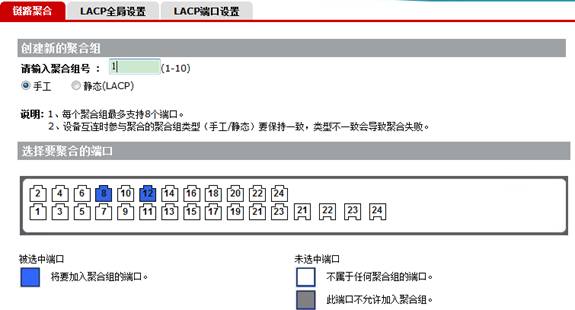

WEB界面手工聚合配置:

通过console口命令行的手工聚合配置:

link-aggregation group 1 mode manual   //设置聚合组1的聚合模式

                                         为手工聚合

interface GigabitEthernet 0/8          //将端口加入聚合组

port link-aggregation group 1



配置完成后,查看聚合端口状态:

display link-aggregation summary



Aggregation Group Type:D -- Dynamic, S -- Static , M -- Manual

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Actor ID: 0x8000, 000f-e270-7a4e

Aggregation Mode: both



  AL  AL   Partner ID  Select Standby Share Master

  ID  Type             Ports  Ports   Type  Port

---------------------------------------------------------------

        1   M    none         2      0       Shar  GigabitEthernet0/8

2、 静态LACP聚合

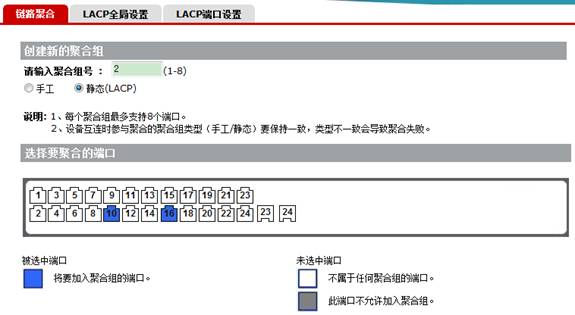

WEB界面上配置静态LACP聚合:

在命令行里配置静态LACP聚合:

link-aggregation group 2 mode static   //设置聚合组2的聚合模式

                                         LACP动态聚合

interface GigabitEthernet 0/8

port link-aggregation group 2



查看端口聚合状态:

dis link-aggregation static





Aggregation Group Type:D -- Dynamic, S -- Static , M -- Manual

Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing

Actor ID: 0x8000, 000f-e270-7a4e

Aggregation Mode: both



AL  AL   Partner ID             Select Standby Share Master

ID  Type                        Ports  Ports   Type  Port

-----------------------------------------------------------------------------



  2   S    0x8000,5866-ba2e-59ba 2      0       Shar  GigabitEthernet0/8

四、 配置关键点:

缺省情况下,以太网端口聚合模式为 both 模式,即源MAC和目的MAC进行负载分担的形式。
