ASR-903 概述
Cisco ASR-903 是 ASR 900 系列路由器机箱。Cisco ASR 900 系列汇聚服务路由器是功能齐全的模块化汇聚平台。它们专为经济高效地提供融合移动、住宅和商业服务而设计。您可以在路由器中获得冗余、浅层深度、低功耗和高服务规模,这些路由器包含有用的功能并针对小型聚合和远程接入点 (POP) 应用程序进行了优化。
快速规格

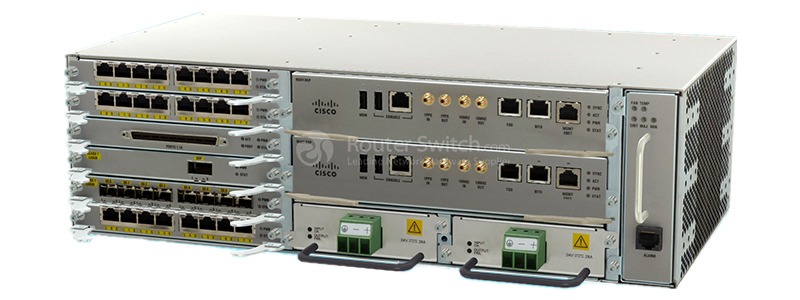

图1为ASR-903的外观。机箱中的那些模块必须单独购买。
表 1 显示了快速规格。
零件号 |
ASR-903 |
机架安装 |
ETSI 机架安装套件 19 英寸机架安装套件 23 英寸机架安装套件 |
电源 |
2个电源插槽 |
接口模块 |
6个接口模块插槽 |
路由交换处理器 |
2 个 RSP 插槽 |
风扇盘 |
1 个带风扇冗余的风扇托架 风扇盘上4个干接点输入告警 |
物理规格 |
高度:5.22 英寸(132.6 毫米)- 3RU 宽度:17.44 英寸(443 毫米) 深度:234.2 毫米(9.22 英寸) 重量: - 34.17 磅(15.5 千克),带有两个 RSP、两个直流电源,并装有接口模块卡的典型组合 - 空底盘 11.2 磅(5.1 千克) - 38 磅装运重量 |
空气流动 |
左右气流;从正面看,入口在右侧,出口在左侧 |
产品详情
图 2 显示了 ASR-903 的前面板。机箱中的那些模块必须单独购买。
笔记:
① |
2 个 RSP 单元插槽 |
③ |
冗余电源装置(图中显示了两个直流电源装置) |
② |
6 个接口模块插槽 |
④ |
风扇盘 |
模块和配件
表 2 显示了推荐的模型。
楷模 |
描述 |
A903-RCKMNT-19IN |
Cisco A903-RCKMNT-19IN ASR 903 EIA 19 英寸机架安装套件,备件 |
A903-电缆导向器 |
Cisco A903-CABLE-GUIDE ASR 903 电缆指南,备件 |
A900-CONS-KIT-U |
Cisco A900-CONS-KIT-U ASR 900 USB 控制台布线套件,备件 |
A903-RSP1A-55 |
Cisco ASR 903 路由交换机处理器 A903-RSP1A-55 ASR 903 路由交换机处理器 1,基础规模 |
A900-IMA16D |
Cisco ASR 903 接口模块 A900-IMA16D ASR 900 16 端口 T1/E1 接口模块,需要配线架 |
A900-IMA4OS |
Cisco ASR 903 接口模块 A900-IMA4OS ASR 900 4 端口 OC3/STM1 或 1 端口 OC12/STM4 接口模块 |
A900-IMA8T |
Cisco ASR 903接口模块 A900-IMA8T ASR 900 8端口10/100/1000以太网接口模块 |
A900-IMA8S |
Cisco ASR 903接口模块 A900-IMA8S ASR 900 8口SFP千兆以太网接口模块 |
A900-IMA1X |
Cisco ASR 903接口模块A900-IMA1X ASR 900 1端口10GE XFP接口模块 |
A903-风扇 |
思科 ASR 903 风扇 A903-FAN ASR 903 风扇托盘 |
A900-PWR550-A |
思科ASR 900电源A900-PWR550-A ASR 900 550W交流电源 |
A900-PWR550-D |
思科ASR 900电源A900-PWR550-D ASR 900 550W直流电源 |
SLASR903-IA= |
思科 ASR 903 许可 SLASR903-IA ASR 903 城域 IP 到城域汇聚纸质 PAK |
SLASR903-A= |
思科 ASR 903 许可 SLASR903-A ASR 903 城域汇聚服务 |
与类似物品比较
表 3 显示了比较。
零件号 |
ASR-903 |
ASR-9006-AC-V2 |
描述 |
Cisco ASR 900 系列 ASR 903 路由器机箱 |
Cisco ASR 9006 系统 ASR-9006-AC-V2 ASR 9006 交流机箱,带 PEM 版本 2 |
老虎机 |
6 线卡 2个RSP 1个风扇盘 2个电源 |
4 线卡 2个RSP 2个风扇托架 2(1+1 RSP 冗余) |
软件 |
苹果操作系统 |
iOS XR |
ASR-903 规范
思科 ASR 903 路由器规格 |
|
物理规格 |
高度:5.22 英寸(132.6 毫米)- 3RU 宽度:17.44 英寸(443 毫米) 深度:234.2 毫米(9.22 英寸) 重量: ● 34.17 lb (15.5 kg),带两个RSP,两个DC电源,加载接口模块卡的典型组合 ● 11.2 磅(5.1 千克)用于空机箱 ● 38 磅装运重量 |
机架安装 |
ETSI 机架安装套件 19 英寸机架安装套件 23 英寸机架安装套件 |
电源 |
2个电源插槽 |
接口模块 |
6个接口模块插槽 |
路由交换处理器 |
2 个 RSP 插槽 |
风扇盘 |
1 个带风扇冗余的风扇托架 风扇盘上4个干接点输入告警 |
空气流动 |
左右气流;从正面看,入口在右侧,出口在左侧 |
电源 |
最多 2 个电源(交流或直流) 模块以负载共享模式运行 系统可以在单个电源上运行,并支持在单个机箱中混合使用一个交流电源和一个直流电源。 |
40oC 工作温度下的机箱 MTBF |
900,000 小时 |
40oC 工作温度下的风扇盘 MTBF |
600,000 小时 |
能量消耗 |
最大输入功率1350W(含损耗)。这相当于每小时 4600 BTU。 |
交流输入电压和频率 |
电压范围:85 至 264 VAC,标称 115 至 230 VAC 频率范围:47 至 63 Hz,标称 50 至 60 Hz |
40oC 工作温度下的交流电源 MTBF |
300,000 小时 |
直流输入电压 |
对于 550W 直流电源,电压范围:19.2V 至 72V DC,标称 +24V DC,-48V/–60V DC。 对于 1200W 直流电源,电压范围:–40.8V 至 –72V DC,标称 –48V/–60V DC |
40oC 工作温度下的直流电源 MTBF |
300,000 小时 |
电源装运包装尺寸(长 x 宽 x 高) |
15.44 英寸 x 9.44 英寸 x 4.31 英寸 |
电源装运重量 |
3.6 磅。 |
使用环境和海拔高度 |
–40 至 65oC 工作温度(直流工作,同时使用 550W 和 1200W 电源) –40 至 65oC 工作温度(AC 操作,使用 1200W 电源) –5 至 55oC 工作温度(交流操作,使用 550W 交流电源) 0 至 40oC 工作温度(AC 操作,使用 550W 交流电源) –60 至 1800 米的工作海拔高度(针对整个工作温度范围)
|
