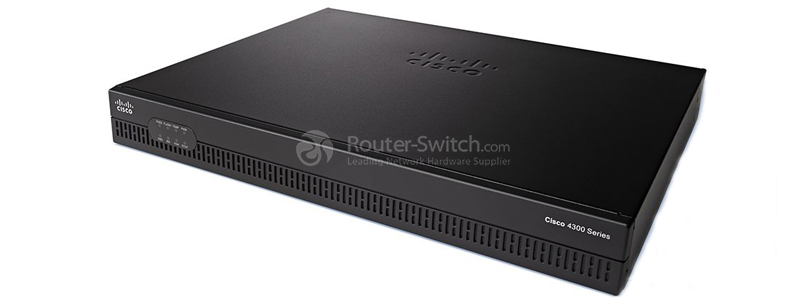

图1显示了Cisco ISR4321-SEC / K9的外观。
表1显示了快速规格。
|
产品代码 |
思科ISR4321-SEC / K9 |
|
束 |
安全套装 |
|
总吞吐量 |
50 Mbps至100 Mbps |
|
板载WAN或LAN总共10/100/1000端口 |
2 |
|
基于RJ-45的端口 |
2 |
|
基于SFP的端口 |
1个 |
|
NIM（网络接口模块）插槽 |
2 |
|
板载ISC插槽 |
1个 |
|
记忆 |
4 GB（默认）/ 8 GB（支持） |
|
快闪记忆体 |
4 GB（默认）/ 8 GB（支持） |
|
电源选项 |
外部：AC和PoE |
|
机架高度 |
1 RU |
|
尺寸（高x宽x深） |
44.55毫米x 369.57毫米x 294.64毫米 |
|
包裹重量 |
9.19公斤 |
产品详情

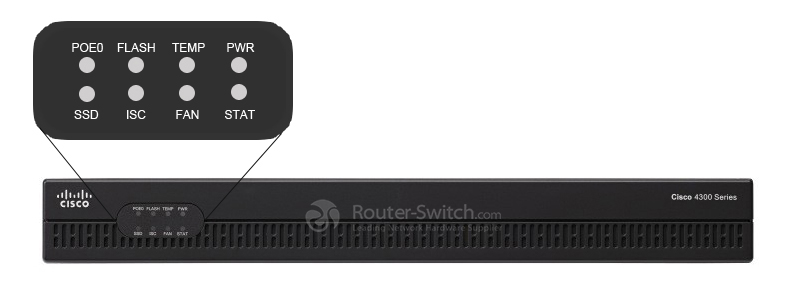

图2显示了Cisco ISR4321-SEC / K9前面板上的LED。
·前面板上有八个LED：POE0，FLASH，TEMP，PWR，SSD，ISC，FAN和STAT。
图3显示了Cisco ISR4321-SEC / K9的后面板。
注意：
|
① |
接地线 |
⑦ |
GE 0/0/1（铜缆）端口 |
|
② |
开关;电源开关 |
⑧ |
GE 0/0/0 SFP（光纤）端口 |
|
③ |
电源输入连接器 |
⑨ |
NIM插槽 |
|
④ |
GE“ MGMT”端口（下面带有USB端口） |
⑩ |
GE 0/0/0 RJ-45（铜缆）端口 |
|
⑤ |
USB B型迷你端口 |
⑪ |
辅助端口 |
|
⑥ |
控制台端口 |
·NIM支持2个单宽或1个双宽。

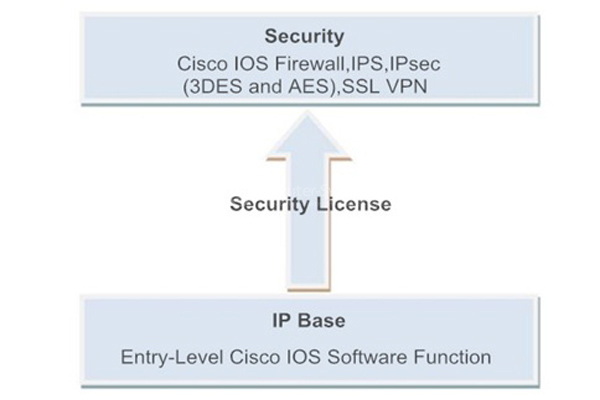

图4显示了Cisco ISR4321-SEC / K9的安全捆绑功能。
模块，卡和配件
表2显示了一些推荐的模块，卡和电缆。
|
物品 |
楷模 |
描述 |
|
控制台电缆和辅助电缆 |
驾驶室控制台-RJ45 |
带有RJ45和DB9F的Cisco CAB-CONSOLE-RJ45控制台电缆6英尺 |
|
驾驶室控制台 |
Cisco CAB-CONSOLE-USB控制台电缆6英尺，带USB Type A和mini-B |
|
|
网络接口模块 |
NIM-2CE1T1-PRI |
思科Multiflex Trunk语音和WAN网络接口模块 |
|
NIM-1MFT-T1 / E1 |
思科第四代Multiflex中继语音和WAN网络接口模块 |
|
|
NIM-4E / M |
模拟语音网络接口卡（耳和口） |
|
|
NIM-2FXS |
思科模拟语音网络接口卡NIM-2FXS |
|
|
NIM-2FXS / 4FXO |
思科模拟语音网络接口卡NIM-2FXS / 4FXO |
|
|
板载GE端口的SFP |
GLC-LH-SMD |
思科GLC-LH-SMD 1000BASE-LX / LH SFP收发器模块，MMF / SMF，1310nm，DOM |
|
GLC-ZX-SMD |
思科GLC-ZX-SMD 1000BASE-ZX SFP收发器模块，SMF，1550nm，DOM |
|
|
GLC-SX-MMD |
思科GLC-SX-MMD 1000BASE-SX SFP收发器模块，MMF，850nm，DOM |
比较同类商品
|
楷模 |
ISR4321 / K9 |
ISR4321-SEC / K9 |
|
束 |
没有 |
安全套装 |
|
总吞吐量 |
50 Mbps至100 Mbps |
50 Mbps至100 Mbps |
|
板载WAN总数或 LAN 10/100/1000端口 |
2 |
2 |
|
基于RJ-45的端口 |
2 |
2 |
|
基于SFP的端口 |
1个 |
1个 |
|
增强型服务模块插槽 |
0 |
0 |
|
NIM插槽 |
2 |
2 |
|
板载ISC插槽 |
1个 |
1个 |
|
机架高度 |
1个 |
1个 |
ISR4321-SEC / K9规格
思科ISR4321-SEC / K9规格 |
|
|
类型 |
带有安全套件的Cisco ISR4321 / K9 |
|
总吞吐量 |
50 Mbps至100 Mbps |
|
板载WAN或LAN总共10/100/1000端口 |
2 |
|
基于RJ-45的端口 |
2 |
|
基于SFP的端口 |
1个 |
|
增强型服务模块插槽 |
0 |
|
双宽服务模块插槽 |
0 |
|
NIM插槽 |
2 |
|
OIR（所有I / O模块） |
是 |
|
板载ISC插槽 |
1个 |
|
默认内存双倍数据速率3（DDR3）纠错码（ECC）DRAM （组合控制/服务/数据平面） |
4GB |
|
支持内存DDR3 ECC DRAM（组合控制/服务/数据平面） |
8 GB |
|
默认内存DDR3 ECC DRAM（数据平面） |
不适用 |
|
支持内存DDR3 ECC DRAM（数据平面） |
不适用 |
|
默认内存DDR3 ECC DRAM（控制/服务层） |
不适用 |
|
支持内存DDR3 ECC DRAM（控制/服务层） |
不适用 |
|
默认闪存 |
4GB |
|
支持闪存 |
8 GB |
|
外部USB 2.0插槽（A型） |
1个 |
|
USB控制台端口-B型迷你（较高115.2 kbps） |
1个 |
|
串行控制台端口-RJ45（较高115.2 kbps） |
1个 |
|
串行辅助端口-RJ45 （较高115.2 kbps） |
1个 |
|
电源选项 |
外部：AC和PoE |
|
冗余电源 |
不适用 |
|
交流输入电压 |
100至240 VAC自动量程 |
|
交流输入频率 |
47至63 Hz |
|
交流输入电流范围，交流电源（支持） |
1.5至0.6A |
|
交流输入浪涌电流 |
90 A峰值，每半周期少于3 Arms |
|
典型功率（无模块）（瓦） |
36 |
|
交流电源的支持功率（瓦） |
125 |
|
PoE电源的支持功率（仅平台）（瓦） |
260 |
|
PoE电源可提供的支持端点PoE功率（瓦） |
120 |
