支持3个网络接口模块（NIM）插槽的Cisco 4431集成服务路由器可提供500 Mbps至1 Gbps的总吞吐量。该路由器还支持两种DDRM，即数据平面和控制/服务平面，这使管理员可以轻松管理路由器。
快速规格

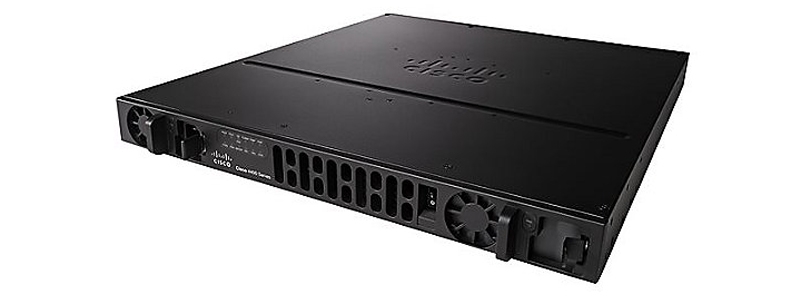

图1显示了Cisco ISR4431 / K9的外观。
表1显示了快速规格。
|
产品代码 |
思科ISR4431 / K9 |
|
总吞吐量 |
500 Mbps至1 Gbps |
|
板载WAN或LAN总共10/100/1000端口 |
4 |
|
基于RJ-45的端口 |
4 |
|
基于SFP的端口 |
4 |
|
增强型服务模块（SM-X）插槽 |
0 |
|
NIM（网络接口模块）插槽 |
3 |
|
板载ISC插槽 |
1个 |
|
DDRM（数据平面） |
2 GB（默认）/ 2 GB（max） |
|
DDRM（控制/服务层） |
4 GB（默认）/ 16 GB(max） |
|
快闪记忆体 |
8 GB（默认）/ 32 GB（max） |
|
电源选项 |
内部：AC，DC和PoE |
|
机架高度 |
1 RU |
|
尺寸（高x宽x深） |
43.9 x 438.15 x 507.2毫米 |
|
包裹重量 |
20.88公斤 |
产品详情
图2显示了Cisco ISR4431 / K9的前面板。
注意：
|
① |
供电单元 |
③ |
路由器电源开/关开关 |
|
② |
发光二极管 |
④ |
可选电源装置 |
·LED包括12个指示灯。
表2列出了LED的说明。
|
发光二极管 |
代表 |
颜色 |
描述 |
|
电源模块 |
电源设备（P0和P1）状态 |
绿色 |
PSU开启并正在供电。 |
|
琥珀色 |
PSU已打开，但有错误或处于故障状态。 |
||
|
关 |
电源已关闭。 |
||
|
GE POE |
内部PoE子卡状态 |
绿色 |
已安装PSU并提供电源 |
|
琥珀色 |
已安装PSU，但处于故障状态。 |
||
|
关 |
电源关闭。 |
||
|
闪 |
系统闪存状态 |
呈绿色闪烁 |
闪存卡/ eUSB闪存存在并且当前正在访问。 |
|
温度 |
温度状态 |
绿色常亮 |
系统中的所有温度传感器均在可接受的范围内。 |
|
琥珀色 |
系统中的一个或多个温度传感器超出可接受范围。 |
||
|
关 |
温度不受监控。 |
||
|
压水堆 |
系统电源 |
绿色 |
系统电源已打开并正常运行。 |
|
绿色闪烁 |
系统电源正在关闭中。 |
||
|
琥珀色 |
系统电源已打开，但低级初始化失败。 |
||
|
琥珀色闪烁 |
系统电源已打开，但是系统无法恢复原状。 |
||
|
关 |
系统电源关闭。 |
||
|
POE提升 |
以太网供电升压模式 |
绿色 |
已安装两个PoE电源，它们以升压模式工作。 |
|
关 |
这可能意味着以下之一： ·未安装PoE电源模块。 ·安装了一个PoE PSU。 ·已安装两个PoE PSU，它们以冗余模式运行。 |
||
|
ISC |
ISC插槽状态 |
绿色 |
存在并启用了PVDM4。 |
|
琥珀色 |
初始化错误。 |
||
|
关 |
不存在。 |
||
|
风扇 |
风扇状态 |
绿色 |
所有风扇都在运转。 |
|
琥珀色 |
一名风扇停止工作。 |
||
|
琥珀色闪烁 |
两个或多个风扇停止工作，或者风扇托盘已卸下。 |
||
|
关 |
风扇不受监视。 |
||
|
统计 |
系统状态 |
绿色常亮 |
系统运行正常。 |
|
琥珀色闪烁 |
BIOS / Rommon正在启动。 |
||
|
琥珀色 |
BIOS / Rommon已完成引导，并且系统已在Rommon提示符下或正在引导平台软件。 |
||
|
关 |
系统未重置，或无法加载BIOS映像。 |

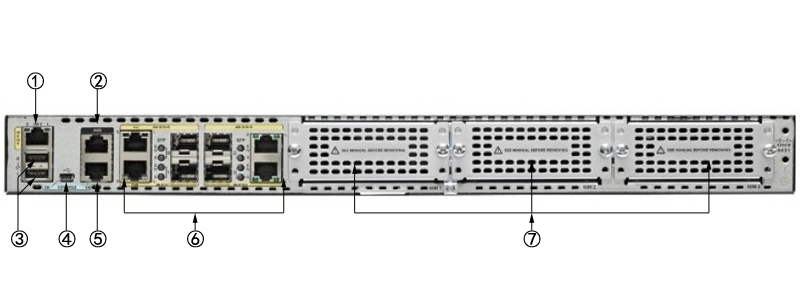

图3显示了Cisco ISR4431 / K9的后面板。
注意：
|
① |
GE管理口 |
⑤ |
控制台端口 |
|
② |
辅助端口 |
⑥ |
GE港口 |
|
③ |
USB Type A端口 |
⑦ |
NIM插槽 |
|
④ |
USB B型迷你端口 |
|
|
·NIM支持2个单宽或1个双宽。
·GE端口包括4个RJ45端口和4个SFP端口。
模块，卡，许可证和配件
Cisco ISR4431 / K9是Cisco 4000系列路由器之一，它支持新的模块和卡插槽，例如NIM，ISC等。此外，Cisco ISR4431 / K9可以通过许可证进行升级。
表3列出了一些推荐的模块，卡，许可证和多条电缆。
|
物品 |
楷模 |
说明 |
|
控制台电缆和辅助电缆 |
CAB-AUX-RJ45 |
带有RJ45和DB25M的Cisco CAB-AUX-RJ45辅助电缆8英尺 |
|
CAB-ETH-S-RJ45 |
思科路由器电缆CAB-ETH-S-RJ45 |
|
|
驾驶室控制台-RJ45 |
带有RJ45和DB9F的Cisco CAB-CONSOLE-RJ45控制台电缆6英尺 |
|
|
驾驶室控制台 |
Cisco CAB-CONSOLE-USB控制台电缆6英尺，带USB Type A和mini-B |
|
|
执照 |
L-SL-44-APP-K9 = |
Cisco ISR 4431/4451 AppX许可证L-SL-44-APP-K9 =带有WAAS / vWAAS 1300/2500 conns RTU |
|
网络接口模块 |
NIM-1MFT-T1 / E1 |
思科第四代Multiflex中继语音和WAN网络接口模块 |
|
NIM-2CE1T1-PRI |
思科Multiflex Trunk语音和WAN网络接口模块 |
|
|
NIM-4E / M |
模拟语音网络接口卡（耳和口） |
|
|
NIM-2FXS |
思科模拟语音网络接口卡NIM-2FXS |
|
|
NIM-2FXS / 4FXO |
思科模拟语音网络接口卡NIM-2FXS / 4FXO |
|
|
NIM-8MFT-T1 / E1 |
思科第四代Multiflex中继语音和WAN网络接口模块 |
|
|
板载GE端口的SFP |
GLC-SX-MMD |
思科GLC-SX-MMD 1000BASE-SX SFP收发器模块，MMF，850nm，DOM |
|
GLC-LH-SMD |
思科GLC-LH-SMD 1000BASE-LX / LH SFP收发器模块，MMF / SMF，1310nm，DOM |
|
|
GLC-ZX-SMD |
思科GLC-ZX-SMD 1000BASE-ZX SFP收发器模块，SMF，1550nm，DOM |
比较同类商品
|
技术指标 |
ISR4461 / K9 |
ISR4451-X / K9 |
ISR4431 / K9 |
ISR4351 / K9 |
ISR4331 / K9 |
ISR4321 / K9 |
ISR4221 / K9 |
|
总吞吐量 |
1.5Gbps的 |
1 Gbps至 2 Gbps |
500 Mbps至 1 Gbps |
200 Mbps至 400 Mbps |
100 Mbps至 300 Mbps |
50 Mbps至 100 Mbps的 |
35 Mbps至75 Mbps |
|
板载WAN或LAN总共10/100/1000端口 |
4 |
4 |
4 |
3 |
3 |
2 |
2 |
|
基于RJ-45的端口 |
4 |
4 |
4 |
3 |
2 |
2 |
2 |
|
基于SFP的端口 |
4 |
4 |
4 |
3 |
2 |
1个 |
1个 |
|
增强型服务模块插槽 |
3 |
2 |
0 |
2 |
1个 |
0 |
0 |
|
双宽服务模块插槽 |
2 |
1（假设未安装单宽SM-X模块） |
0 |
1（假设未安装单宽SM-X模块） |
0 |
0 |
0 |
|
NIM插槽 |
3 |
3 |
3 |
3 |
2 |
2 |
2 |
|
OIR（所有I / O模块） |
是 |
是 |
是 |
是 |
是 |
是 |
没有 |
|
板载ISC插槽 |
1个 |
1个 |
1个 |
1个 |
1个 |
1个 |
没有 |
获取更多信息
您有关于Cisco ISR4431 / K9的问题吗？
现在通过Live Chat或sales@router-switch.com与我们联系。
ISR4431 / K9规格
思科ISR4431 / K9规范 |
|
|
总吞吐量 |
500Mbps至1Gbps |
|
板载WAN或LAN总共10/100/1000端口 |
4 |
|
基于RJ-45的端口 |
4 |
|
基于SFP的端口 |
4 |
|
增强型服务模块插槽 |
0 |
|
双宽服务模块插槽 |
0 |
|
NIM插槽 |
3 |
|
OIR（所有I / O模块） |
是 |
|
板载ISC插槽 |
1个 |
|
默认内存双倍数据速率3（DDR3）纠错码（ECC）DRAM （组合控制/服务/数据平面） |
不适用 |
|
内存DDR3 ECC DRAM（组合控制/服务/数据平面） |
不适用 |
|
默认内存DDR3 ECC DRAM（数据平面） |
2 GB |
|
内存DDR3 ECC DRAM（数据平面） |
2 GB |
|
默认内存DDR3 ECC DRAM（控制/服务层） |
4GB |
|
内存DDR3 ECC DRAM（控制/服务层） |
16 GB |
|
默认闪存 |
8 GB |
|
MAX闪存 |
32 GB |
|
外部USB 2.0插槽（A型） |
2 |
|
USB控制台端口-B型迷你（MAX115.2 kbps） |
1个 |
|
串行控制台端口-RJ45（MAX115.2 kbps） |
1个 |
|
串行辅助端口-RJ45 （MAX115.2 kbps） |
1个 |
|
电源选项 |
内部：AC，DC和PoE |
|
冗余电源 |
内部：AC，DC和PoE |
|
交流输入电压 |
100至240 VAC自动量程 |
|
交流输入频率 |
47至63 Hz |
|
交流输入电流范围，交流电源（MAX） |
3至1.3A |
|
交流输入浪涌电流 |
峰值60 A，每半周期少于5 Arms |
|
典型功率（无模块）（瓦） |
65岁 |
|
交流电源的功率（瓦） |
250（无PoE） |
|
PoE电源的功率（仅平台）（瓦） |
500带PoE冗余 |
|
PoE电源可提供的端点PoE功率（瓦） |
250 W，可选冗余 |
