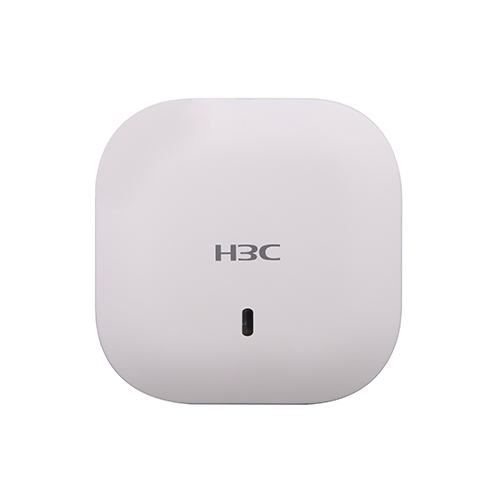

H3C WA5530-LI室内放装型802.11ac无线接入设备

20190428_4107625_WA5530-LI 室内放装型802.11ac无线接入设备_1172265_30003_0.jpg业界领先的三射频创新设计

传统的无线接入AP通常采用双频方案,分别在2.4GHz和5GHz两个频段上提供无线信号接。H3C WA5530-LI产品创新的采用三频设计,在保留原有双射频的同时,增加了一个双流802.11ac wave2射频。随着技术的不断发展,5G 802.11ac Wave2终端也逐渐成为主流,AP的2.4G频段逐渐变为兼容低端终端的作用,WA5530-LI增加了第三个射频模块之后,WA5530-LI的接入速率最高可达1.9Gbps,非常适合在电子书包场景,高密度接入场景使用。

实现多终端同时通信,突破无线传统竞争弊端

H3C WA5530-LI支持MU-MIMO技术,MU-MIMO是802.11ac Wave 2的最重要特性,通过MU-MIMO技术可实现AP同一时刻向多个终端发送数据,即WA5530-LI可同时为多个终端发送数据信息,根据终端流数的不同,整机三频设计和MU-MIMO的完美结合,WA5530-LI整机最多可以同时为4个终端发送无线报文,突破传统无线网络串行通信的机制,无线频谱资源利用率成倍提升,有效接入用户数得到了极大的提高,有效减少无线网络的部署开销,提升高密度用户情况下的用户体验。

实现智能双千兆云接入和优质的无线网络TCO

WA5530-LI遵从802.11ac协议标准,能提供3个不同的频段接入,实现867Mbps+867Mbps+200Mbps的无线传输速率以及最高两千兆的有线接入能力。通过内置天线覆盖技术,可以有效地从覆盖范围、接入密度、运行稳定等方面提供更高性能的移动云接入服务并协助用户实现优质的无线网络TCO(总拥有成本/Total Cost of Ownership)。

绿色低碳设计

WA5530-LI采用专业绿色低碳设计,支持动态MIMO省电模式(DMPS)与增强型自动省电传送(E-APSD),智能辨识终端实际性能需求,合理化调配终端休眠队列,动态调整MIMO工作模式。

WA5530-LI支持Green AP模式,实现单天线待机,节能更精准。

WA5530-LI通过创新性的逐包功率控制(PPC)技术,在确保报文能成功传输的前提下动态调节AP设备和客户端直接的双向功率,以达到减少设备能耗和延长移动终端待机时间的作用。

支持Fat/Fit两种模式

WA5530-LI支持Fat和Fit两种工作模式,根据网络规划的需要,可以灵活地在Fat和Fit两种工作模式中切换,同时用户可以根据应用需求,灵活选择所需的设备出厂版本(Fat模式版本或Fit模式版本)。

当客户的无线网络初始规模较小时,客户只需采购相应无线设备,并设置其工作模式为Fat模式。随着客户网络规模的不断扩容,当网络中应用的无线设备达到几十甚至上百台时,为降低网络管理的复杂度,建议客户采购H3C自主研发的WX系列无线控制器设备,便于集中管理网络中的所有的WA5530-LI,此时只需将其工作模式切换到Fit模式。

工作模式切换过程只需要简易命令行,且可以通过设备网管批量执行,有利于将客户的无线网络由小型网络平滑升级到大型网络,从而更好地保护用户的投资,非常适合运营级大规模无线网络的平滑扩容升级。

提供本地转发功能

当WA5530-LI (Fit模式)通过广域网方式转发时,无线接入设备部署在分支机构,而无线控制器部署在总部,所有用户数据由无线接入设备发送到无线控制器,再由无线控制器进行集中转发。WA5530-LI可将数据报文在无线接入设备上直接转化为有线格式的报文,使得数据报文不经过无线控制器,而是在本地进行转发,大大节约了有线带宽。

支持IPv4/IPv6双协议栈(Native IPv6)

WA5530-LI全面支持IPv6特性,设备实现了IPv4/IPv6双协议栈。无论原有有线网络是IPv4还是IPv6,都可以自动地与WX系列控制器进行注册提供WLAN服务,不会成为网络中的信息孤岛。

支持RealTime Spectrum Guard(实时频谱保护)模式

RealTime Spectrum Guard(RTSG)是H3C创新提出的针对无线环境频谱状态的专业监控方案。WA5530-LI支持内置射频采集模块,实现深度融合的射频监控和实时频谱防护。

RTSG的控制台融合部署于H3C iMC智能管理中心,通过CAPWAP管理隧道,与Sensor AP进行通信和数据采集,实现7X24小时的无线环境质量监控、无线网络能力趋势评估以及非许可干扰告警。通过图形化方式,主动探测和识别所有2.4GHz/5GHz波段的射频干扰源(Wi-Fi或非Wi-Fi),可提供实时FFT图,频谱密度图、光谱图、占空比图、事件光谱图、频道功率、干扰功率等;可自动识别干扰源,确定有问题的无线设备的位置,确保无线网络发挥更好的性能。结合H3C iAR智能报表组件,可实现全覆盖区内的射频质量历史记录的存储、追溯、回放等,自动生成客户化的趋势、合规和审计报告。

针对用户无线环境监管的不同层次需求,RTSG方案的部署可以灵活采用Local mode或Monitor Mode。当工作在Local Mode时,可以在获得有效的频谱防护前提下,保持正常的用户接入和数据包转发。

提供EAD无线接入

终端准入控制(EAD,End user Admission Domination)解决方案从控制用户终端安全接入网络的角度入手,整合网络接入控制与终端安全产品,对接入网络的用户终端强制实施企业安全策略,通过与安全策略服务器的联动,可以对感染病毒或存在系统漏洞等不合格的无线客户端进行下线、隔离、提醒或监控等多种方式的处理,只有无线客户端符合相应的安全策略之后才允许正常访问网络,从而提高了无线网络的整体安全性。

支持远程探针分析

WA5530-LI支持作为远程探针分析的Sensor设备,可以对覆盖区内的Wi-Fi报文进行侦听捕获并实时镜像到本地分析设备供网络管理员进行故障排查、优化分析。远程探针分析功能既可以针对工作信道进行无收敛镜像,也可以对所有信道轮询采样,灵活满足无线网络监控运维要求。

内置射频优化引擎(ROE)

WA5530-LI内置射频优化引擎(RF Optimizing Engine),通过基于特征和协议的射频优化,有效提升无线部署中高密度接入、流媒体传输等场景中的应用加速能力和质量保障效果。其中包含:多用户公平调度、混合接入公平、过滤干扰、速率最优、频谱导航、组播增强(IPv4/IPv6)、逐包功率控制和智能带宽保障等。

支持智能负载均衡

WA5530-LI支持按接入用户数量和流量的复杂均衡方式,当无线控制器发现无线接入设备的负载超过设定的门限值以后,对于新接入的用户无线控制器会自动计算此用户周围是否还有负载较轻的无线接入设备可供用户接入,如果有则会拒绝用户的关联请求,用户会转而接入其他负载较轻的无线接入设备,但如果无线用户不在重叠覆盖区内,传统的负载均衡方式往往会导致连接不上网络,造成误均衡。H3C公司创新性的支持智能负载均衡技术,保证只对处于覆盖重叠区的无线用户才启动负载均衡功能,有效的避免误均衡的出现,从而最大限度的提高了无线网络容量。

支持中文SSID

WA5530-LI支持使用中文SSID,可指定最长包含16个汉字的SSID,也可以使用中英文混合的SSID,为国内用户提供了更大的使用便利。

全面支持智能型有线无线一体化管理

H3C全系列无线产品都可以通过开放的网络管理协议实现基于WSM的有线无线一体化管理。

WSM是H3C在下一代业务软件平台iMC(intelligence Management Center/智能管理中心)的基础上开发的无线运营管理组件,不仅为管理员提供了灵活的组件选择,同时符合业界主流的SOA架构,具备良好的扩展性,能够满足客户网络管理不断发展的需求。基于Web的管理系统,为无线业务管理者提供了简便、友好的管理平台。与iMC智能管理平台及其它组件配合,还可实现无线设备的面板管理、故障管理、性能监控、软件版本管理、配置文件管理、接入用户管理等功能,并可对网络中的其它设备进行统一管理,真正实现智能型有线无线一体化管理。

硬件规格

属性

WA5530-LI

重量

0.728Kg

尺寸(不包含天线接口和附件)

215mm x 215mm X 47.5mm

1000M以太网口

2个(其中1个接口支持物联网扩展)

物联网接口

1个IOT接口最大可支持扩展10个物联网模块

PoE

支持802.3at兼容供电

本地供电

支持54V DC

Console口

1个

内置天线

内置天线系统(工作频段:2.4G和5G,整机最高增益可达7dBi)

内置蓝牙

支持

工作频段

802.11ac/n/a : 5.725GHz-5.850GHz ; 5.15~5.35GHz (中国)

802.11b/g/n : 2.4GHz-2.483GHz (中国)

调制技术

OFDM :
BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps
DSSS : DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps
MIMO-OFDM (11n): MCS 0-15

MIMO-OFDM (11ac): MCS 0-9

调制方式

11b:DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps

11a/g:OFDM:64QAM@48/54Mbps,16QAM@24Mbps,QPSK@12/18Mbps,BPSK@6/9Mbps

11n:MIMO-OFDM:BPSK,QPSK,16QAM,64QAM

11ac:MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM

发射功率(单路最大)

20dBm

可调功率粒度

1dBm

复位/恢复出厂配置

支持

状态指示灯

Blink交替闪烁模式、橙绿蓝不同工作状态闪烁模式、终端接入呼吸闪烁模式

工作温度/存贮温度

0ºC~45ºC/-40ºC~70ºC

工作湿度/存贮湿度

5%~95%(非冷凝)

防护等级

IP41

防盗锁

支持

整机功耗

<20W(不含IOT)

安全规范

GB4943、EN60601-1-2(医疗)、UL/CSA 60950-1、EN/IEC 60950-1、EN/IEC
60950-22

EMC

GB9254、EN301 489、EN55022、FCC Part 15、RSS-210

射频认证

FCC Part 15、EN 300 328、EN 301 893、工信部无线电发射设备型号核准

Health

FCC Bulletin OET-65C、EN 50385、IC Safety Code 6

MTBF

>250000H

软件规格

属性

WA5530-LI

产品定位

室内放装型三频

11ac支持

工作频段

5GHz

80MHz捆绑

支持

80MHz+80MHz

支持

整机802.11ac Wave2最高速率

1733Mbps(867Mbps+867Mbps)

A-MPDU

支持

A-MSDU

支持

最大相似性解调(MLD)

支持

最大合并比接收(MRC)

支持

空时分组码(STBC)

支持

低密度奇偶校验编码(LDPC)

支持

11n支持

工作频段

2.4GHz+5GHz

40MHz捆绑

支持(2.4GHz不推荐)

整机11n最大速率

1000Mbps(400Mbps+400Mbps+200Mbps)

A-MPDU

支持

最大相似性解调(MLD)

支持

波束切换成型(TxBF)

支持

最大合并比接收(MRC)

支持

空时分组码(STBC)

支持

低密度奇偶校验编码(LDPC)

支持

WLAN基础

每射频最大接入用户数

256

虚拟AP(实际应用中推荐每射频至多设置5个)

32

open system/shared key认证

支持

广播Probe请求应答控制

支持

WPA、WPA2、Pre-RSNA用户混合接入

支持

RTS/CTS

支持

CTS-to-self

支持

隐藏SSID

支持

WLAN扩展

STA相关

支持STA异常下线检测、STA老化、基于STA的统计和状态查询等

接入用户数限制

支持

链路完整性检测

支持

Repeater模式

支持

安全策略

加密

支持64/128位WEP、动态WEP、TKIP、CCMP(11n推荐)加密

支持多种密钥更新触发条件动态更新单播/广播密钥

802.11i

支持

认证

支持802.1x认证、MAC地址认证、PSK认证、Portal认证等
(根据应用不同可能需要H3C WX系列多业务无线控制器配合)

用户隔离

支持:

1、无线用户二层隔离

2、基于SSID的无线用户隔离

转发安全

支持报文过滤、MAC地址过滤、广播风暴抑制等

无线端点准入

支持/无线EAD

SSID与VLAN绑定

支持

智能无线业务感知(wIAA)

支持

wIDS/wIPS

支持

管理帧保护(802.11w)

支持

实时频谱防护(RTSG)

支持

AAA

Radius Client

支持

认证服务器多域配置

支持

备份认证服务器

支持

二三层功能

IP地址设置

支持:静态IP地址(FAT)或DHCP获取IP地址(可选option 60)

Native IPv6

支持

IPv6 Portal

支持

IPv6 SAVI

支持

ACL

支持(IPv4/IPv6)

本地转发

支持:基于SSID+VLAN的本地转发

组播

IGMP Snooping/MLD Snooping

服务质量

802.11e

支持WMM

优先级

支持以太网口802.1p识别和标记

支持无线优先级到有线优先级的映射

QoS策略映射

支持不同SSID/VLAN映射不同的QoS策略

支持L2~L4包过滤和流分类功能

支持

CAR

支持

用户带宽管理

可按每STA分配可用带宽,或按照SSID分配所有STA共享总带宽

负载均衡

支持:基于流量、用户、频段(双频支持)

频谱导航

支持

802.11k/802.11v/802.11r

支持

组播增强

支持:组播转单播(IPv4/IPv6)

CAC(Call Admission Control)

支持:基于用户数和基于信道利用率

SVP Phone

支持

绿色节能

逐包功率控制(PPC)

支持

Green AP模式

支持

动态MIMO省电

支持

增强型自动省电传送(E-APSD)

支持

WMM Power Save

支持

管理维护

网络管理

TR-069、SNMP V1/V2c/V3、Trap、HTTP(S) 、SSH、Telnet、FTP/TFTP

管理SSID

支持

日志功能

SYSLOG

远程探针分析

支持
