连接GE/10GE电端口

通过网线将控制框GE/10GE电端口与应用服务器端口进行连接，建立业务通道，实现存储设备与应用服务器之间的数据交换。

前提条件

本安装过程中所需要的安装工具和材料包括：

• 网线
• 线扣
• 斜口钳

背景信息

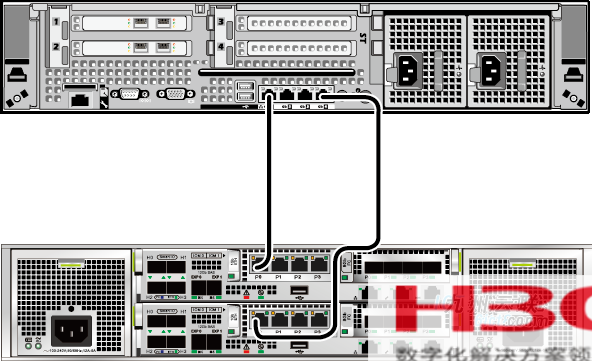

图7-24 GE电端口直接连接应用服务器（3U控制框）
图7-25 GE电端口直接连接应用服务器（6U控制框）

• 通过交换机连接。如图7-26、图7-27和图7-28所示。

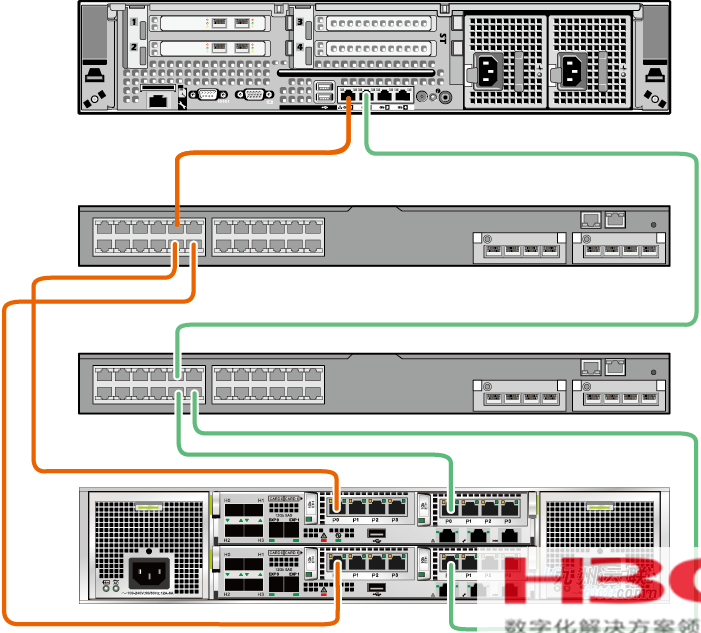

图7-26 GE电端口通过以太网交换机连接应用服务器（2U控制框的四链路冗余）
图7-27 GE电端口通过以太网交换机连接应用服务器（3U控制框的四链路冗余）

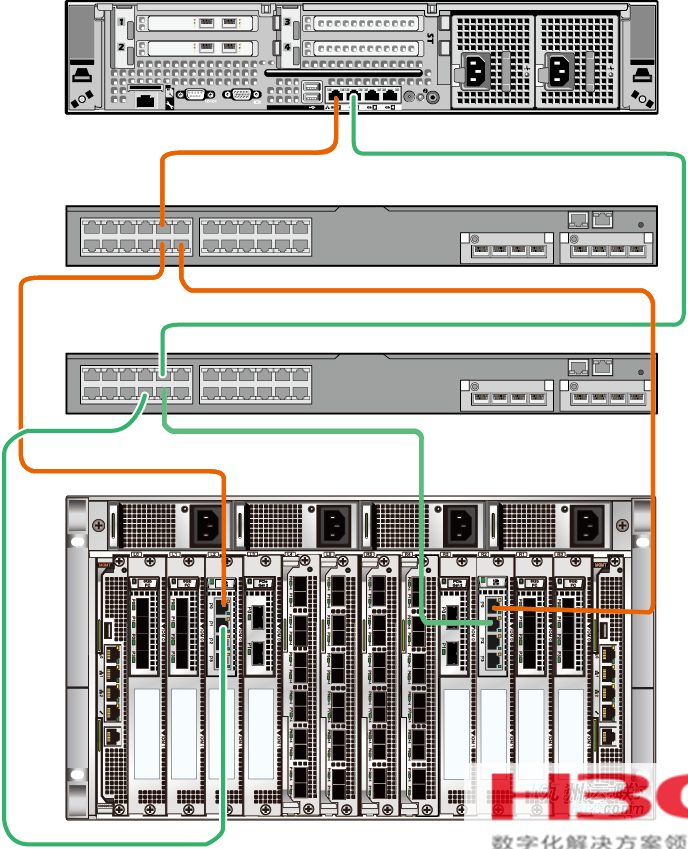

图7-28 GE电端口通过以太网交换机连接应用服务器（6U控制框的四链路冗余）

本文以连接6U控制框的两个控制器为例绘制四链路冗余组网，连接四个控制器的组网方法与之类似（即每个控制器与每个交换机都有连接）。

通过以太网交换机连接时，建议您提前做好以下规划：

• 交换机网段的规划。确定本次使用网段对应的交换机端口。
• 交换机的首尾端口常用于交换机之间互相连接。

下面操作步骤以连接GE电端口为例进行说明。

操作步骤

1. 将网线的一端插入GE电端口。
2. 建立与应用服务器网口的连接。
   • 直接连接。将网线的另一端直接连接应用服务器网口。
   • 通过以太网交换机连接。将网线的另一端连接至交换机。再使用网线连接交换机至应用服务器。

3. 重复步骤1到步骤2，连接其他GE电端口至应用服务器。
4. 布放、绑扎网线。
