登录管理界面（BIOS版本为V658及以上）

对系统的影响

进入配置管理界面需要重启服务器，会导致服务器业务中断。

操作步骤

1. 配置“UEFI Boot”模式，具体方法请参见配置UEFI模式（BIOS版本为V658及以上）。
2. 登录LSI SAS3008IR管理界面。

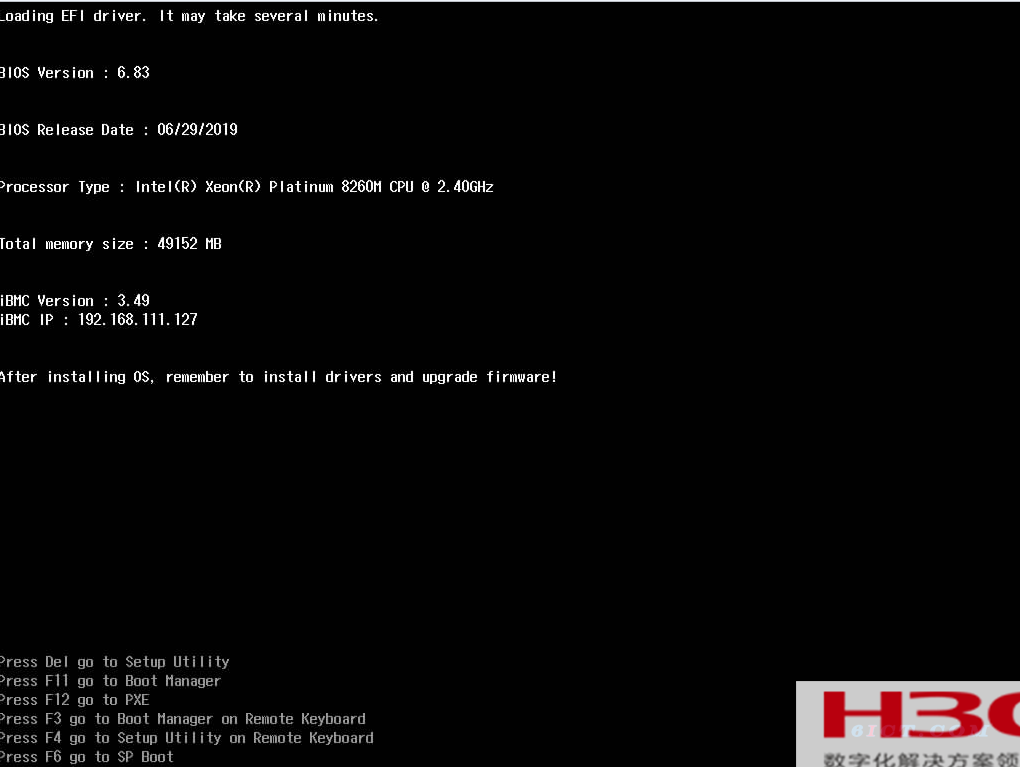

   1. 重启过程中，当出现图5-21所示界面时，按“Delete”。弹出密码输入框。 图5-21 BIOS启动界面




      V5系列服务器BIOS默认密码为“Admin@9000”。

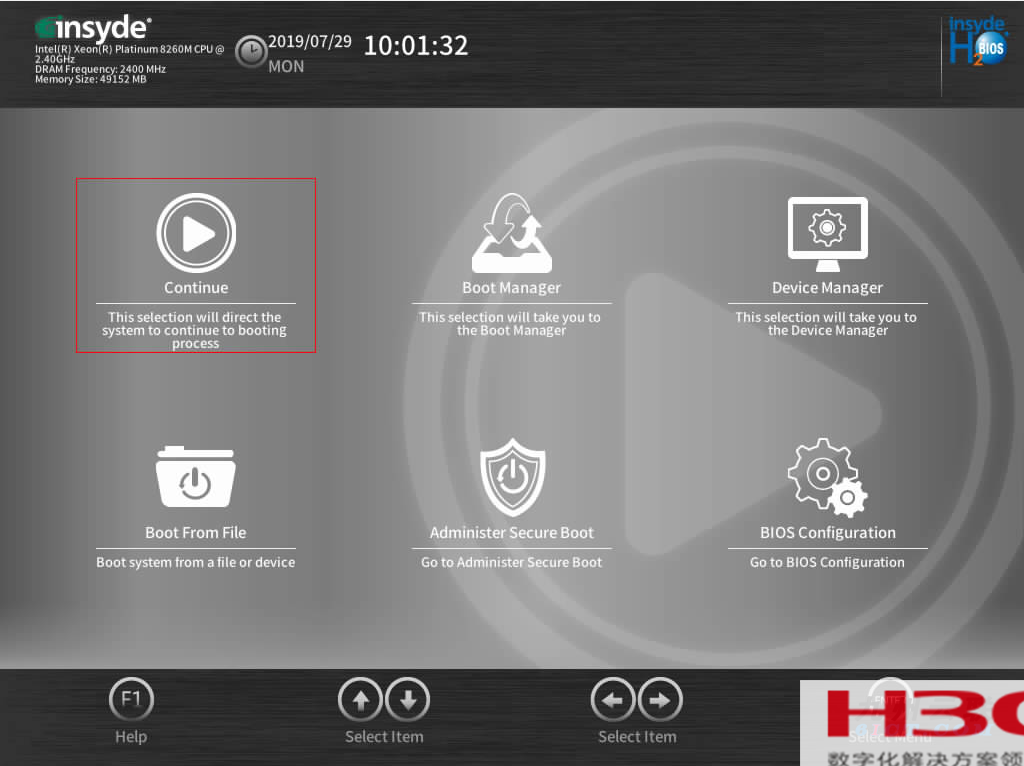

   2. 输入密码并按“Enter”。进入如图5-22所示界面。 图5-22 Setup Utility界面

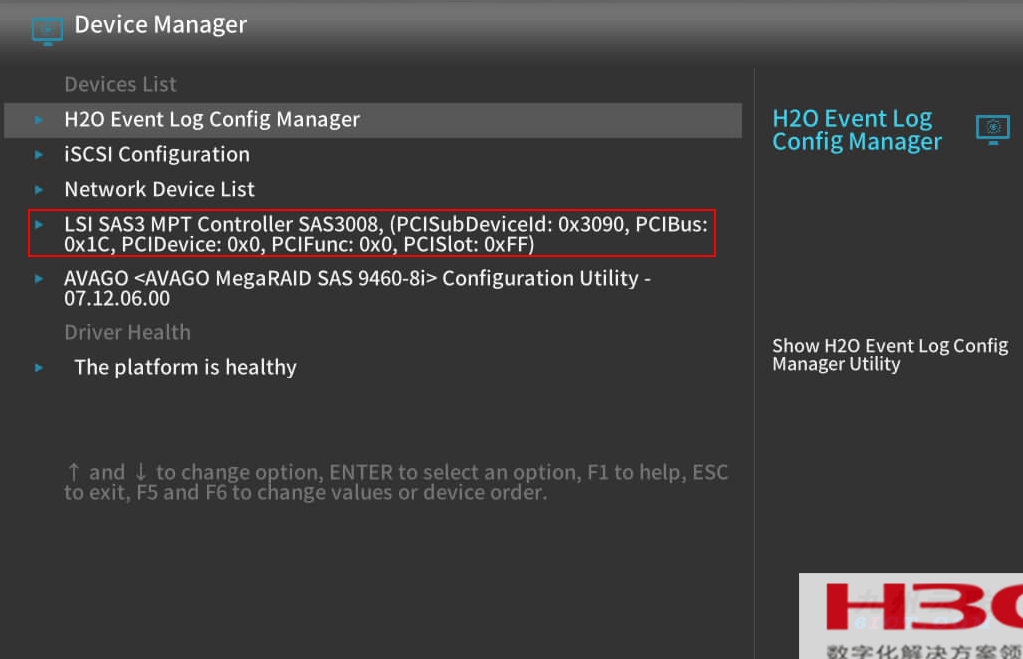

   3. 选择“Device Manager”并按“Enter”。进入如图5-23所示界面。 图5-23 Device Manager界面

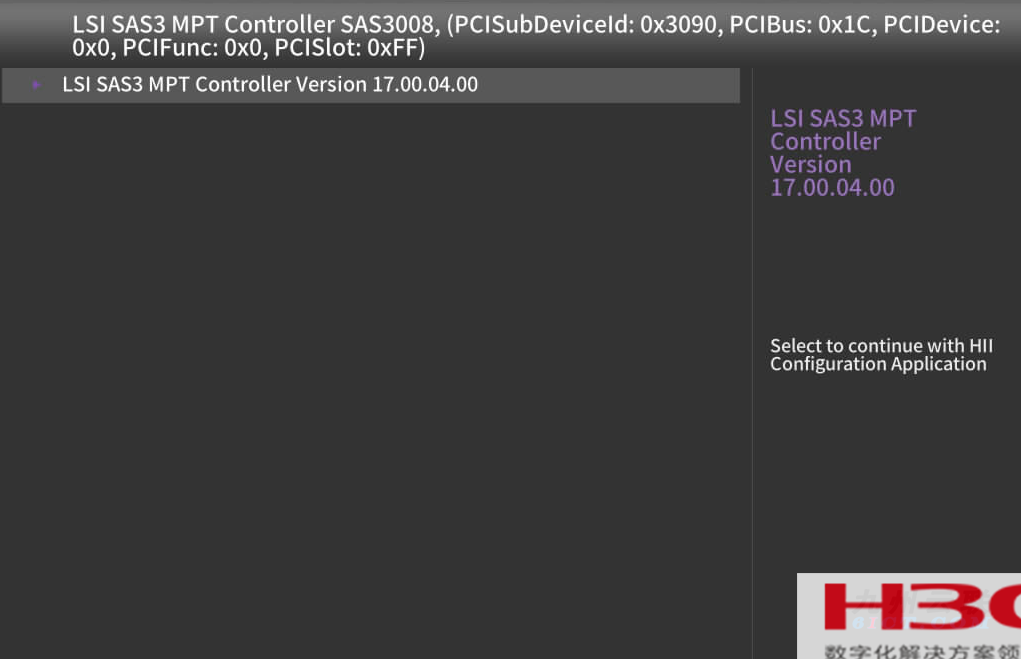

   4. 选择要操作的LSI SAS3008IR控制器，按“Enter”，进入如图5-24所示界面。 图5-24 LSI SAS3008IR

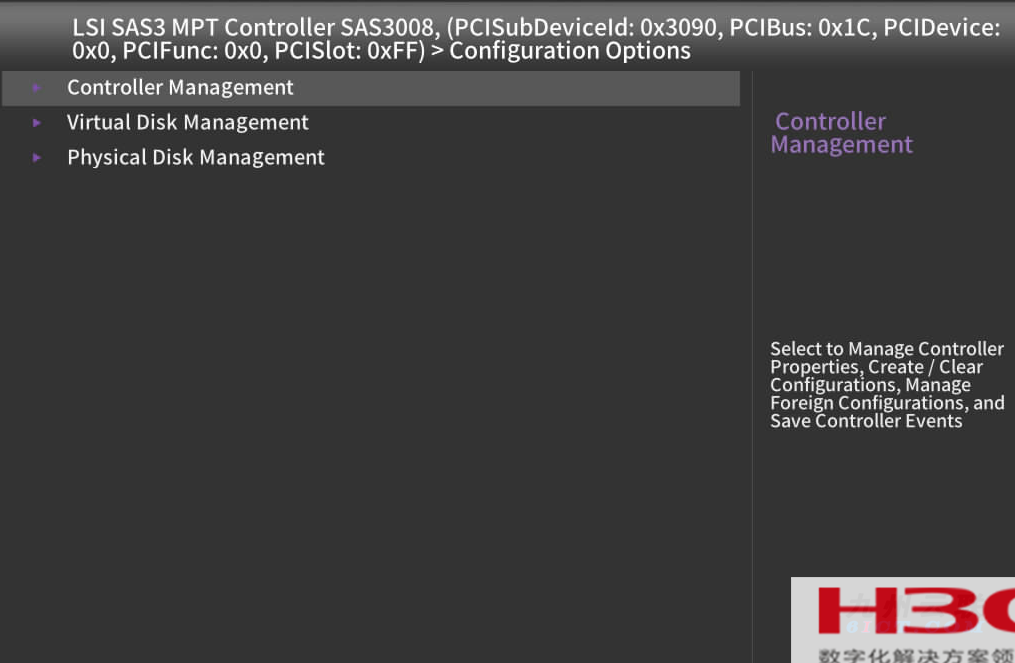

   5. 按“Enter”。进入如图5-25所示主界面。 图5-25 LSI SAS3008IR主界面


创建RAID 0

操作场景

• 加入到RAID组的硬盘数据将会被清除，创建RAID前请确认硬盘中无数据或数据不需要保留。
• LSI SAS3008IR支持的硬盘类型为SAS/SATA HDD和SAS/SATA SSD，同一RAID组必须使用同类型的硬盘，但可以使用不同容量或不同厂商的硬盘。

操作步骤

1. 备份硬盘数据，并登录管理界面。具体操作方法请参见登录管理界面（BIOS版本为V658及以上）或登录管理界面（BIOS版本为V363及以下）。
2. 进入“Create Configuration”界面。
   1. 在主界面中选择“Controller Management”并按“Enter”。
   2. 选择“Create Configuration”并按“Enter”。
3. 选择RAID组级别。

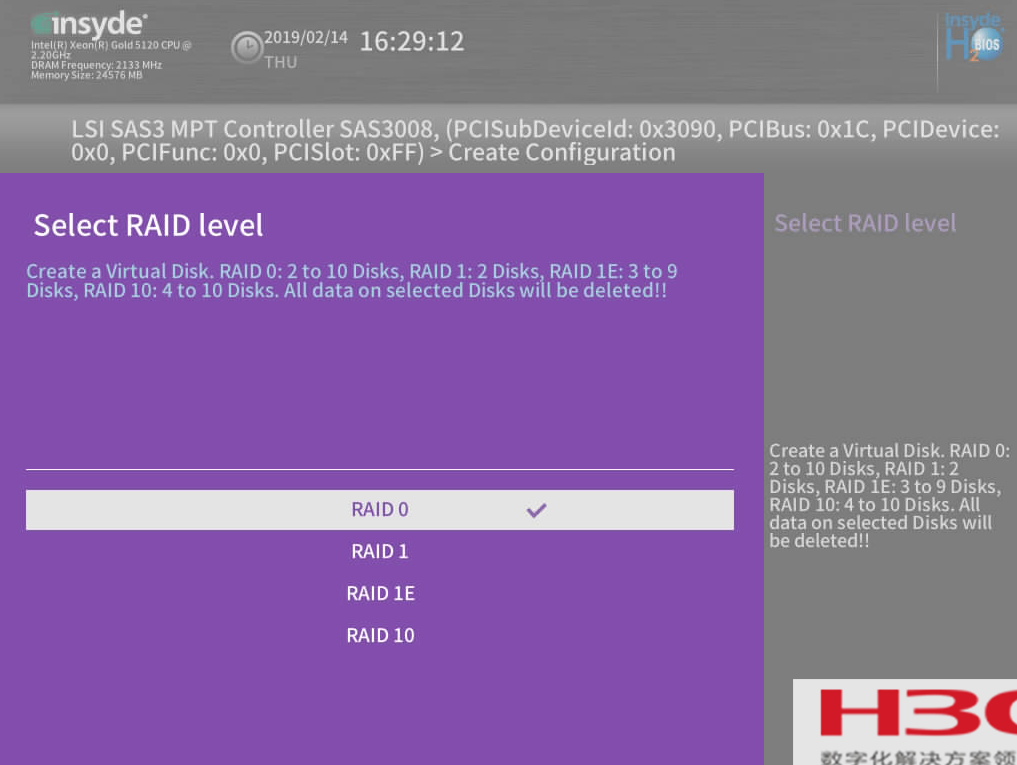

   1. 通过“↑”、“↓”选择“Select RAID level”并按“Enter”。显示当前可配置的RAID组级别，如图5-31所示。 图5-31 选择RAID级别

   2. 选择要配置的RAID组级别“RAID 0”并按“Enter”。
4. 选择成员盘。

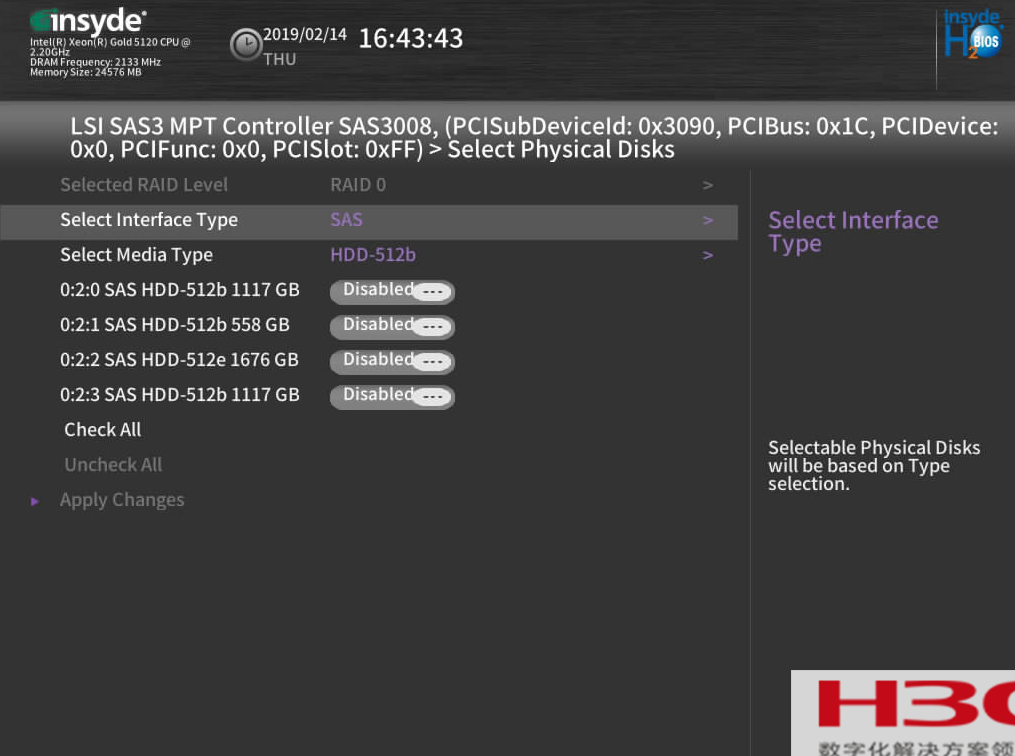

   1. 通过“↑”、“↓”选择“Select Physical Disks”并按“Enter”。打开硬盘选择界面，如图5-32所示，界面中参数说明如表5-9所示。 图5-32 选择硬盘


      表5-9 参数说明

      参数	说明
      Selected RAID Level	已配置的RAID组级别。
      Select Interface Type	选择硬盘接口类型，若RAID卡下挂载多种接口类型的硬盘，可通过该选项过滤。
      Select Media Type	选择硬盘类型，若RAID卡下挂载多种容量的硬盘，可通过该选项过滤。
      0:2:0 SAS HDD-512b 1117GB	可选择的硬盘。
      Check All	选中列出的所有硬盘。
      Uncheck All	取消选中硬盘。

   2. 按表5-9所述选中RAID组成员盘。



      • RAID 0支持2～10个硬盘。
      • 当RAID卡下面所有RAID组中的硬盘总数超过14时，硬盘无法加入RAID组。
5. 保存配置

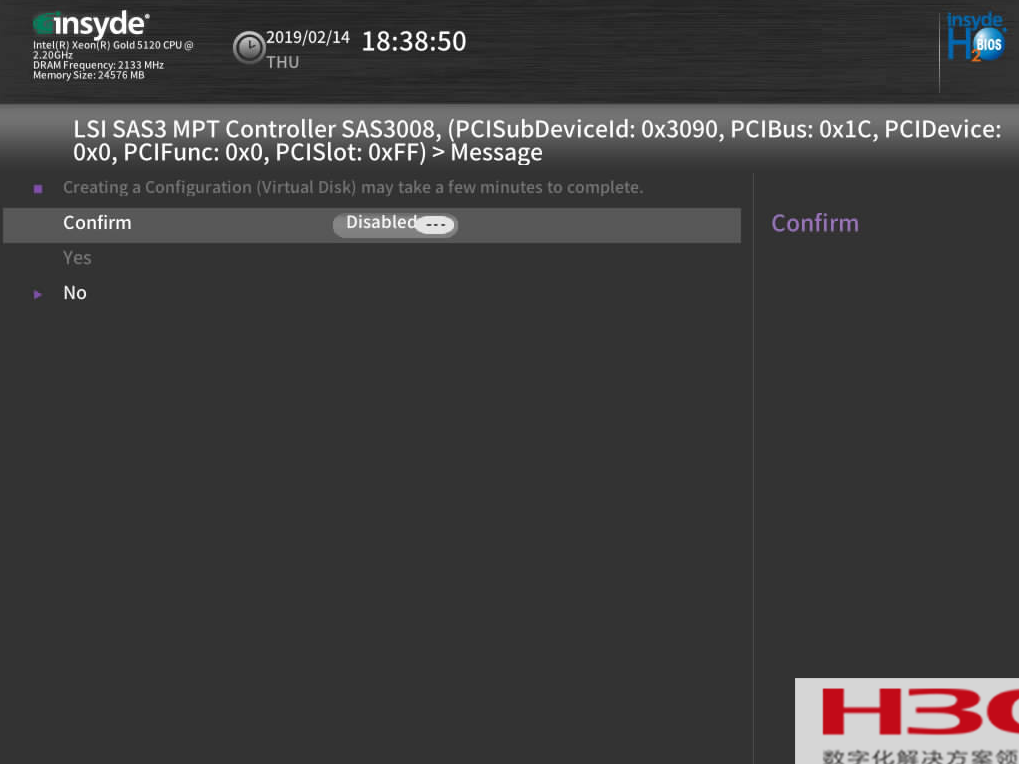

   1. 通过“↑”、“↓”选择“Apply Changes”并按“Enter”。打开操作确认界面，如图5-33所示。 图5-33 操作确认界面

   2. 通过“↑”、“↓”选择“Confirm”并按“Enter”。
   3. 通过“↑”、“↓”选择“Yes”并按“Enter”。提示Operation completed successfully。
   4. 按“Esc”。配置完成。
6. 检查配置结果。
   1. 在主界面中选择“Virtual Disk Management”并按“Enter”。
   2. 选择“Manage Virtual Disk Properties”并按“Enter”。显示当前存在的RAID组信息。

创建RAID 1

操作场景

• 加入到RAID组的硬盘数据将会被清除，创建RAID前请确认硬盘中无数据或数据不需要保留。
• LSI SAS3008IR支持的硬盘类型为SAS/SATA HDD和SAS/SATA SSD，同一RAID组必须使用同类型的硬盘，但可以使用不同容量或不同厂商的硬盘。

操作步骤

1. 备份硬盘数据，并登录管理界面。具体操作方法请参见登录管理界面（BIOS版本为V658及以上）或登录管理界面（BIOS版本为V363及以下）。
2. 进入“Create Configuration”界面。
   1. 在主界面中选择“Controller Management”并按“Enter”。
   2. 选择“Create Configuration”并按“Enter”。
3. 选择RAID组级别。
   1. 通过“↑”、“↓”选择“Select RAID level”并按“Enter”。显示当前可配置的RAID组级别，如图5-34所示。 图5-34 选择RAID组级别

   2. 选择要配置的RAID组级别“RAID 1”并按“Enter”。
4. 选择成员盘。

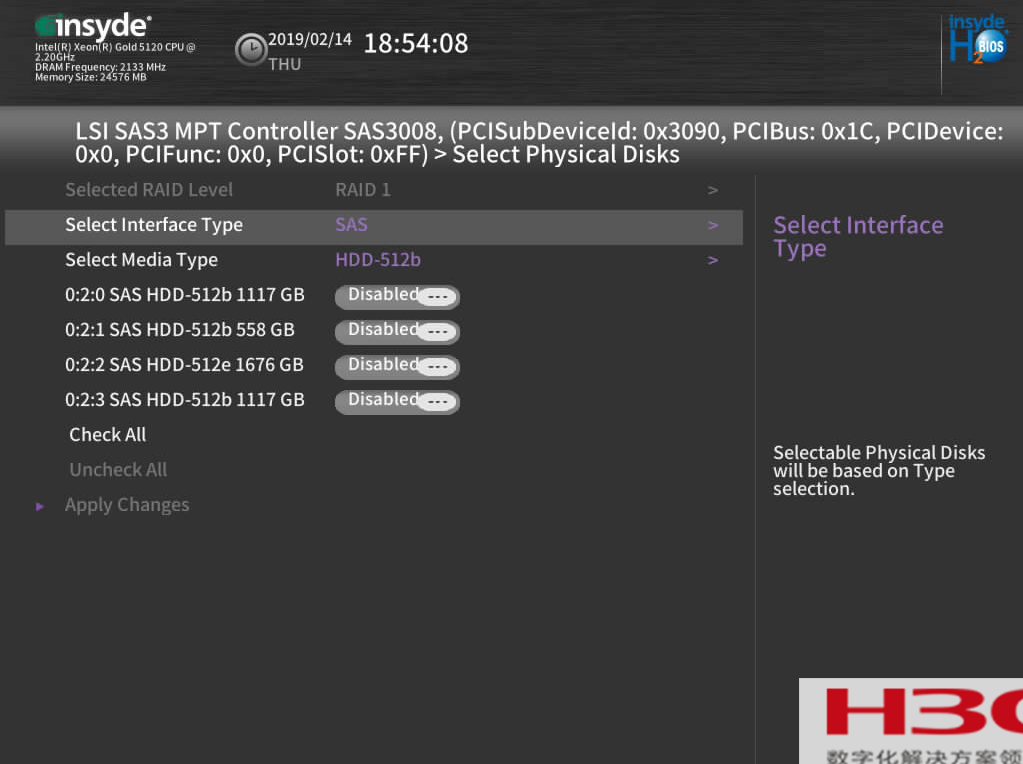

   1. 通过“↑”、“↓”选择“Select Physical Disks”并按“Enter”。打开硬盘选择界面，如图5-35所示，界面中参数说明如表5-10所示。 图5-35 选择硬盘
      表5-10 参数说明
   2. 按表5-10所述选中RAID组成员盘。



      • RAID 1支持的硬盘数为2。
      • 当RAID卡下面所有RAID组中的硬盘总数超过14时，硬盘无法加入RAID组。
5. 保存配置。
   1. 通过“↑”、“↓”选择“Apply Changes”并按“Enter”。打开操作确认界面，如图5-36所示。 图5-36 操作确认界面

   2. 通过“↑”、“↓”选择“Confirm”并按“Enter”。
   3. 通过“↑”、“↓”选择“Yes”并按“Enter”。提示Operation completed successfully。
   4. 按“Esc”。配置完成。
6. 检查配置结果。
   1. 在主界面中选择“Virtual Disk Management”并按“Enter”。
   2. 选择“Manage Virtual Disk Properties”并按“Enter”。显示当前存在的RAID组信息。

LSI SAS3008IR在创建完RAID 1后，会自动进行后台初始化。后台初始化是把主盘的数据同步到从盘，不影响RAID组使用，但会对RAID组的性能有一定程度的影响。
